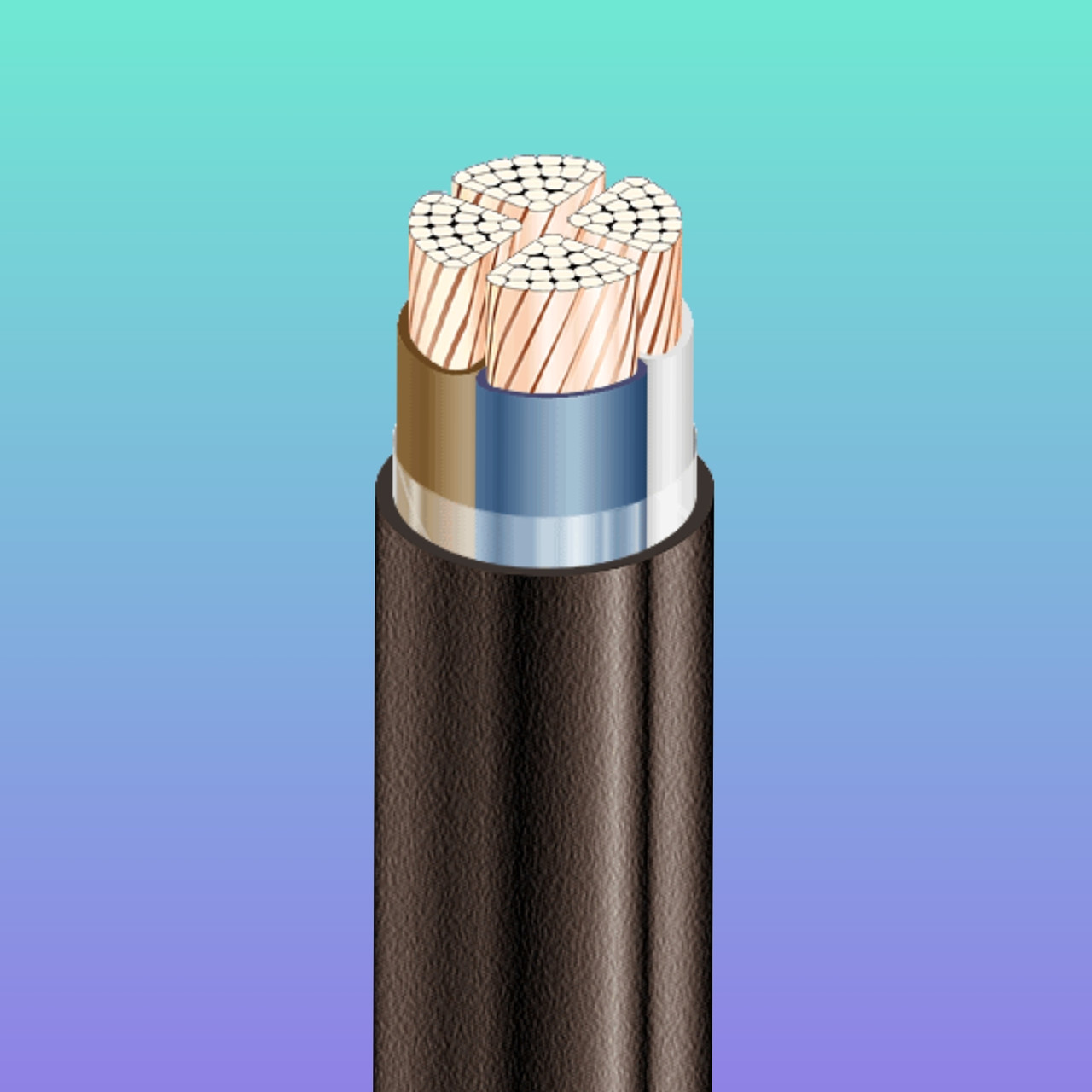

ВВГ 4х70 силовий кабель з мідними жилами

ВВГ 4х70 1кВ кабель мідний ВВГ 4*70 Силовий кабель мідний чотири жили на сімдесят квадратів

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007Кабели силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

Кабелі застосовуються для прокладки:• одиночної прокладкою• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000Изделия даної марки відповідають вимогам:• стійкість до поширення полум'я при одиночній прокладці

ВВГ 4x70-1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число і номінальний переріз струмопровідних жил мм 2 4 x 70

Товщина фазної ізоляції 1.4 мм

Тривало допустимі струмові навантаження на змінному струмі промислової частоти *

• при прокладці в повітрі А 196

• при прокладці в грунті А 214

Максимально допустима температура жили

• довгостроково ° З +70

• в аварійному режимі ° С +90

• при короткому замиканні ° С +160

Діапазон робочих температур, ° С -50 . . . +50

Мінімальний радіус вигину при прокладці мм 262.5

Розрахунковий зовнішній діаметр кабелю (довідково) ** 35 мм

Маса кабелю (орієнтовно) кг/км 3020

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т № 16а: 780 • 2.6 № 18: 890 • 3.1

ВВГ 4x70-1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату КОНСТРУКЦІЯ: 1

Мідна багатодротяна струмопровідна жила ущільнена

2 Ізоляція з ПВХ пластикату

3 Обмотка ПЕТ плівкою

4 Зовнішня оболонка з ПВХ пластикату

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Примітки: При замовленні будівельну довжину виробу необхідно погоджувати з виробником * Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

ВВГнг ТУ У 31.3-00214534-018-2003Кабели силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату зниженої горючості Кабелі застосовуються для прокладки:• в пучках• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ120000000Изделия даної марки відповідають вимогам:• стійкість до поширення полум'я при одиночній прокладці• стійкість до поширення полум'я при прокладці в пучках за категорією А
