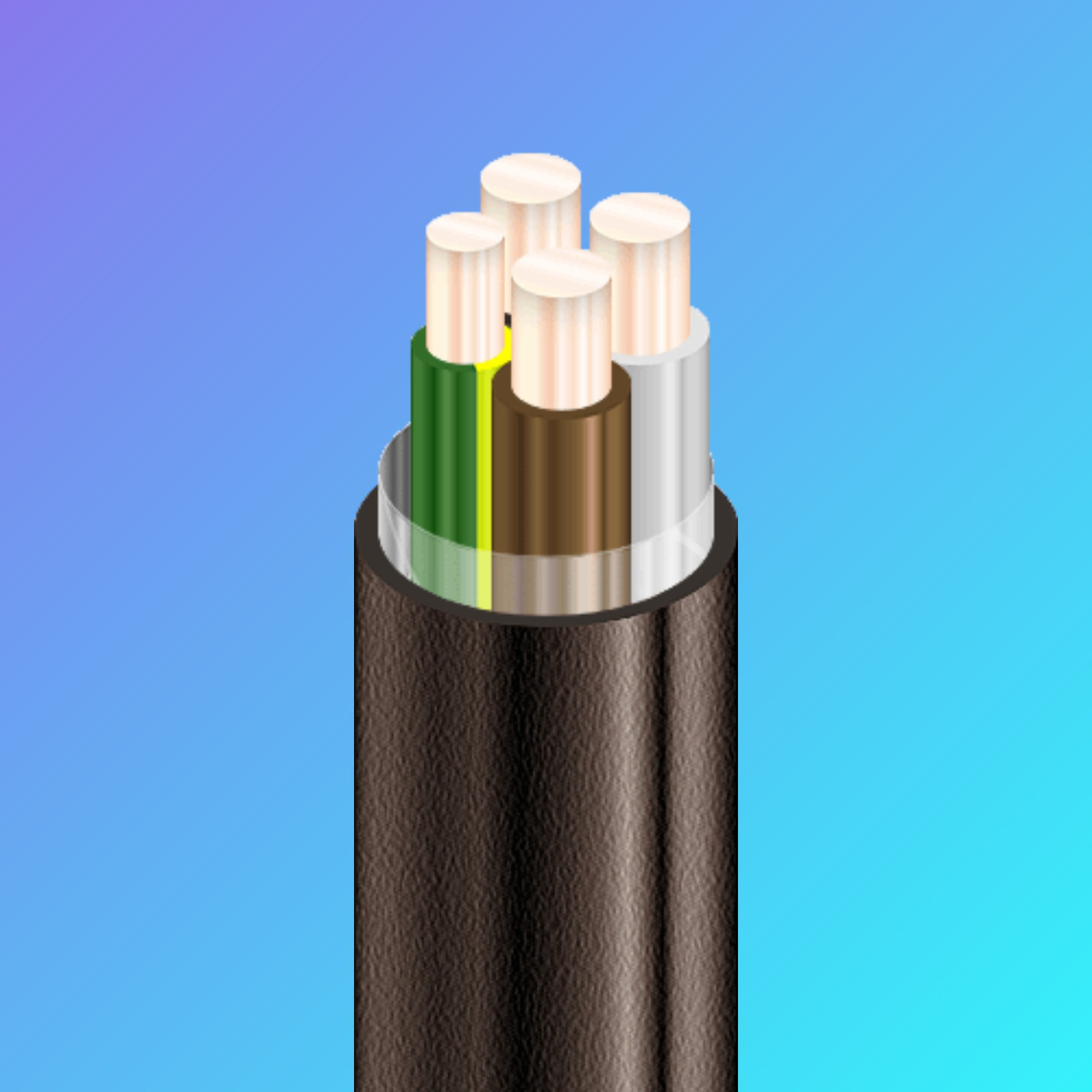

ВВГ 3x50+1x25 Силовий кабель Кабель мідний ВВГ нг 3x50+1x25 ВВГ нгд 3x50+1x25
від 1 253 ₴/м
Показати оптові ціни- В наявності
- Оптом і в роздріб
ВВГ 3x50+1x25 Силовий кабель Кабель мідний ВВГ нг 3x50+1x25 ВВГ нгд 3x50+1x25В наявності
від 1 253 ₴/м
+380 (98) 129-27-89
повернення товару протягом 14 днів за домовленістю
| ВВГ 3x50+1х25 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
||
| Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | ||
| Кабелі застосовуються для прокладки: | ||
| • одиночної прокладкою | ||
| • у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища | ||
| Можливе виготовлення кабелю з багатодротовими струмопровідними жилами | ||
| Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату | ||
| Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000 | ||
| Вироби цієї марки відповідають вимогам: | ||
| • стійкість до поширення полум'я при одиночній прокладці | ||
| ВВГ 3x50+1х25 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
|
| Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | |
| КОНСТРУКЦІЯ: | |
| 1 | Мідна струмопровідна жила |
| 2 | Ізоляція з ПВХ пластикату |
| 3 | Зовнішня оболонка з ПВХ пластикату |
| ВВГ 3x50+1х25 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
||||||
| Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | ||||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||
| Номінальна напруга | кВ | 1 | ||||
| Число і номінальний переріз струмопровідних жил | мм 2 | 3х50+1х25 | ||||
| Товщина фазної ізоляції | мм | 1.4 | ||||
| Тривало допустимі струмові навантаження на змінному струмі промислової частоти * | ||||||
| • при прокладці в повітрі | А | 155 | ||||
| • при прокладці в грунті | А | 173 | ||||
| Максимально допустима температура жили | ||||||
| • довгостроково | ° З | +70 | ||||
| • в аварійному режимі | ° З | +90 | ||||
| • при короткому замиканні | ° З | +160 | ||||
| Діапазон робочих температур | ° З | -50 . . . +50 | ||||
| Мінімальний радіус вигину при прокладці | мм | 225 | ||||
| Розрахунковий зовнішній діаметр кабелю (довідково) ** | мм | 30 | ||||
| Маса кабелю (орієнтовно) | кг/км | 1840 | ||||
| Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах | м, т |
|
||||
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Маса кабелю, кг/км (орієнтовно) | Мінімальний радіус вигину при прокладці, мм | Довго допустимі струмові навантаження одножильних та багатожильних кабелів на змінному струмі*, А | |
| під час прокладання на повітрі | при прокладанні у землі | |||||
| ВВГнг-ls 3х2,5+1*1,5 | 10 | 0,6 | 180 | 75 | 27 | 36 |
| ВВГнг-ls 3х4+1*2,5 | 12 | 0,7 | 260 | 90 | 36 | 47 |
| ВВГнг-ls 3х6+1*4 | 13 | 0,7 | 350 | 98 | 46 | 59 |
| ВВГнг-LS 3х10+1*6 | 16 | 0,9 | 540 | 120 | 63 | 79 |
| ВВГнг-ls 3х16+1*10 | 18 | 0,9 | 770 | 135 | 84 | 102 |
| ВВГнг-ls 3х25+1*10 | 24 | 1,1 | 1100 | 180 | 112 | 133 |
| ВВГнг-ls 3х25+1*16 | 24 | 1,1 | 1150 | 180 | 112 | 133 |
| ВВГнг-ls 3х35+1*16 | 27 | 1,1 | 1450 | 203 | 137 | 158 |
| ВВГнг-ls 3х50+1*25 | 31 | 1,3 | 1960 | 233 | 167 | 187 |
| ВВГнг-ls 3х50+1*35 | 31 | 1,3 | 2050 | 233 | 167 | 187 |
| ВВГНГ-LS 3*70+1*25 | 36 | 1,4 | 2630 | 270 | 211 | 231 |
| ВВГНГ-LS 3*70+1*35 | 36 | 1,4 | 2700 | 270 | 211 | 231 |
| ВВГНГ-LS 3*95с+1*50 | 35 | 1,5 | 3550 | 263 | 261 | 279 |
| ВВГнг-LS 3*120с+1*35 | 38 | 1,5 | 4090 | 285 | 302 | 317 |
| ВВГнг-LS 3*120с+1*50 | 38 | 1,5 | 4210 | 285 | 302 | 317 |
| ВВГнг-LS 3*120с+1*70 | 38 | 1,5 | 4400 | 285 | 302 | 317 |
| ВВГнг-LS 3*120с+1*95 | 38 | 1,5 | 4640 | 285 | 302 | 317 |
| ВВГнг-LS 3*150с+1*70 | 41 | 1,6 | 5220 | 308 | 346 | 358 |
| ВВГнг-LS 3*150с+1*95 | 41 | 1,6 | 5470 | 308 | 346 | 358 |
| ВВГНГ-LS 3*185с+1*70 | 45 | 1,7 | 6240 | 338 | 397 | 405 |
| ВВГНГ-LS 3*185с+1*95 | 45 | 1,7 | 6470 | 338 | 397 | 405 |
| ВВГНГ-LS 3*240с+1*95 | 50 | 1,9 | 8010 | 375 | 472 | 471 |
| ВВГНГ-LS 3*240с+1*120 | 50 | 1,9 | 8240 | 375 | 472 | 471 |
Примітки: ЦІНИ УТОЧНЮЙТЕ.
| Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ . | ||
| При замовленні будівельну довжину виробу необхідно погоджувати з виробником | ||
| * Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м | ||
| ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 % |
Характеристики
| Основні | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Упаковка | Котушка |
| Тип дроту | Силовий |
| Маса | 1.8 кг/м |
| Конструктивні особливості | |
| Колір ізоляції | Чорний |
| Тип зовнішньої оболонки | Вологостійка |
| Матеріал струмопровідної жили | Мідь |
| Наявність ізоляції | Так |
| Материал оболочки | Полівінілхлоридний пластикат |
| Перетин жили | 50 кв.мм |
| Скрутка жил | Так |
| Форма перерізу | Кругла |
| Матеріал ізоляції | Вініл |
| Кількість жил | 3 |
| Термоізоляція | Полівінілхлорид |
| Зовнішній діаметр | 30 мм |
| Переріз струмопровідної жили | 3x50+1x25 |
| Електричні характеристики | |
| Номінальне струмове навантаження, не більше | 173 А |
| Номінальна робоча напруга | 1000 В |
| Механічні характеристики | |
| Мінімальна робоча температура | -50 град. |
| Мінімальний радіус вигину | 225 мм |
| Максимальна робоча температура | 50 град. |
| Користувальницькі характеристики | |
| Гарантійний термін | 36 |
| Термін служби | 25 |
Інформація для замовлення
- Ціна: від 1 253 ₴/м
- Спосіб упаковки: КАБЕЛЬНЫЙ БАРАБАН ПОДДОН
