ВВГ 3х150+1х70 Кабелі силові з мідними жилами ВВГ нг 3x150+1x70 ВВГ нгд 3x150+1x70

ВВГ 3х150+1х70

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007Кабели силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату Кабелі застосовуються для прокладки:• одиночної прокладкою• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000Изделия даної марки відповідають вимогам:• стійкість до поширення полум'я при одиночній прокладці

ВВГ 3х150+1х70

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

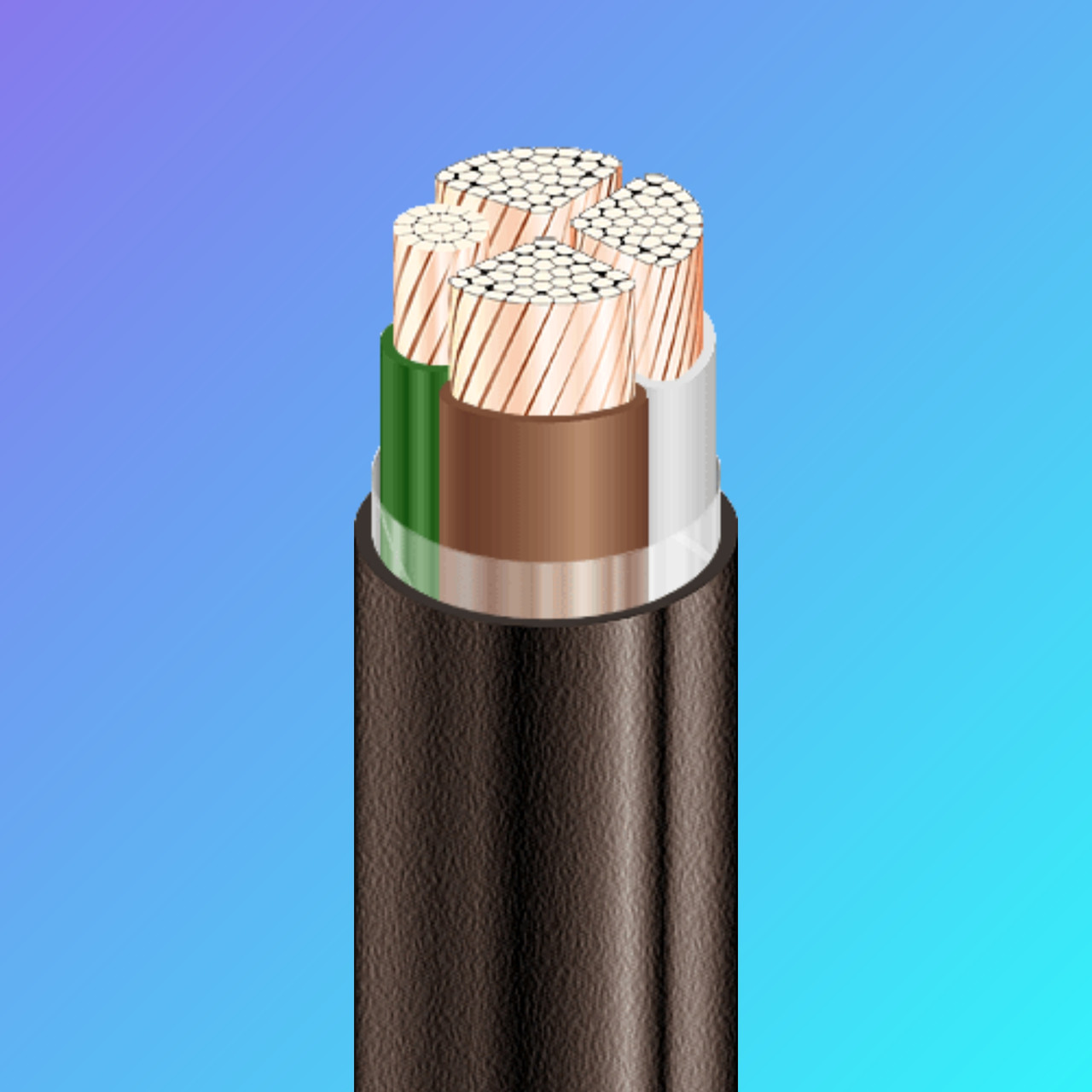

КОНСТРУКЦІЯ:

1 Мідна багатодротяна ущільнена струмопровідна жила 2

Ізоляція з ПВХ пластикату

3 Обмотка ПЕТ плівкою

4 Зовнішня оболонка з ПВХ пластикату

ВВГ 3х150+1х70 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число і номінальний переріз струмопровідних жил мм 2 3х150+1х70

Товщина фазної ізоляції 1.8 мм

Тривало допустимі струмові навантаження на змінному струмі промислової частоти *

• при прокладці в повітрі А 321

• при прокладці в грунті А 332

Максимально допустима температура жили

• довгостроково ° З +70 • в аварійному режимі ° С +90

• при короткому замиканні ° С +160

Діапазон робочих температур, ° С -50 . . . +50

Мінімальний радіус вигину при прокладці мм 337.5

Розрахунковий зовнішній діаметр кабелю (довідково) ** 45 мм

Маса кабелю (орієнтовно) кг/ 5370

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т № 16а: 480 • 3.2 № 18: 550 • 3.8 № 20: 870 • 6.0

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Примітки: При замовленні будівельну довжину виробу необхідно погоджувати з виробником * Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

ВВГнг ТУ У 31.3-00214534-018-2003Кабели силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату зниженої горючестиКабели застосовуються для прокладки:• в пучках• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного средыВозможно виготовлення кабелі з поясною ізоляцією з ПВХ пластикатаКод пожежної безпеки згідно з ДСТУ 4809:2007: ПБ120000000Изделия даної марки відповідають вимогам:• стійкість до поширення полум'я при одиночній прокладці• стійкість до поширення полум'я при прокладці в пучках за категорією А
