Силовий кабель мідний ВВГ 3х70 ВВГ нг 3*70 ВВГ нгд 3*70

ВВГ 3x70-1 Силовий кабель мідний три жили на сімдесят квадратів  ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

Кабелі застосовуються для прокладки:

• одиночної прокладкою

• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища

Можливе виготовлення кабелю з багатодротовими струмопровідними жилами

Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату

Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум'я при одиночній прокладці



ВВГ 3x70-1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

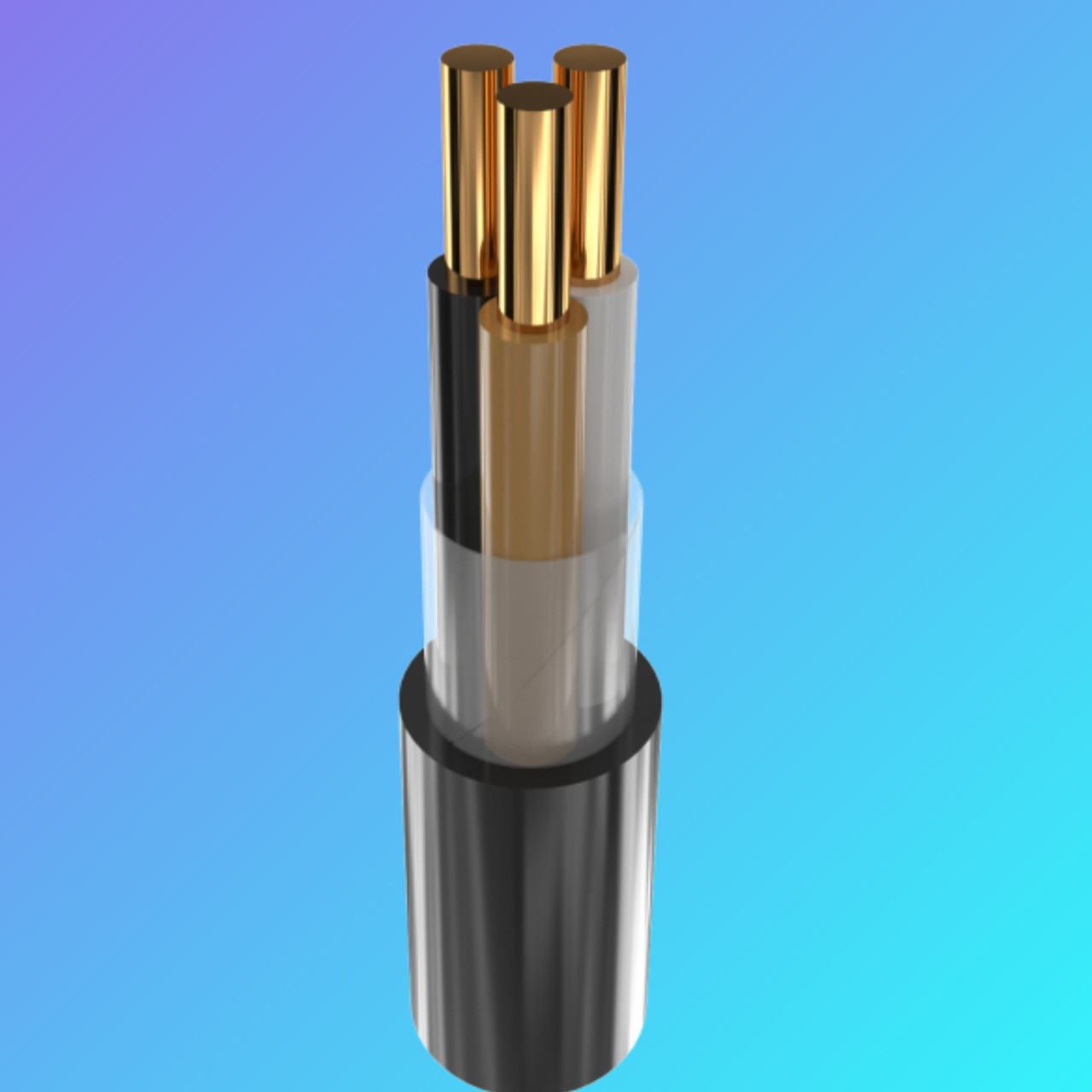

КОНСТРУКЦІЯ:
1	Мідна струмопровідна жила
2	Ізоляція з ПВХ пластикату
3	Обмотка ПЕТ плівкою
4	Зовнішня оболонка з ПВХ пластикату

ВВГ 3x70-1 кВ
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЗ, з ізоляцією із ПВХ пластикату, із зовнішньою оболонкою із ПВХ пластикату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 3 x 70
Товщина фазної ізоляції мм 1.4
Довго допустимі струмові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 211
• при прокладанні в ґрунті А 231
Максимально допустима температура жили
• довгостроково ° С +70
• в аварійному режимі ° С +90
• при короткому замиканні ° С +160
Діапазон робочих температур °С-50. . . +50
Мінімальний радіус вигину при прокладанні мм 232.5
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 31
Маса кабелю (орієнтовно) кг/км 2310
Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№ 14: 610 • 1.6
№ 16а: 990 • 2.5
