СІП 3 10 кВ 1x35

СІП 3 10 кВ 1*35 СІП-3-20 кВ 1x35 СІП 3 10 кВ Один на тридцять п'ять квадрат

4743:2007, ТУ У 27.3-00214534-066:2013

Провід самонесучий одножильний високовольтний з ізоляцією зі світлостабілізованого зшитого поліетилену

Застосовуються для прокладки:

• повітряних ліній електропередачі (ПЛ) на напругу від 10 кВ до 35 кВ

• в атмосфері повітря типів II та III за ГОСТ 15150-69, у тому числі на узбережжі морів, солоних озер, у промислових районах та районах засолених пісків

Можливе виготовлення дроту з поздовжньою герметизацією жили водоблокуючими матеріалами.

СІП-3-20 1x35

4743:2007, ТУ У 27.3-00214534-066:2013

Провід самонесучий одножильний високовольтний з ізоляцією зі світлостабілізованого зшитого поліетилену

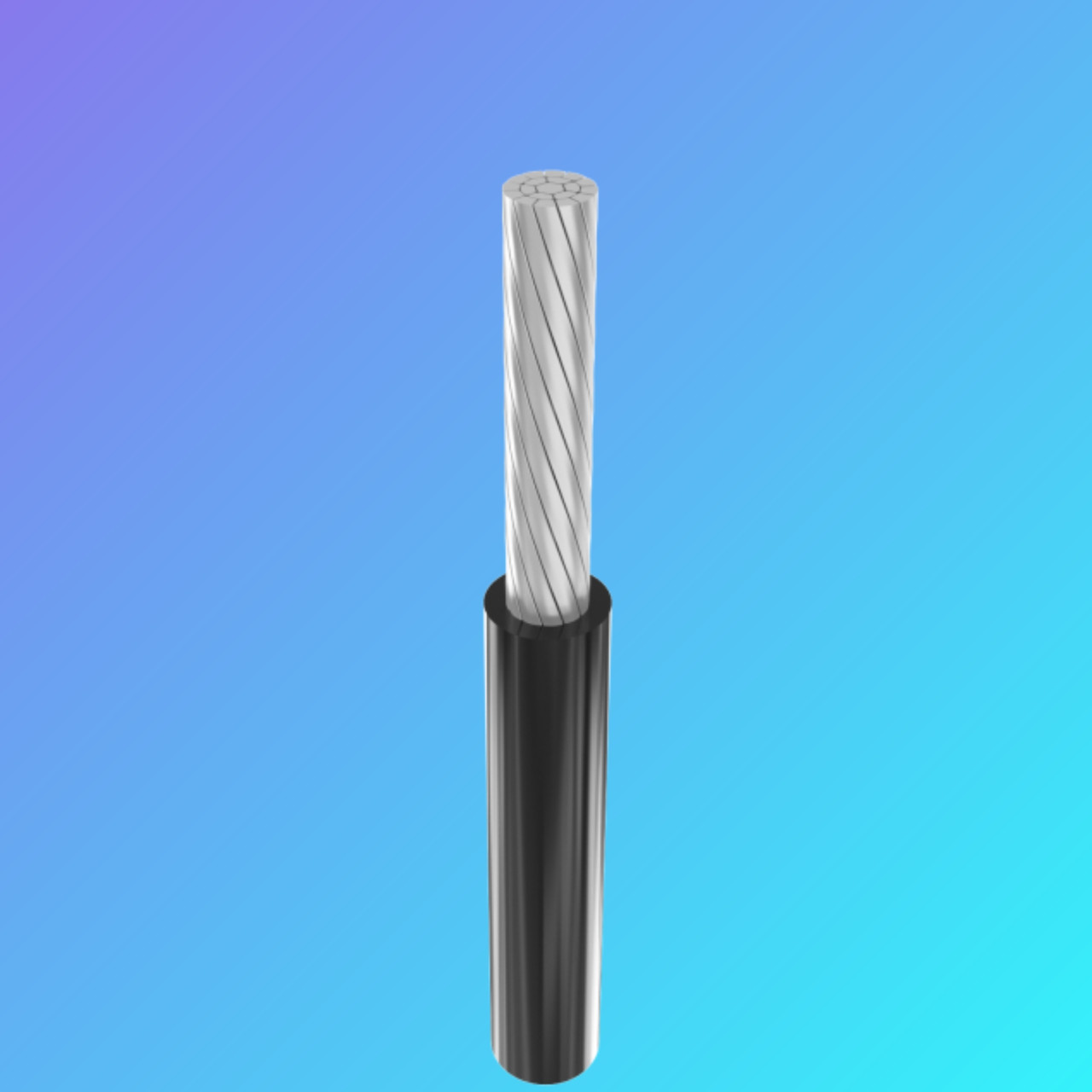

КОНСТРУКЦІЯ:1Багатодротяна ущільнена струмопровідна жила з алюмінієвого сплаву2Ізоляція зі світлостабілізованого зшитого поліетилену

СІП-3-20 1x35

4743:2007, ТУ У 27.3-00214534-066:2013
Провід самонесучий одножильний високовольтний з ізоляцією зі світлостабілізованого зшитого поліетилену
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 20
Число та номінальний переріз фазних струмопровідних жил мм 2 1 x 35
Товщина фазної ізоляції мм 2.3
Допустимі струмові навантаження *
• тривало А 200
• при короткому замиканні (не більше 1 с) кА 3
Максимально допустима температура жили
• довгостроково ° С +90
• при короткому замиканні (не більше 5 с) ° С +250
Діапазон робочих температур °С-60. . . +50
Допустима температура прокладки (монтажу), не менше °С -20
Мінімальний радіус вигину при прокладанні мм 116
Розрахунковий зовнішній діаметр (довідково)** мм 11.6
Маса (орієнтовно) кг/км 160
Розрахункова будівельна довжина та маса брутто при постачанні на барабанах м, т
№ 16а: 8360 • 1.6
Примітки: Ціну уточнюйте.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

При замовленні будівельної довжини виробу необхідно погоджувати з виробником
* Довго допустимі струмові навантаження розраховані для наступних умов: температура навколишнього середовища плюс 25°С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2
** Можливе відхилення зовнішнього діаметра від розрахункового до ±10%
