NНХН FE180/E90 4х50 NНХН FE180/E30 4*50
1 497 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
NНХН FE180/Ek90/FME90 4Х50

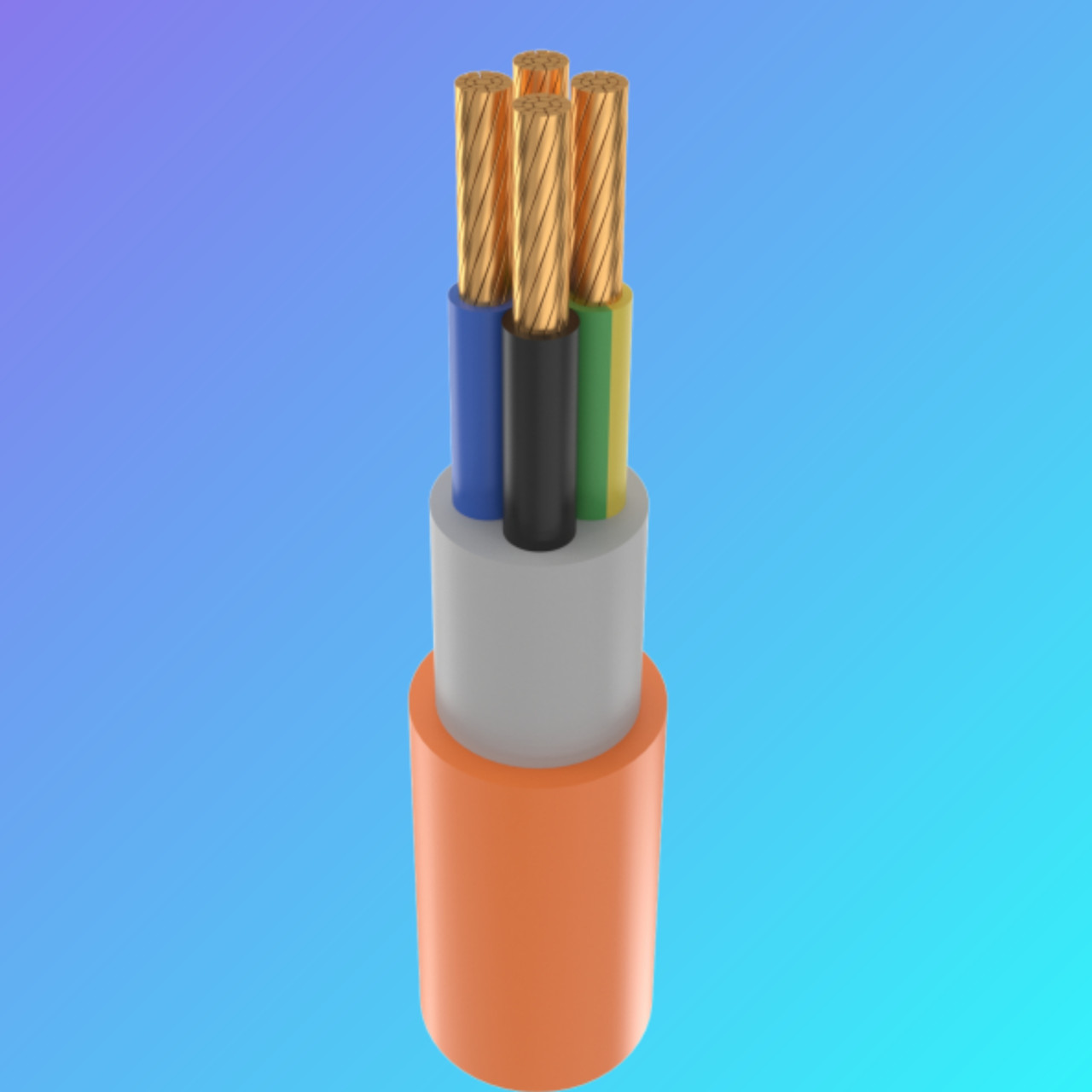

Кабелі із ізоляцією із силіконового еластомеру, який керамізується під час горіння, з заповненням й оболонкою з полімерних композицій, які не містять галогенів
1.ТОКОПРОВОДЯЧНА ЖИЛА мідна, однодротова або багатодротова, круглої форми, відповідає класу 1 або 2 по ДСТУ EN 60228:2015.
2. ВИКОРИСТАННЯ із силіконового еластомеру, який керамізується під час горіння.
3. ВНУТРИНА ОБОЛОЧКА (ЗАПОВНІННЯ) з полімерної композиції, яка не містить галогенів.
4.НАРУЖНЕ ОБОЛОЧАННЯ з полімерної композиції, яка не містить галогенів
Сфера застосуванняНа об'єктах із підвищеними вимогами пожежної безпеки, де в разі пожежі необхідно впродовж певного часу зберігати функціонування електропристроїв, для одиночної та паралельної прокладки в приміщеннях, каналах, тунелях, лотках, лотках, коробах, трубах, гнучких рукавах без небезпеки механічних пошкоджень
НХН FE180/Ek90/FME90 4Х50
ТУ 27.3-13638750-095:2019
Номінальна напруга
0,6/1,0 кВ
Випробувальна напруга
3,5 кВ
Діапазон температур
Діапазон робочих температур, °C -50…+50
Допустима температура нагрівання жил кабелів під час експлуатації:
• допустима, °C +90
• в режимі перевантаження, °C +130
• передня у разі короткого замикання, °C +250
• за умови не загоряння у разі короткого замикання, °C +350
Радіус вигину
Мінімальний радіус вигину під час монтажу — 10D
| Показники пожежної безпеки за ДСТУ 4809: | |||||
| Стійкий до поширення полум'я під час одиночного прокладання | |||||
| Стійкість до поширення полум'я під час прокладання в пучках, категорія | А | ||||
| Токсичність продуктів згоряння, клас (показник токсичності від 40 до 120 г/м3) | Тк2 | ||||
| Димоутворювальна здатність під час тягання неметалевих елементів, клас (коефіцієнт димоутворення від 50 до 500 м2/кг) | ДТК1 | ||||
| Димоутворювальна здатність під час полум'яного горіння, клас (мінімальний світловий потік понад 60%) | ДПк2 | ||||
| Корозійна активність продуктів згоряння неметалевих елементів, клас (кількість галогеново-доріжків ≤ 150 мг/г, pH ≥ 4.3, питома електропровідність ≤ 10 мкСм/мм) | Кк2 | ||||
| Здатність до збереження цілісності ланцюгів в умовах стандартного температурного режиму (проміжок часу, упродовж якого зберігається цілісність ланцюгів ≥ 90 хв) | Ек90 | ||||
| Здатність до збереження цілісності ланцюгів в умовах впливу полум'я, температура якого не менш ніж 750 °C (проміжків часу, упродовж якого зберігається цілісність ланцюгів ≥ 180 хв) | FЕ180 | ||||
| Здатність до збереження цілісності ланцюгів в умовах комбінованого впливу полум'я, температура якого не менш ніж 830 °C і механічного удару (проміжок часу, упродовж якого зберігається цілісність ланцюгів від 90 до 120 хв) | FМЕ90 | ||||
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Маса кабелю, кг/км (орієнтовно) | Мінімальний радіус вигину під час прокладання, мм | Тривало допустимі токові навантаження кабелей *, А | |
| на постійному струмі в повітрі | на змінному струмі в повітрі | ||||
| 4х25 | 26 | 1510 | 195 | − | 131 |
| 4х35 | 29 | 1950 | 218 | − | 160 |
| 4х50 | 33 | 2570 | 248 | − | 194 |
| 4х70 | 38 | 3530 | 285 | − | 246 |
| * Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С | |||||
1.ТОКОПРОВОДЯЧНА ЖИЛА мідна, однодротова або багатодротова, круглої форми, відповідає класу 1 або 2 по ДСТУ EN 60228:2015.
2. ВИКОРИСТАННЯ із силіконового еластомеру, який керамізується під час горіння.
3. ВНУТРИНА ОБОЛОЧКА (ЗАПОВНІННЯ) з полімерної композиції, яка не містить галогенів.
4.НАРУЖНЕ ОБОЛОЧАННЯ з полімерної композиції, яка не містить галогенів
НХН FE180/Ek30/FME30
| Показники пожежної безпеки за ДСТУ 4809: | |||||
| Стійкий до поширення полум'я під час одиночного прокладання | |||||
| Стійкість до поширення полум'я під час прокладання в пучках, категорія | А | ||||
| Токсичність продуктів згоряння, клас (показник токсичності від 40 до 120 г/м3) | Тк2 | ||||
| Димоутворювальна здатність під час тягання неметалевих елементів, клас (коефіцієнт димоутворення від 50 до 500 м2/кг) | ДТК1 | ||||
| Димоутворювальна здатність під час полум'яного горіння, клас (мінімальний світловий потік понад 60%) | ДПк2 | ||||
| Корозійна активність продуктів згоряння неметалевих елементів, клас (кількість галогеново-доріжків ≤ 150 мг/г, pH ≥ 4.3, питома електропровідність ≤ 10 мкСм/мм) | Кк2 | ||||
| Здатність до збереження цілісності ланцюгів в умовах стандартного температурного режиму (проміжок часу, упродовж якого зберігається цілісність ланцюгів від 30 до 45 хв) | Ек30 | ||||
| Здатність до збереження цілісності ланцюгів в умовах впливу полум'я, температура якого не менш ніж 750 °C (проміжків часу, упродовж якого зберігається цілісність ланцюгів ≥ 180 хв) | FЕ180 | ||||
| Здатність до збереження цілісності ланцюгів в умовах комбінованого впливу полум'я, температура якого не менш ніж 830 °C і механічного удару (проміжок часу, упродовж якого зберігається цілісність ланцюгів від 30 до 45 хв) | FМ | ||||
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Маса кабелю, кг/км (орієнтовно) | Мінімальний радіус вигину під час прокладання, мм | Тривало допустимі токові навантаження кабелей *, А | |
| на постійному струмі в повітрі | на змінному струмі в повітрі | ||||
| 4х25 | 26 | 1510 | 195 | − | 131 |
| 4х35 | 29 | 1950 | 218 | − | 160 |
| 4х50 | 33 | 2570 | 248 | − | 194 |
| 4х70 | 38 | 3530 | 285 | − | 246 |
| * Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С | |||||
| Основні атрибути | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Упаковка | Котушка |
| Тип дроту | Силовий |
| Конструкція кабелю | Жорстка |
| Гарантійний термін | 36 |
| Термін служби | 25 |
| Колір ізоляції | Помаранчевої |
| Тип зовнішньої оболонки | Знижена горючість зі зниженим димогазовиделеніем |
| Матеріал струмопровідної жили | Мідь |
| Да | Да |
| Перетин жили | 50 кв.мм |
| Скручування дроту | Да |
| Форма перерізу | Кругла |
| Вага | 2.5 кг/м |
| Номінальне струмове навантаження, не більше | 194 А |
| 70 | -50 град. |
| Кількість жил | 4 |
| Мінімальний радіус вигину | 248 мм |
| Зовнішній діаметр | 33 мм |
| Номінальна робоча напруга | 1000 В |
| Максимальна робоча температура | 50 град. |
| Основні | |
| Застосування | у разі пожежі необхідно впродовж певного часу зберігати функціонування електропристроїв |
| Конструктивні особливості | |
| Ізоляція | із силіконового еластомеру, який керамізується під час горіння |
| зовнішня оболонка | з полімерної композиції, яка не містить галогенів |
- Ціна: 1 497 ₴/м
- Спосіб упаковки: кабельний барабан піддон
