NHXH FE180/E90 5x70 NHXH FE180/E30 5*70

NНХН FE180/Ek90/FME90 5x70

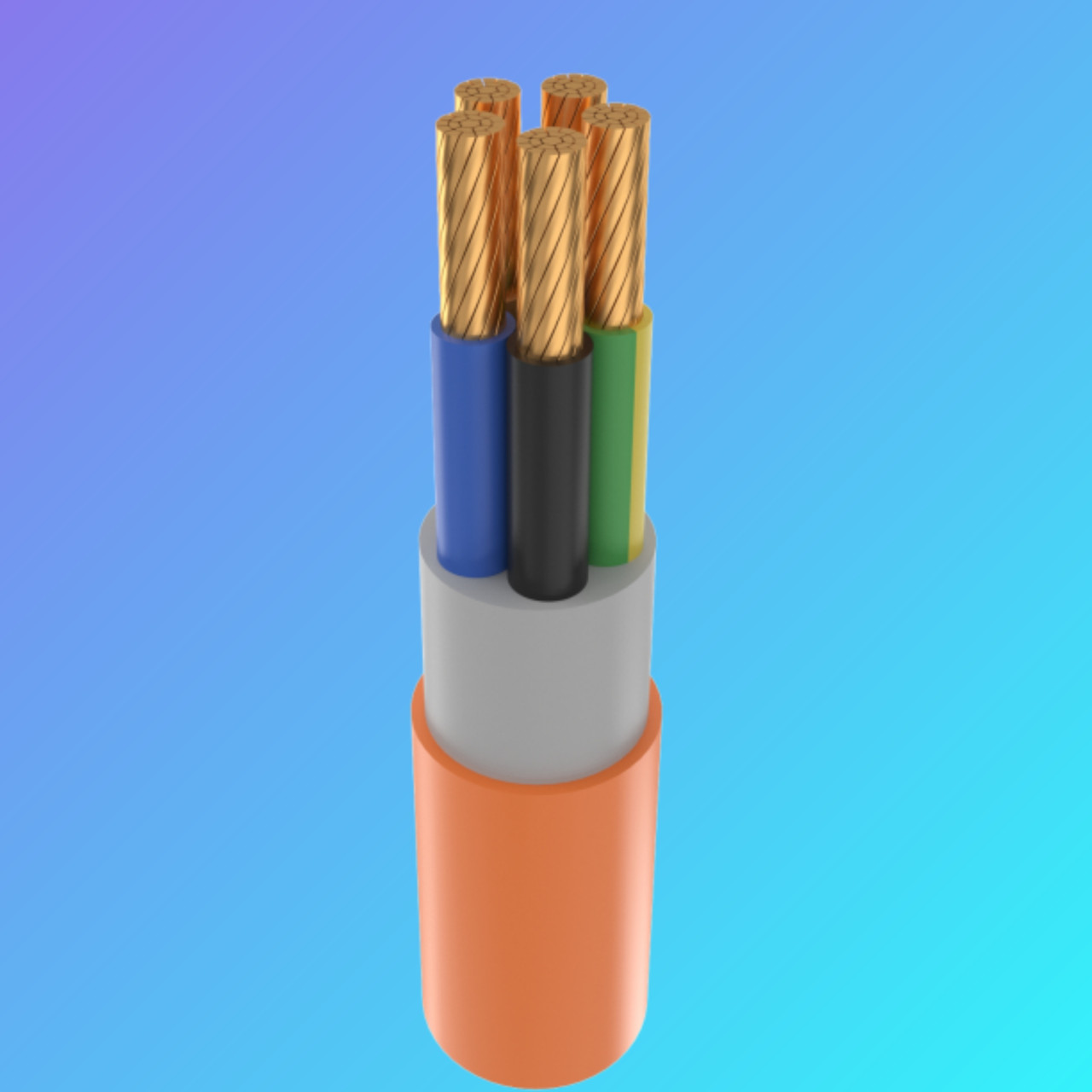

Кабелі з ізоляцією із силіконового еластомеру, який керамізується при горінні, із заповненням та оболонкою з полімерних композицій, які не містять галогенів
1.ТОКОПРОВОДНА ЖИЛА мідна, однодротяна або багатодротяна, круглої форми, відповідає класу 1 або 2 за ДСТУ EN 60228:2015.

2.ІЗОЛЯЦІЯ із силіконового еластомеру, який керамізується при горінні.

3.ВНУТРІШНЯ ОБОЛОНКА (ЗАПОЛНЕННЯ) з полімерної композиції, яка не містить галогенів.

4. ЗОВНІШНЯ ОБОЛОНКА з полімерної композиції, яка не містить галогенів

Галузь застосування
На об'єктах з підвищеними вимогами пожежної безпеки, де у разі пожежі необхідно протягом певного часу зберігати функціонування електроустановок, для одиночної та паралельної прокладки у приміщеннях, каналах, тунелях, у лотках, коробах, трубах, гнучких рукавах за відсутності небезпеки механічних пошкоджень

НХН FE180/Ek90/FME90 5Х70

ТУ 27.3-13638750-095:2019

Номінальна напруга

0,6/1,0 кВ

Випробувальна напруга

3,5 кВ

Діапазон температур

Діапазон робочих температур, °С     -50…+50

Допустима температура нагріву жил кабелів при експлуатації:

• тривало допустима, ° С     +90

• у режимі навантаження, ° С     +130

• гранична при короткому замиканні, °С +250

• за умови не займання при короткому замиканні, ° С   +350

Радіус вигину

Мінімальний радіус вигину при монтажі - 10D

Показники пожежної безпеки за ДСТУ 4809:
Стійкий для поширення полум'я при одиночній прокладці
Стійкість до поширення полум'я при прокладанні в пучках, категорія А
Токсичність продуктів згоряння, клас (показник токсичності від 40 до 120г/м³) Тк2
Димоутворювальна здатність при тлінні неметалевих елементів, клас (коефіцієнт димоутворення від 50 до 500м²/кг) ДТк1
Димотворча здатність при полум'яному горінні, клас (мінімальний світловий потік більше 60%) ДПк2
Корозійна активність продуктів згоряння неметалевих елементів, клас (кількість галогеноводів ≤ 150мг/г, pH ≥ 4.3, питома електропровідність ≤ 10мкСм/мм) Кк2
Здатність до збереження цілісності ланцюгів в умовах стандартного температурного режиму (проміжок часу, протягом якого зберігається цілісність ланцюгів ≥ 90 хв) Ек90
Здатність до збереження цілісності ланцюгів в умовах впливу полум'я, температура якого не менше ніж 750оС (проміжок часу, протягом якого зберігається цілісність ланцюгів ≥ 180хв) FЕ180
Здатність до збереження цілісності ланцюгів в умовах комбінованого впливу полум'я, температура якого не менше ніж 830оС та механічного удару (проміжок часу, протягом якого зберігається цілісність ланцюгів від 90 до 120 хв) FМЕ90

1.ТОКОПРОВОДНА ЖИЛА мідна, однодротяна або багатодротяна, круглої форми, відповідає класу 1 або 2 за ДСТУ EN 60228:2015.

2.ІЗОЛЯЦІЯ із силіконового еластомеру, який керамізується при горінні.

3.ВНУТРІШНЯ ОБОЛОНКА (ЗАПОЛНЕННЯ) з полімерної композиції, яка не містить галогенів.

4. ЗОВНІШНЯ ОБОЛОНКА з полімерної композиції, яка не містить галогенів

НХН FE180/Ek30/FME30
Показники пожежної безпеки за ДСТУ 4809:

Стійкий для поширення полум'я при одиночній прокладці
Стійкість до поширення полум'я при прокладанні в пучках, категорія А
Токсичність продуктів згоряння, клас (показник токсичності від 40 до 120г/м³) Тк2
Димоутворювальна здатність при тлінні неметалевих елементів, клас (коефіцієнт димоутворення від 50 до 500м²/кг) ДТк1
Димотворча здатність при полум'яному горінні, клас (мінімальний світловий потік більше 60%) ДПк2
Корозійна активність продуктів згоряння неметалевих елементів, клас (кількість галогеноводородів ≤ 150мг/г, pH ≥ 4.3, питома електропровідність ≤ 10мкСм/мм) Кк2
Здатність до збереження цілісності ланцюгів в умовах стандартного температурного режиму (проміжок часу, протягом якого зберігається цілісність ланцюгів від 30 до 45 хв) Ек30
Здатність до збереження цілісності ланцюгів в умовах впливу полум'я, температура якого не менше ніж 750оС (проміжок часу, протягом якого зберігається цілісність ланцюгів ≥ 180хв) FЕ180
Здатність до збереження цілісності ланцюгів в умовах комбінованого впливу полум'я, температура якого не менше ніж 830оС та механічного удару (проміжок часу, протягом якого зберігається цілісність ланцюгів від 30 до 45 хв) FМ
