АВВГ нгд 4х70 Кабель алюмінієвий 4*70 Кабель негорючий 4*70 Силовий кабель 4*70
від 5 ₴/м
Показати оптові ціни- В наявності
- Оптом і в роздріб
АВВГ нгд 4x70 Кабель АВВГ нгд 4*70 Кабель алюмінієвий негорючий чотири жили на сімдесят квадратів
Кабель алюмінієвий негорючий АВВГ нгд 4*70
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007Кабели силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату
Кабелі застосовуються для прокладки:
• одиночної прокладкою
• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища
Можливе виготовлення кабелю з багатодротовими струмопровідними жилами
Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату
Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000
Изделия даної марки відповідають вимогам:• стійкість до поширення полум'я при одиночній прокладці
| АВВГ нгд 4x70 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
|
| Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | |

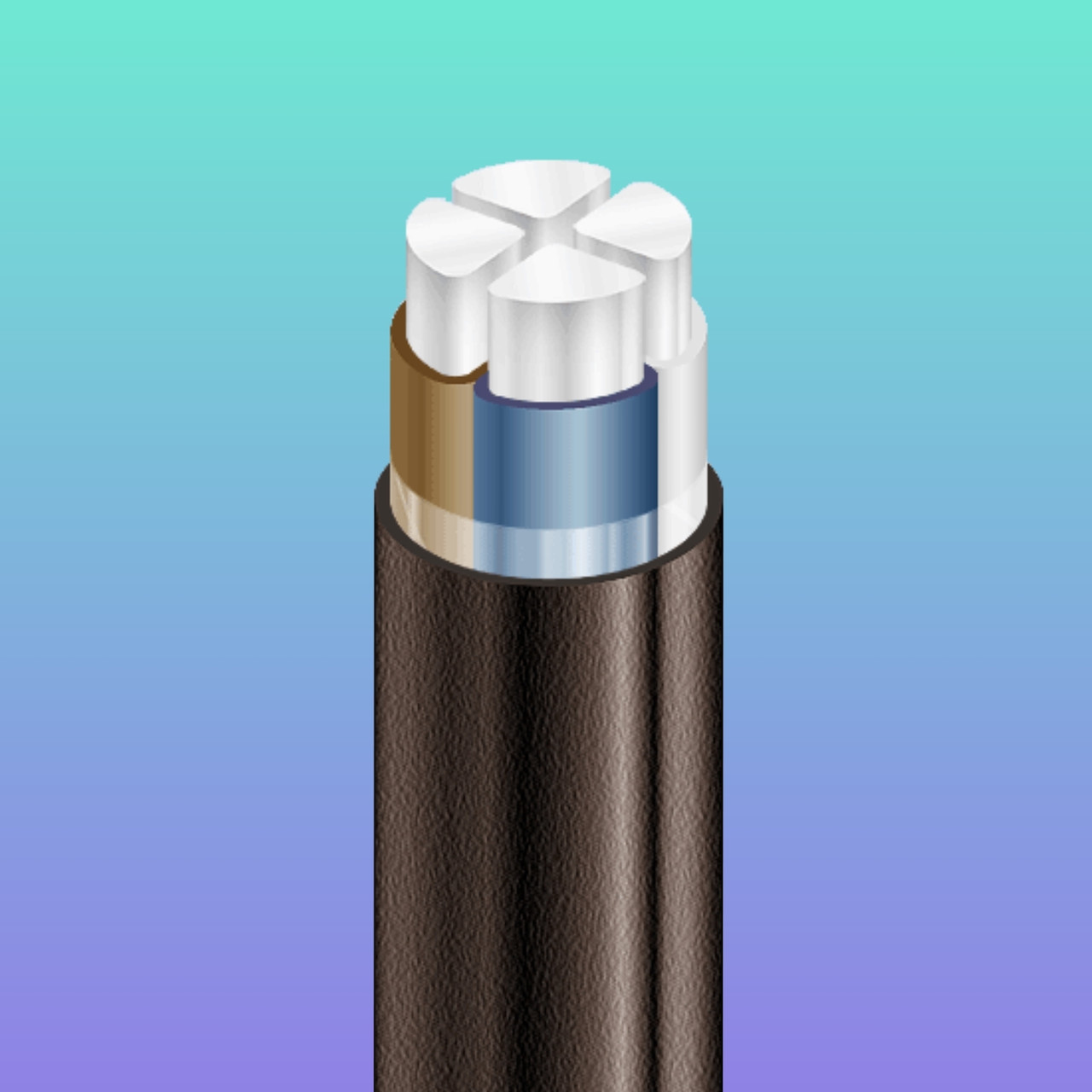

| КОНСТРУКЦІЯ: | |
| 1 | Алюмінієва струмопровідна жила |
| 2 | Ізоляція з ПВХ пластикату |
| 3 | Зовнішня оболонка з ПВХ пластикату |
| АВВГ нгд 4x70 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номінальна напруга | кВ | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число і номінальний переріз струмопровідних жил | мм 2 | 4 x 70 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Товщина фазної ізоляції | мм | 1.4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тривало допустимі струмові навантаження на змінному струмі промислової частоти * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • при прокладці в повітрі | А | 149 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • при прокладці в грунті | А | 165 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимально допустима температура жили | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • довгостроково | ° З | +70 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • в аварійному режимі | ° З | +90 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • при короткому замиканні | ° З | +160 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Діапазон робочих температур | ° З | -50 . . . +50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Мінімальний радіус вигину при прокладці | мм | 232.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Розрахунковий зовнішній діаметр кабелю (довідково) ** | мм | 31 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Маса кабелю (орієнтовно) | кг/км | 1250 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах | м, т |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ . |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| При замовленні будівельну довжину виробу необхідно погоджувати з виробником | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Основні атрибути | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Упаковка | Барабан |
| Тип дроту | Силовий |
| Конструкція кабелю | Гнучка |
| Гарантійний термін | 36 |
| Термін служби | 25 |
| Колір ізоляції | Черный |
| Тип зовнішньої оболонки | Знижена горючість зі зниженим димогазовиделеніем |
| Да | Да |
| ПВХ пластікат | Полівінілхлоридний пластикат |
| Перетин жили | 70 кв.мм |
| Скручування дроту | Да |
| Форма перерізу | Кругла |
| Вага | 1.2 кг/м |
| Номінальне струмове навантаження, не більше | 165 А |
| 70 | -50 град. |
| Вініл | Вініл |
| Кількість жил | 4 |
| Мінімальний радіус вигину | 232 мм |
| Термоізоляція | Полівінілхлорид |
| Зовнішній діаметр | 31 мм |
| Номінальна робоча напруга | 1000 В |
| Максимальна робоча температура | 50 град. |
| Основні | |
| Застосування | Кабелі застосовуються для прокладання: • у пучках • у приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища • в пучках, у приміщеннях із великим скупченням людей |
| Струмові навантаження при прокладки повітрі | 149 А |
| Конструктивні особливості | |
| Матеріал струмопровідної жили | алюміній |
- Ціна: від 5 ₴/м
