АВВГ нгд 4х120 Кабель алюмінієвий 4*120 Кабель негорючий 4*120 Силовий кабель 4*120
від 424 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
АВВГ нгд 4x120 АВВГ нгд 4*120 Кабель алюмінієвий негорючий АВВГ нгд 4*120
ТУ У 31.3-00214534-018-2003
Кабелі силові з алюмінієвими ТПЗ, з ізоляцією із ПВХ пластикату зниженої пожежонебезпеки, із зовнішньою оболонкою із ПВХ пластикату зниженої пожежонебезпеки
Кабелі застосовуються для прокладання:
• у пучках
• у приміщеннях, у сухих каналах та тунелях, в умовах агресивного середовища
• у пучках, у приміщеннях з великим скупченням людей
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ123121000
Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум'я при одиночній прокладці
• стійкість до поширення полум'я під час прокладання в пучках за категорією А
• клас Тк3 з токсичності продуктів згоряння неметалічних елементів (показник токсичності більше 120 г/м3)
• клас ДТк1 за димоутворювальною здатністю при тлінні неметалевих елементів (коефіцієнт димоутворення від 50 до 500 м2/кг)
• клас ДПк2 з димоутворюючої здатності при горінні (мінімальний світловий потік понад 60%)
• клас Кк1 з корозійної активності продуктів згоряння неметалевих елементів (кількість галогеноводородів менше 150 мг/г, рН менше 4.3, питома електропровідність більше 10 мкСм/мм)
АВВГ нгд 4x120
ТУ У 31.3-00214534-018-2003
Кабелі силові з алюмінієвими ТПЗ, з ізоляцією із ПВХ пластикату зниженої пожежонебезпеки, із зовнішньою оболонкою із ПВХ пластикату зниженої пожежонебезпеки

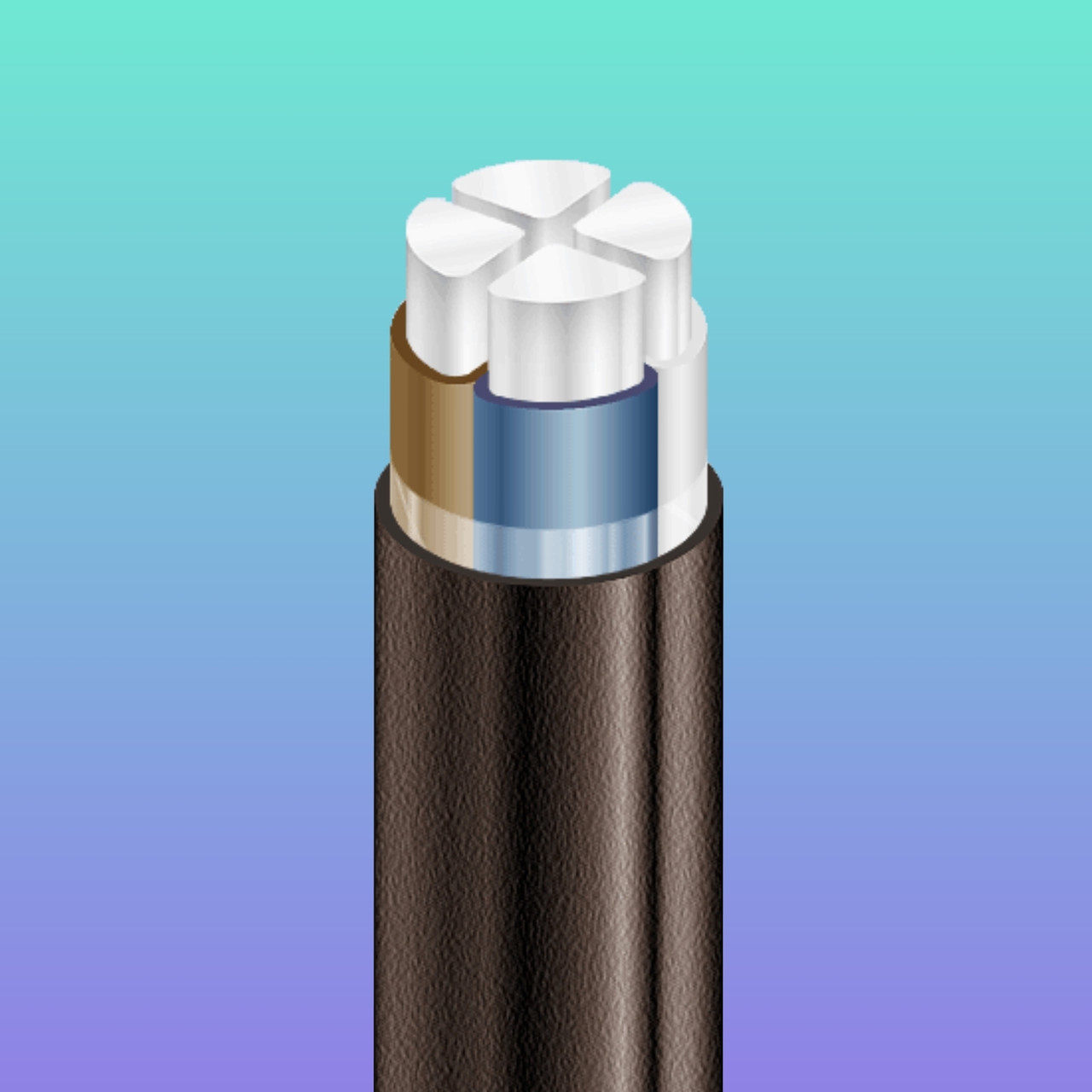

КОНСТРУКЦІЯ:
1 Алюмінієва струмопровідна жила
2 Ізоляція з ПВХ пластикату зниженої пожежної небезпеки
3 Внутрішня оболонка із ПВХ пластикату зниженої пожежонебезпеки
4 Зовнішня оболонка із ПВХ пластикату зниженої пожежонебезпеки
АВВГ нгд 4x120
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЗ, із ізоляцією із ПВХ пластикату, із зовнішньою оболонкою із ПВХ пластикату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 4 x 120
Товщина фазної ізоляції мм 1.6
Довго допустимі струмові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 212
• при прокладанні в ґрунті А 226
Максимально допустима температура жили
• довгостроково ° С +70
• в аварійному режимі ° С +90
• при короткому замиканні ° С +160
Діапазон робочих температур °С-50. . . +50
Мінімальний радіус вигину при прокладанні мм 285
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 38
Маса кабелю (орієнтовно) кг/км 1990
Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№ 16а: 700 • 1.7
№ 18: 800 • 2.1
Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
При замовленні будівельної довжини виробу необхідно погоджувати з виробником
* Довго допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25°С, температура ґрунту плюс 15°С, питомий тепловий опір ґрунту 1.2°Км/Вт, глибина прокладки в ґрунті 0.7 м
** Можливе відхилення зовнішнього діаметра від розрахункового до ±10%
Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Масса кабеля, кг/км (ориенти-ровочно) | Мінімальний радіус вигину при прокладці, мм | Довго допустимі струмові навантаження одножильних та багатожильних кабелів на змінному струмі*, А | |
під час прокладання на повітрі | при прокладанні у землі | |||||
4х2,5 | 10 | 0,6 | 130 | 75 | 20 | 26 |
4x4 | 12 | 0,7 | 180 | 90 | 27 | 34 |
4x6 | 13 | 0,7 | 220 | 98 | 34 | 41 |
4x10 | 16 | 0,9 | 320 | 120 | 47 | 55 |
4x16 | 18 | 0,9 | 440 | 135 | 62 | 72 |
4х25 | 22 | 1,1 | 600 | 165 | 81 | 95 |
4x35 | 25 | 1,1 | 750 | 188 | 99 | 114 |
4:50 | 28 | 1,3 | 970 | 210 | 117 | 133 |
4x70 | 32 | 1,4 | 1300 | 240 | 150 | 166 |
4x95 | 34 | 1,5 | 1630 | 255 | 183 | 199 |
4х120 | 38 | 1,5 | 2110 | 285 | 213 | 227 |
4х150 | 41 | 1,6 | 2520 | 308 | 243 | 255 |
4х185 | 45 | 1,7 | 3050 | 338 | 281 | 290 |
4x240 | 50 | 1,9 | 3770 | 375 | 334 | 338 |
Основні атрибути | |
---|---|
Виробник | Україна ТД |
Країна виробник | Україна |
Користувальницькі характеристики | |
Упаковка | Котушка |
Тип дроту | Силовий |
Конструкція кабелю | Жорстка |
Гарантійний термін | 36 |
Термін служби | 25 |
кабель аввг 4х120 | аввг 4х120 |
Колір ізоляції | Черный |
Тип зовнішньої оболонки | Знижена горючість зі зниженим димогазовиделеніем |
Да | Да |
ПВХ пластікат | Полівінілхлоридний пластикат |
Перетин жили | 120 кв.мм |
Скручування дроту | Да |
Форма перерізу | Кругла |
Вага | 2 кг/м |
Номінальне струмове навантаження, не більше | 226 А |
70 | -50 град. |
Вініл | Вініл |
Кількість жил | 4 |
Мінімальний радіус вигину | 285 мм |
Термоізоляція | Полівінілхлорид |
Зовнішній діаметр | 38 мм |
Номінальна робоча напруга | 1000 В |
Максимальна робоча температура | 50 град. |
Основні | |
Застосування | Кабелі застосовуються для прокладання: • у пучках • у приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища • в пучках, у приміщеннях із великим скупченням людей |
Струмові навантаження при прокладки повітрі | 212 А |
Конструктивні особливості | |
Матеріал струмопровідної жили | алюміній |
- Ціна: від 424 ₴/м
- Спосіб упаковки: БУХТА ПОДДОН КАБЕЛЬНЫЙ БАРАБАН
