АВВГ нгд 4х50 Кабель алюмінієвий 4*50 Кабель негорючий 4*50 Силовий кабель 4*50
від 5 ₴/м
Показати оптові ціни- В наявності
- Оптом і в роздріб
АВВГ нгд 4х50 Кабель алюмінієвий 4*50 Кабель негорючий 4*50 Силовий кабель 4*50В наявності
від 5 ₴/м
+380 (98) 129-27-89
повернення товару протягом 14 днів за домовленістю
|
АВВГ нгд 4x50 Кабель алюмінієвий негорючий АВВГ нгд 4*50 |
||
| Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | ||
| Кабелі застосовуються для прокладки: | ||
| • одиночної прокладкою | ||
| • у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища | ||
| Можливе виготовлення кабелю з багатодротовими струмопровідними жилами | ||
| Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату | ||
| Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000 | ||
| Вироби цієї марки відповідають вимогам: | ||
| • стійкість до поширення полум'я при одиночній прокладці | ||
| АВВГ нгд 4x50 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
|
| Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | |

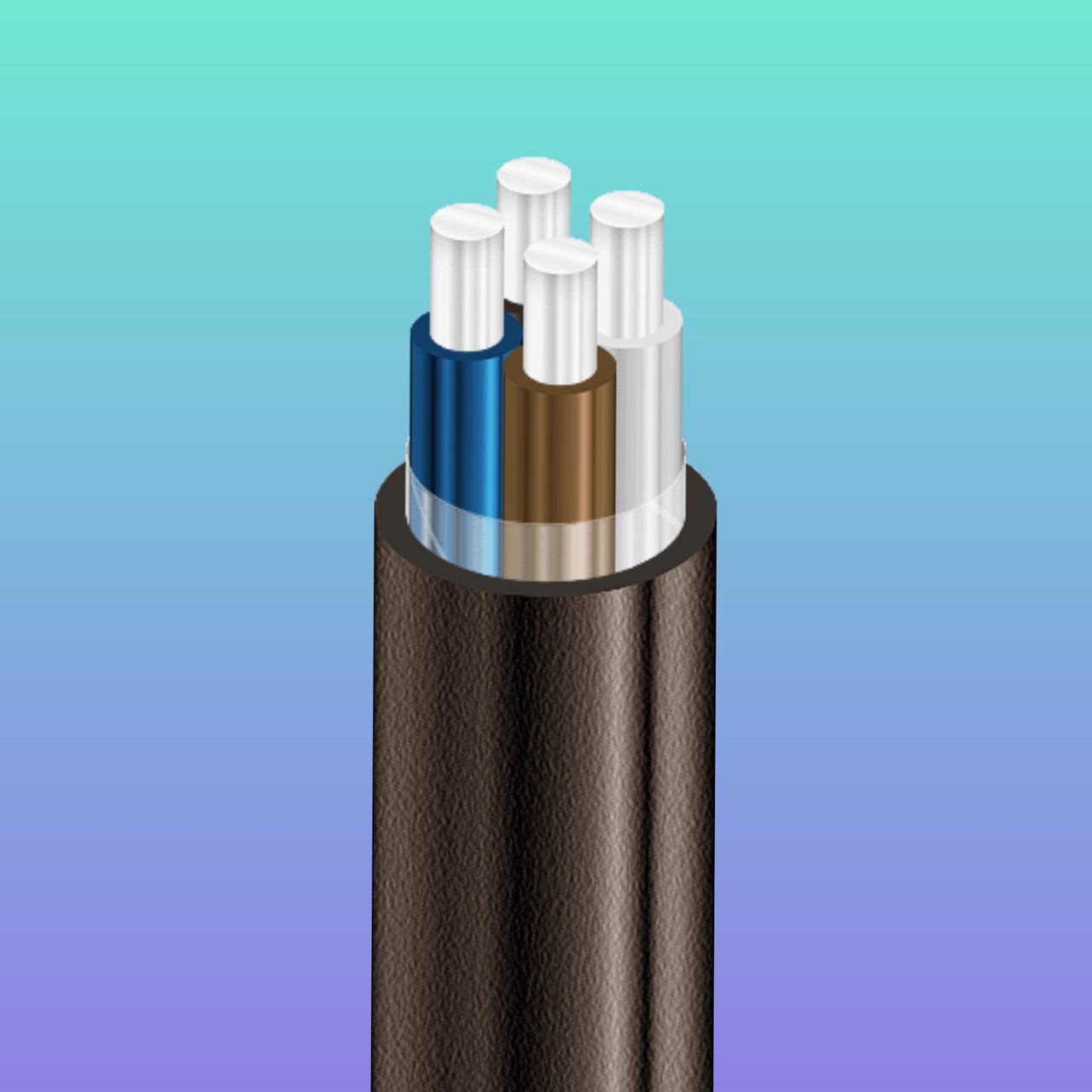

| КОНСТРУКЦІЯ: | |
| 1 | Алюмінієва струмопровідна жила |
| 2 | Ізоляція з ПВХ пластикату |
| 3 | Зовнішня оболонка з ПВХ пластикату |
| АВВГ нгд 4x50 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
||||
| Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | ||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||
| Номінальна напруга | кВ | 1 | ||
| Число і номінальний переріз струмопровідних жил | мм 2 | 4 x 50 | ||
| Товщина фазної ізоляції | мм | 1.4 | ||
| Тривало допустимі струмові навантаження на змінному струмі промислової частоти * | ||||
| • при прокладці в повітрі | А | 117 | ||
| • при прокладці в грунті | А | 132 | ||
| Максимально допустима температура жили | ||||
| • довгостроково | ° З | +70 | ||
| • в аварійному режимі | ° З | +90 | ||
| • при короткому замиканні | ° З | +160 | ||
| Діапазон робочих температур | ° З | -50 . . . +50 | ||
| Мінімальний радіус вигину при прокладці | мм | 210 | ||
| Розрахунковий зовнішній діаметр кабелю (довідково) ** | мм | 28 | ||
| Маса кабелю (орієнтовно) | кг/км | 970 | ||
| Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах | м, т |
|
||
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Масса кабеля, кг/км (ориенти-ровочно) | Мінімальний радіус вигину при прокладці, мм | Довго допустимі струмові навантаження одножильних та багатожильних кабелів на змінному струмі*, А | |
| під час прокладання на повітрі | при прокладанні у землі | |||||
| 4х2,5 | 10 | 0,6 | 130 | 75 | 20 | 26 |
| 4x4 | 12 | 0,7 | 180 | 90 | 27 | 34 |
| 4x6 | 13 | 0,7 | 220 | 98 | 34 | 41 |
| 4x10 | 16 | 0,9 | 320 | 120 | 47 | 55 |
| 4x16 | 18 | 0,9 | 440 | 135 | 62 | 72 |
| 4х25 | 22 | 1,1 | 600 | 165 | 81 | 95 |
| 4x35 | 25 | 1,1 | 750 | 188 | 99 | 114 |
| 4:50 | 28 | 1,3 | 970 | 210 | 117 | 133 |
| 4x70 | 32 | 1,4 | 1300 | 240 | 150 | 166 |
| 4x95 | 34 | 1,5 | 1630 | 255 | 183 | 199 |
| 4х120 | 38 | 1,5 | 2110 | 285 | 213 | 227 |
| 4х150 | 41 | 1,6 | 2520 | 308 | 243 | 255 |
| 4х185 | 45 | 1,7 | 3050 | 338 | 281 | 290 |
| 4x240 | 50 | 1,9 | 3770 | 375 | 334 | 338 |
Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
При замовленні будівельну довжину виробу необхідно погоджувати з виробником* Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Упаковка | Котушка |
| Тип дроту | Силовий |
| Конструкція кабелю | Жорстка |
| Гарантійний термін | 36 |
| Термін служби | 25 |
| кабель аввг 4х50 | аввг 4х50 |
| Колір ізоляції | Черный |
| Тип зовнішньої оболонки | Знижена горючість зі зниженим димогазовиделеніем |
| Да | Да |
| ПВХ пластікат | Полівінілхлоридний пластикат |
| Перетин жили | 50 кв.мм |
| Скручування дроту | Да |
| Форма перерізу | Кругла |
| Вага | 0.9 кг/м |
| Номінальне струмове навантаження, не більше | 132 А |
| 70 | -50 град. |
| Вініл | Вініл |
| Кількість жил | 4 |
| Мінімальний радіус вигину | 210 мм |
| Термоізоляція | Полівінілхлорид |
| Зовнішній діаметр | 28 мм |
| Номінальна робоча напруга | 1000 В |
| Максимальна робоча температура | 50 град. |
| Основні | |
| Застосування | Кабелі застосовуються для прокладання: • у пучках • у приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища • в пучках, у приміщеннях із великим скупченням людей |
| товщина фазної ізоляції | 1,4 мм |
| Струмові навантаження при прокладки повітрі | 117 А |
| Конструктивні особливості | |
| Матеріал струмопровідної жили | алюміній |
Специфікації
Інформація для замовлення
- Ціна: від 5 ₴/м
- Спосіб упаковки: БУХТА ПОДДОН КАБЕЛЬНЫЙ БАРАБАН
