ВВГ 5х70 Силовий кабель Мідний кабель ВВГ нг 5х70 ВВГ нгд 5х70

від 1 860 ₴/м

Показати оптові ціни

Мінімальна сума замовлення на сайті — 300000 грн

  • В наявності
  • Оптом і в роздріб
ВВГ 5х70 Силовий кабель Мідний кабель ВВГ нг 5х70 ВВГ нгд 5х70
ВВГ 5х70 Силовий кабель Мідний кабель ВВГ нг 5х70 ВВГ нгд 5х70В наявності
від 1 860 ₴/м
+380 (98) 129-27-89
+380 (98) 129-27-89
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

ВВГ 5x70-1 кВ Кабель  ВВГ 5*70 Кабель мідний п'ять на сімдесят квадратів

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

Кабелі застосовуються для прокладки: • одиночної прокладкою • у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища

Можливе виготовлення кабелю з багатодротовими струмопровідними жилами

Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату

Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я при одиночній прокладці

ВВГ 5x70-1 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

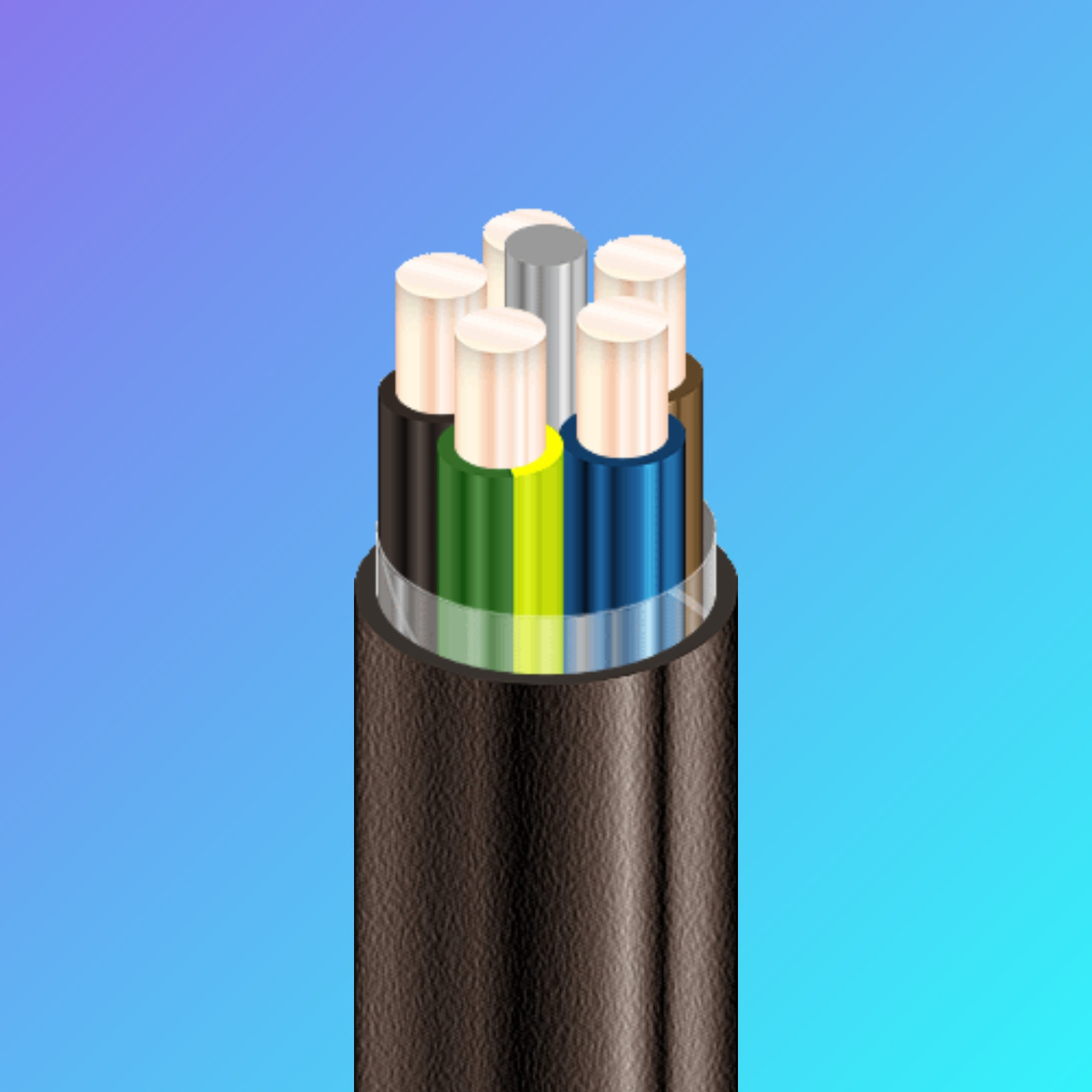

КОНСТРУКЦІЯ:

1 Мідна струмопровідна жила

2 Ізоляція з ПВХ пластикату

3 Джгут з ПВХ пластикату

4 Обмотка ПЕТ плівкою

5 Зовнішня оболонка з ПВХ пластикату

ВВГ 5x70-1 ТУ У 31.3-00214534-055:2006 вогнестійкі Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату зниженої пожежонебезпеки, із зовнішньою оболонкою з ПВХ пластикату зниженої пожежонебезпеки

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число і номінальний переріз струмопровідних жил мм 2 5 x 70

Товщина фазної ізоляції 1.4 мм

Тривало допустимі струмові навантаження на змінному струмі промислової частоти *

• при прокладці в повітрі А 196

• при прокладці в грунті А 214

Максимально допустима температура жили • довгостроково ° З +70

• в аварійному режимі ° С +80

• при короткому замиканні ° С до +250

Діапазон робочих температур, ° С -50 . . . +50

Мінімальний радіус вигину при прокладці 345 мм

Розрахунковий зовнішній діаметр кабелю (довідково) ** 46 мм

Маса кабелю (орієнтовно) кг/км 5050

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т № 16а: 480 • 2.7 № 18: 550 • 3.2 № 20: 870 • 5.0

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Примітки: При замовленні будівельну довжину виробу необхідно погоджувати з виробником * Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

1. ДЖГУТ з полівінілхлоридного пластикату (ПВХ ).

2. СТРУМОПРОВІДНА ЖИЛА - мідна, багатодротяна , круглої форми.

3. ІЗОЛЯЦІЯ -з полівінілхлоридного пластикату.

4. РОЗДІЛОВИЙ ШАР - у вигляді обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

5. ЗОВНІШНЯ ОБОЛОНКА - з полівінілхлоридного пластикату, допускається повторення оболонкою форми скручування.

Число і номінальний переріз жил, мм2 Зовнішній діаметр кабелю, мм Номінальна товщина ізоляції,мм Маса кабелю, кг/км (орієнтовно) Мінім-ний радіус вигину при прокладці, мм Тривало допустимі струмові навантаження одножильних і багатожильних кабелів на змінному струмі*, А
при прокладанні на повітрі при прокладці в землі
ВВГ 5*70 40 1,4 3690 300 196 214
ВВГ 5*95 46 1,5 5010 345 243 259
ВВГ 5*120 47 1,5 6050 353 281 295
ВВГ 5*150 54 1,6 7460 405 322 333
ВВГ 5*185 59 1,7 9250 443 369 377
ВВГ 5*240 65 1,9 11660 488 439 438
* Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання у ґрунті 0,7 м

#аввг5х10 #аввг5х16 #аввг5х25 #аввг5х35 #аввг5х50 #аввг5х70 #аввг5х95 #аввг5х120 #аввг5х150 #аввг5х185 #аввг5х240 #ввг5х10 #ввг5х16 #вг5х25 #ввг5х35 #ввг5х50 #ввг5х70 #ввг5х95 #ввг5х120 #ввг5х150 #ввг5х185 #ввг5х240 #ввгнгд5х10 #ввгнгд5х16 #ввгнгд5х25 #ввгнгд5х35 #ввгнгд5х50 #ввгнгд5х70 #ввгнгд5х95 #ввгнгд5х120    #ввгнгд5х150 #ввгнгд5х185 #ввгнгд5х240 #аввгнгд5х10 #аввгнгд5х16 #аввгнгд5х25 #аввгнгд5х35 #аввгнгд5х50 #аввгнгд5х70 #аввгнгд5х95 #аввгнгд5х120 #аввгнгд5х150 #аввгнгд5х185 #аввгнгд5х240



Характеристики
Основні
ВиробникУкраїна ТД
Країна виробникУкраїна
Тип дротуСиловий
Конструкція кабелюЖорстка
УпаковкаКотушка
Маса5 кг/м
Гарантійний термін36 міс
Термін служби25 років
Максимальна допустима температура жили+70
ЗастосуванняКабелі застосовуються для прокладання: • одиночною прокладкою• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
товщина фазної ізоляції1,4 мм
Конструктивні особливості
Кількість жил5
Перетин жили70 кв.мм
Наявність ізоляціїТак
Тип зовнішньої оболонкиВологостійка
Зовнішній діаметр46 мм
Скрутка жилТак
Матеріал струмопровідної жилиМідь
Механічні характеристики
Мінімальна робоча температура-50 град.
Максимальна робоча температура50 град.
Мінімальний радіус вигину345 мм
Електричні характеристики
Номінальне струмове навантаження, не більше214 А
Номінальна робоча напруга1000 В
Користувальницькі характеристики
Колір ізоляціїЧерный
Найменуваннякабель мідний п'ять на сімдесят квадрат
ПВХ пластікат Полівінілхлоридний пластикат
Напрямок скручуванняПраво
Форма перерізуКругла
ВінілВініл
ТермоізоляціяПолівінілхлорид
ДаТак
Скручування дроту Так
Інформація для замовлення
  • Ціна: від 1 860 ₴/м
  • Спосіб упаковки: ПІДДОН БУХТА КАБЕЛЬНИЙ БАРАБАН
