ВВГ 5х95 Силовий кабель Мідний кабель ВВГ нг 5х95 ВВГ нгд 5х95

ВВГ 5x95-1 кВт Кабель ВВГ 5*95 Кабель мідний п'ять на дев'яносто п'ять квадратів

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

Кабелі застосовуються для прокладки: • одиночної прокладкою • у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища

Можливе виготовлення кабелю з багатодротовими струмопровідними жилами Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату

Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я при одиночній прокладці

ВВГ 5x95-1 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

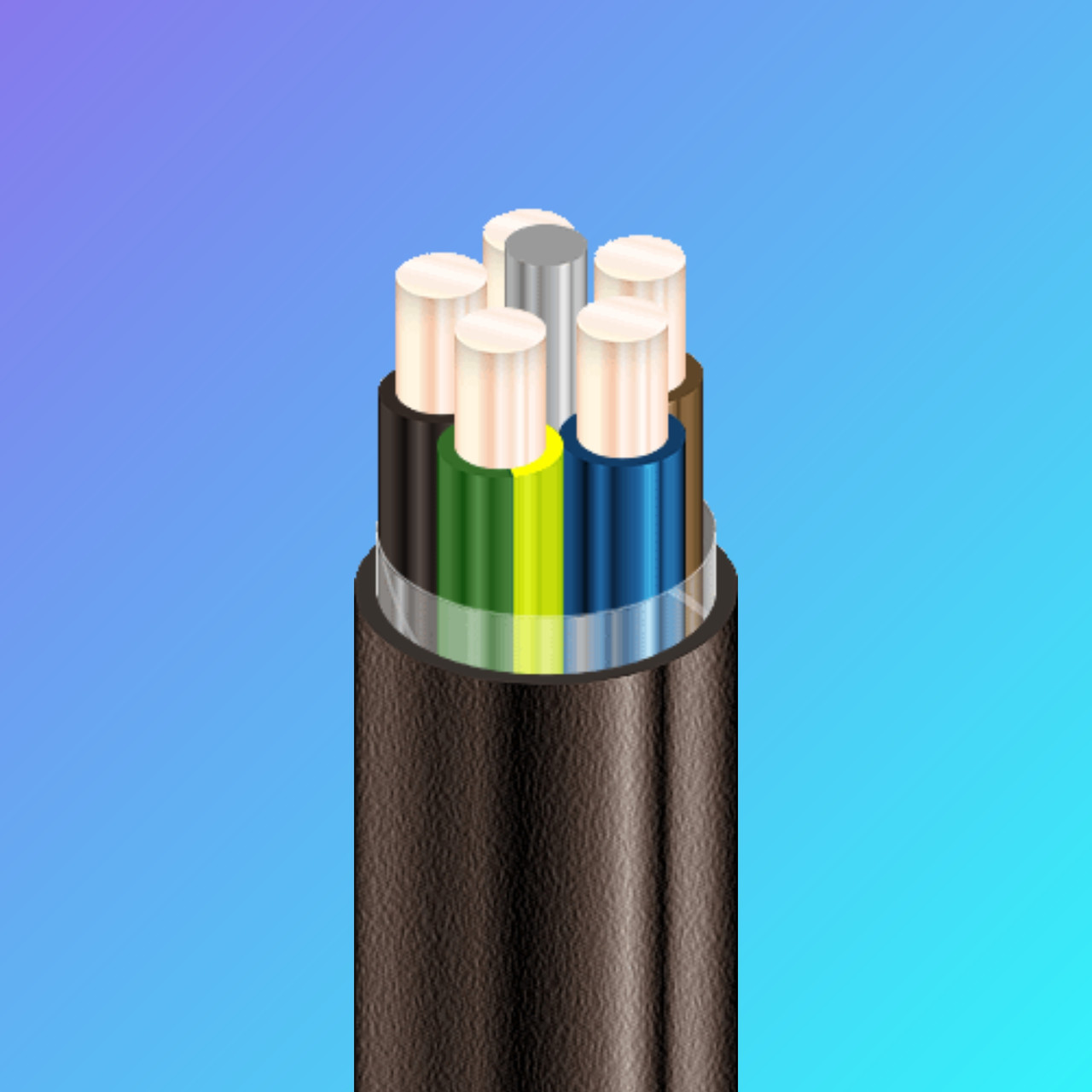

КОНСТРУКЦІЯ:

1 Мідна струмопровідна жила

2 Ізоляція з ПВХ пластикату

3 Джгут з ПВХ пластикату

4 Обмотка ПЕТ плівкою

5 Зовнішня оболонка з ПВХ пластикату

ВВГ 5x95-1 ТУ У 31.3-00214534-055:2006 вогнестійкі Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату зниженої пожежонебезпеки, із зовнішньою оболонкою з ПВХ пластикату зниженої пожежонебезпеки

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число і номінальний переріз струмопровідних жил мм 2 5 x 95

Товщина фазної ізоляції 1.6 мм

Тривало допустимі струмові навантаження на змінному струмі промислової частоти *

• при прокладке в воздухе А 242

• при прокладке в грунте А 259

Максимально допустимая температура жилы

• длительно ° С +70

• в аварийном режиме ° С +80

• при коротком замыкании ° С +250

Диапазон рабочих температур ° С -50 . . . +50

Минимальный радиус изгиба при прокладке мм 390

Расчетный наружный диаметр кабеля (справочно) ** мм 52

Масса кабеля (ориентировочно) кг/км 6640

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т № 18: 430 • 3.3 № 20: 680 • 5.2

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примечания: При заказе строительную длину изделия необходимо согласовывать с изготовителем * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м ** Возможно отклонение наружного диаметра от расчетного до ± 10 %

1. ЖГУТ из поливинилхлоридного пластиката (ПВХ ).

2. СТРУМОПРОВІДНА ЖИЛА - мідна, багатодротяна , круглої форми.

3. ІЗОЛЯЦІЯ -з полівінілхлоридного пластикату.

4. РОЗДІЛОВИЙ ШАР - у вигляді обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

5. ЗОВНІШНЯ ОБОЛОНКА - з полівінілхлоридного пластикату, допускається повторення оболонкою форми скручування.
