АСБл 1 кВ 1х630 Силовий кабель АСБл 630 квадрат Кабель 630 квадратів

Силовий кабель алюмінієвий АСБл 1 кВ один на шістьсот тридцять квадрат
Кабель алюмінієвий бронований 630 мм2
АСБл 1 1*630

АСБл 1x630-1
ГОСТ 18410-73, ТУ 16. К71-269-97
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, у олив'яній оболонці, броньовані сталевими стрічками
Кабелі застосовуються для прокладання:
• в землі (раншах) з високою корозійною активністю без блукальних струмів
• в землі (раншах) із середньою корозійною активністю, зокрема з наявністю блюдних струмів
• в шахтах, не небезпечних за газом і пилом
• за наявності небезпеки механічних пошкоджень без розтягувальних зусиль в експлуатації

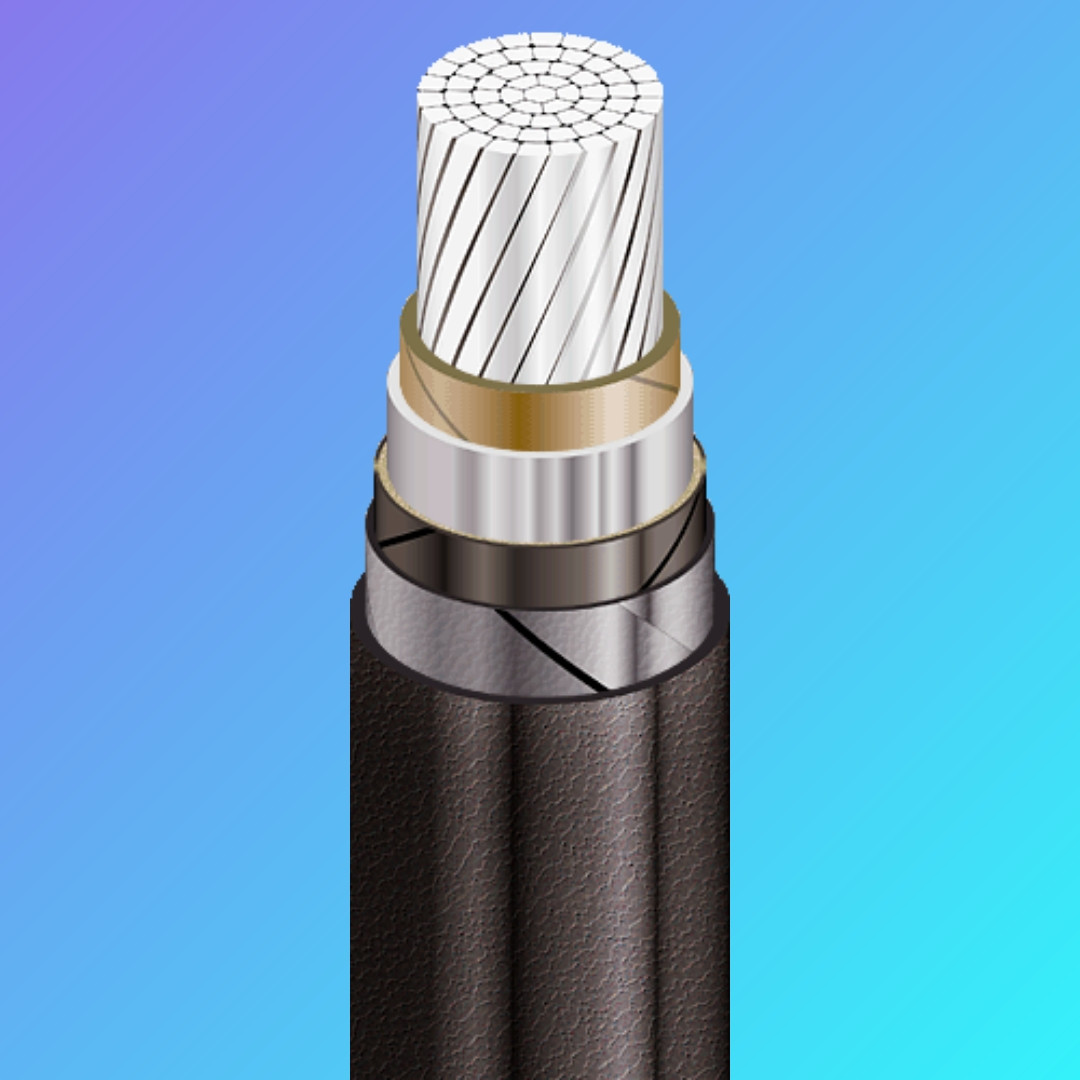

Конструкція
1 Алюмінієва багатодротова ущільнена струмопровідна жила
2 Паперова просочена ізоляція
3 Свинцева оболонка
4 Подушка під броню зі шаром пластмасових стрічок
5 Броня з двох сталевих стрічок
6 Зовнішній покрив

Технічні характеристики

Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 1 x 630
Товщина ізоляції жила-болочка мм 2.1
Товщина оболонки мм 1.46
Тривало допустимі токові навантаження на постійному струмі *
• під час прокладання в повітрі А 1122
• під час прокладання в ґрунті А 856
Діапазон робочих температур °C -50... +50
Мінімальний радіус вигину під час прокладання мм 1200
Різність рівнів по трасі прокладки, не більш ніж 25
Зовнішній діаметр металевої оболонки (праворучно) мм 37
Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 48
Маса кабелю (орієнтовно) кг/км 5490
Примітки:
Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °C, температура ґрунту плюс 15 °C, питома теплова опора ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
