АВБбШв 1x800-1 кВ
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикату
Кабелі застосовуються для прокладання:
• одиночною прокладкою
• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
• в місцях, де можливі механічні дії на кабель, зокрема незначні зусилля
Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою
Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум'я під час одиночного прокладання

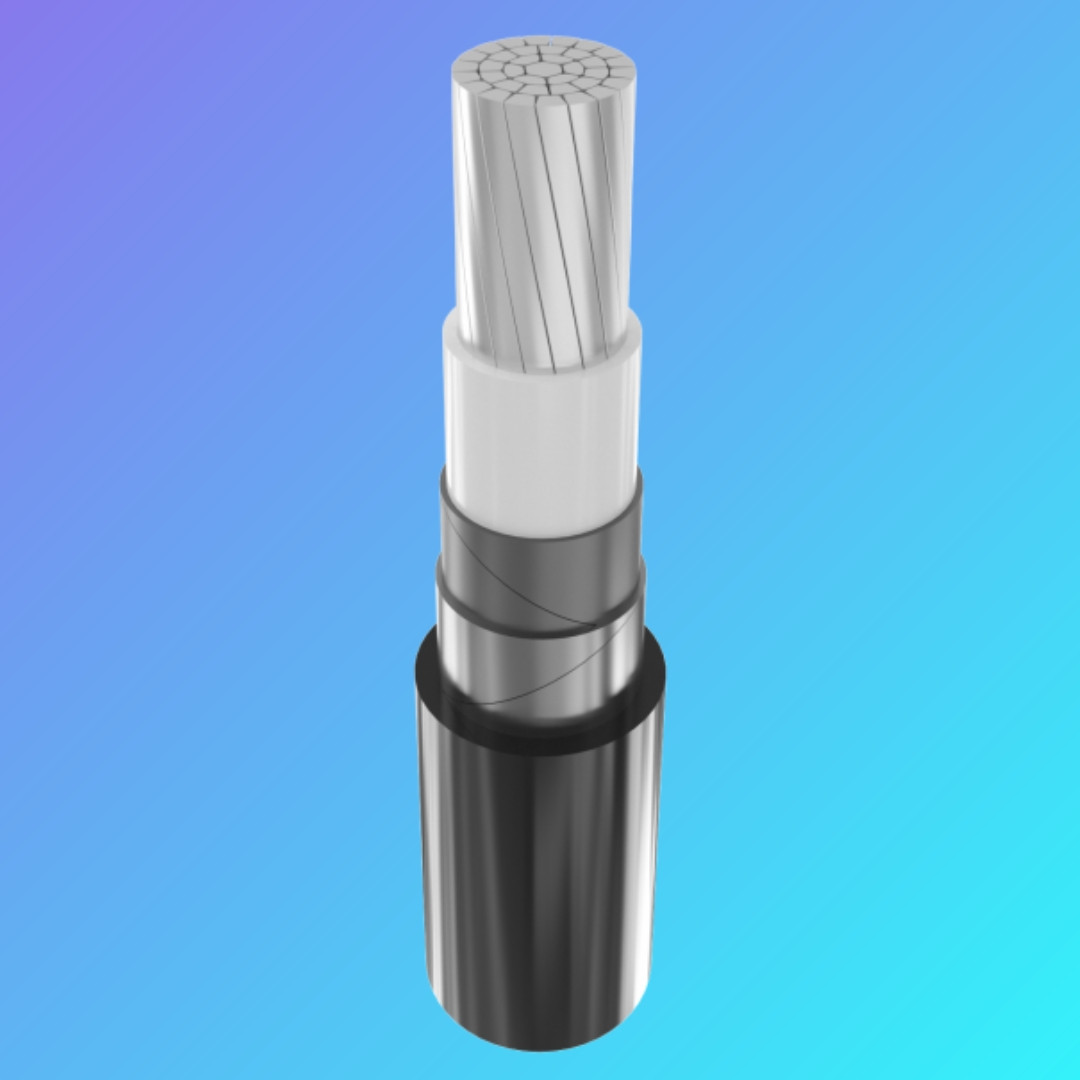

конструкція
1 Алюмінієва багатодротова ущільнена струмопровідна жила
2 Ізоляція з ПВХ-пластикунату
3 Стрічкова поясна ізоляція
4 Броня з двох сталевих оцинкованих стрічок
5 Випресований захисний шланг із ПВХ пластикату

Технічні характеристики кабелю АВББШв 1х800
Вид кліматичного виконання бронованого кабелю АВБШв 1*800 — УХЛ, категорії розміщення перша та п'ята за ГОСТ 15150-69.
Мінімальна температура експлуатації АВБШв 1х800: -50°С.
Максимальна температура експлуатації кабелю АВБШв 1*800: +50°С.
Експлуатується кабель АВБШв 1х800 за вологості повітря до 98%.
Мінімальний радіус вигину під час монтажу: 387,9 міліметрів.
Розтягувальне зусилля під час прокладання кабелю бронованого АВБШв 1х800 не має перевищувати 24000 Ньютонів.
Тривало допустима температура нагрівання жил АВББШв 1*800: 70 градусів.
Максимальна температура нагрівання жил за струмів короткого замикання не більш ніж 160 градусів, за умови, що тривалість замикання не перевищує 5 секунд.
Гранична температура нагрівання жил АВБШв 1х800 за умови невгасіння: 350 градусів.
Зовнішній діаметр силового бронованого кабелю АВБШв 1х800: 47,05 міліметрів.
Термін експлуатації 30 років від дати виготовлення.
Розрахункова маса кабелю АВБШв 1*800: 4,2 кілограма в метрі.

Токові навантаження кабелю броньованого АВБШв 1х800
Допустимий струм під час прокладання на повітрі: 858 Амперів.
Допустимий струм під час прокладання кабелю броньованого АВБШв 1х800 у землі: 713 Ампер.
Допустимий струм короткого замикання: 52000 Ампер.
Активний опір жили: 0,037 Ом на кілометр
