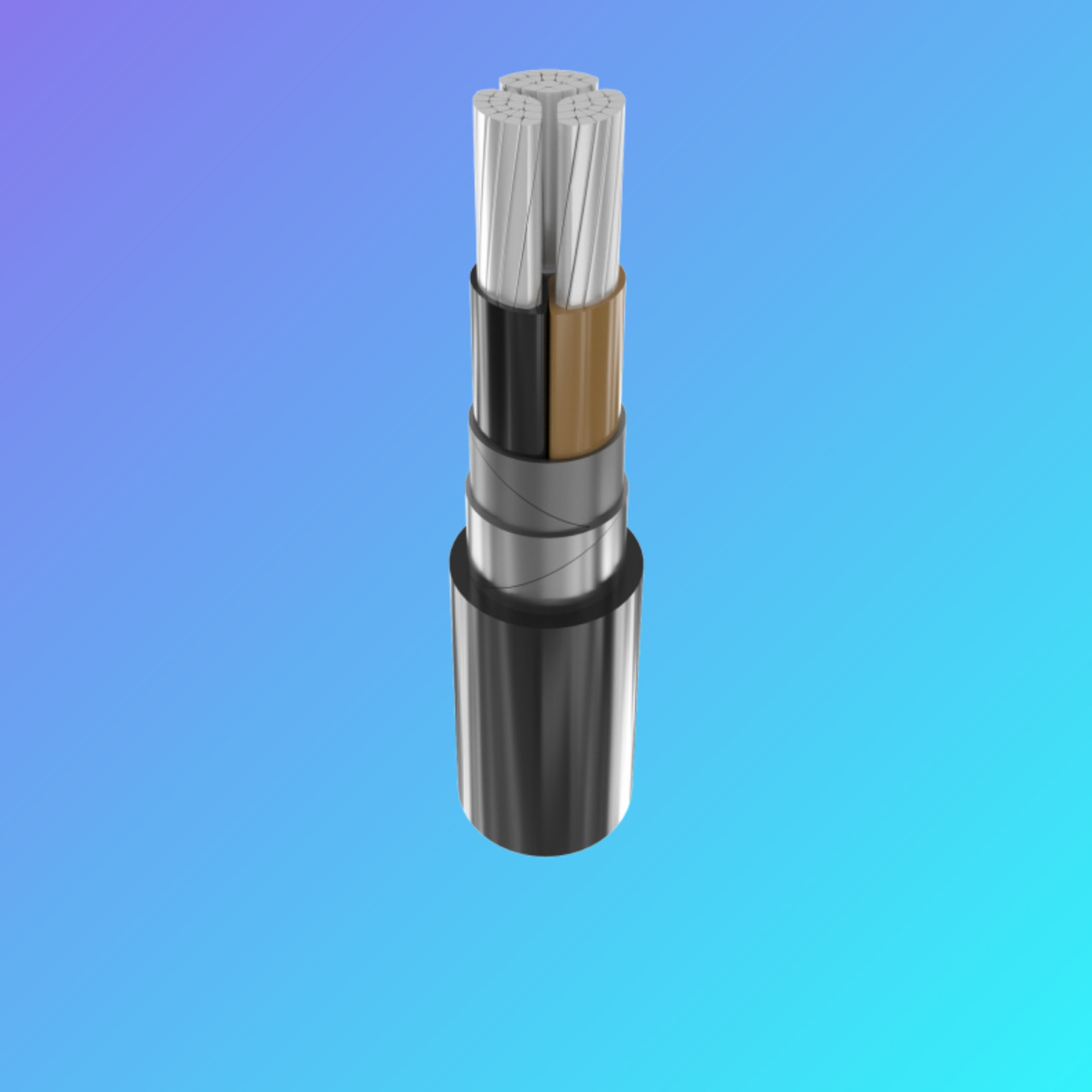

АВБбШв 3x120 -1кВ
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластиката, броновані сталевими оцинкованими стрічками, з захисним шлангом з ПВХ пластикату
Кабелі використовуються для прокладання:
• одиночна прокладка.
• у приміщеннях, на каналах і тунелях, в умовах агресивного середовища.
• в місцях, де можливі механічні впливи на кабель, у тому числі незначні розтягувальні зусилля.
Можливо, виготовляється кабеля з багатопровідними токопровідними жилетами.
Можливо, виробництво кабелю з неоцинкованою бронею, покритою шаром бітуму і ПЕТ плівкою
Виготовлення кабелю з поясною ізоляцією з ПВХ пластикату
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ 10000000
Вироби даної марки відповідають вимогам:
• Стійкість до полум’я під час одиночної прокладки.

конструкція

1 Алюмінієва токопроводна жила
2 Ізоляція з ПВХ пластикату
3 Лінтонна поясна ізоляція
4 Броня з двох сталевих оцинкованих стрічок
5 Захисний захисний шланг з ПВХ пластику

Технічні характеристики
Номінальне напруження кВ 1
Число і номінальний переріз токопроводців жив мм 2 3 x 120
Товщина фазної ізоляції мм 1.6
Тривалість допустиме навантаження на змінному струмі промислової частоти *
• Під час прокладання повітря в повітрі А 229
• Під час прокладання ґрунту А 244
Максимальна допустима температура існувала
• тривала ° C +70
• у аварійному режимі ° C +90
• при короткому замиканні ° C +160
Діапазон робочих температур C -50... +50
Мінімальний радіус вигину при прокладці мм 277.5
Розрахувати зовнішній діаметр кабеля (правильно) ** мм 37
Маса кабеля (орієнтично) кг/км 2000
Розрахована довжина кабеля і маса брутто при поставці на барабанах м, т?
№ 16а: 700 • 1.7
№ 18: 800 • 2.1
Нотатки:
Замовивши будівельну довжину, ви можете зварити її так, щоб вона була злагоджена з виробником.
* Тривалість допустимих точних навантажень розрахована на такі умови: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, ручне теплове протистояння грунту 1.2 °К/Вт, глибина прокладки в грунті 0.7 м.
** Можливе відхилення зовнішнього діаметру від розрахунку до булі 10 %

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
