АВВГ 4х50
від 178 ₴/м
Показати оптові ціни- В наявності
- Оптом і в роздріб
|

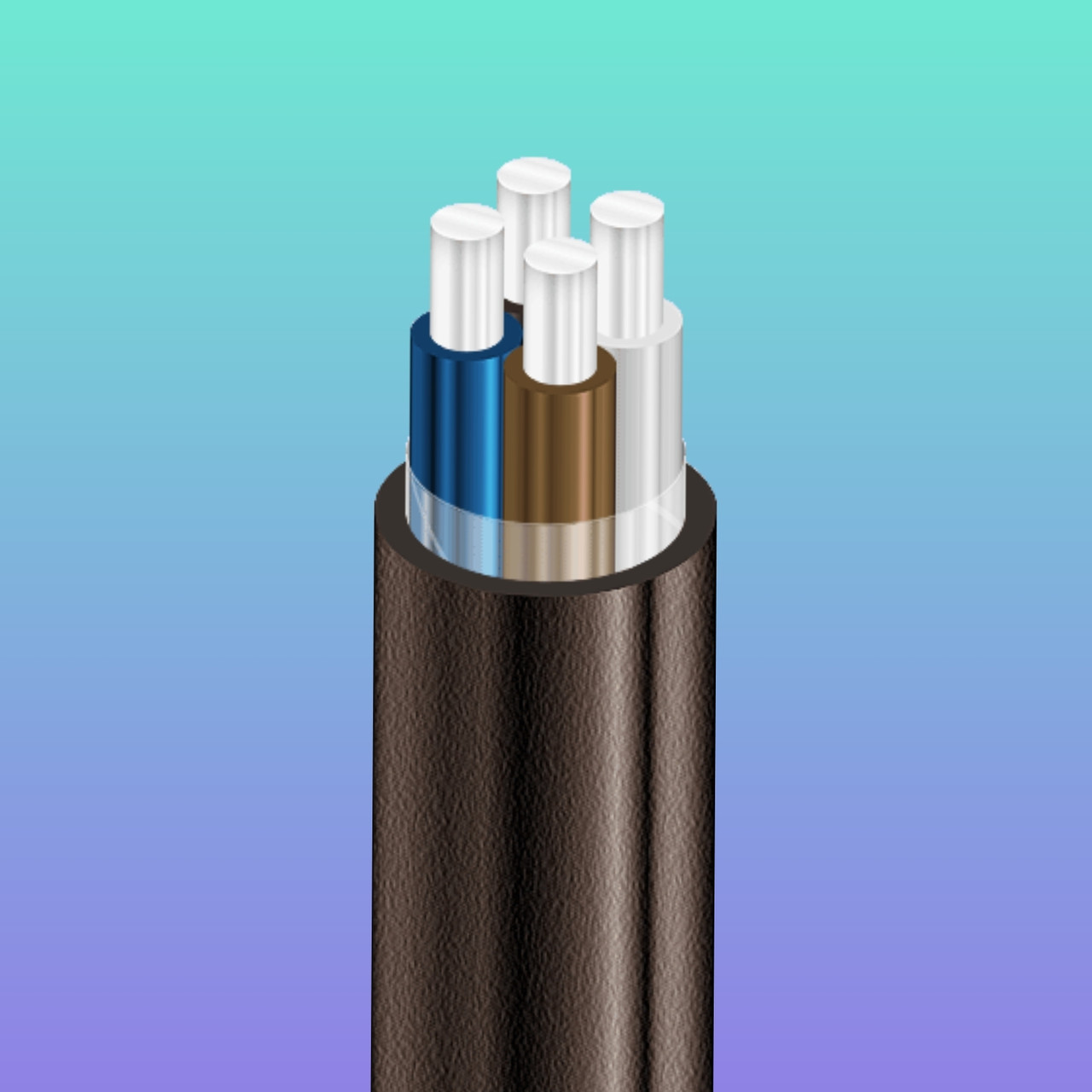

АВВГ 4x50 АВВГ 4*50 Кабель алюмінієвий чотири жили на п'ятдесят квадрат |
||
| Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | ||
| Кабелі застосовуються для прокладки: | ||
| • одиночної прокладкою | ||
| • у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища | ||
| Можливе виготовлення кабелю з багатодротовими струмопровідними жилами | ||
| Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату | ||
| Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000 | ||
| Вироби цієї марки відповідають вимогам: | ||
| • стійкість до поширення полум'я при одиночній прокладці | ||
| АВВГ 4x50 4*50 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
|
| Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | |
| КОНСТРУКЦІЯ: | |
| 1 | Алюмінієва струмопровідна жила |
| 2 | Ізоляція з ПВХ пластикату |
| 3 | Зовнішня оболонка з ПВХ пластикату |
| АВВГ 4x50 4*50 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
||||
| Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | ||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||
| Номінальна напруга | кВ | 1 | ||
| Число і номінальний переріз струмопровідних жил | мм 2 | 4 x 50 | ||
| Товщина фазної ізоляції | мм | 1.4 | ||
| Тривало допустимі струмові навантаження на змінному струмі промислової частоти * | ||||
| • при прокладці в повітрі | А | 117 | ||
| • при прокладці в грунті | А | 132 | ||
| Максимально допустима температура жили | ||||
| • довгостроково | ° З | +70 | ||
| • в аварійному режимі | ° З | +90 | ||
| • при короткому замиканні | ° З | +160 | ||
| Діапазон робочих температур | ° З | -50 . . . +50 | ||
| Мінімальний радіус вигину при прокладці | мм | 210 | ||
| Розрахунковий зовнішній діаметр кабелю (довідково) ** | мм | 28 | ||
| Маса кабелю (орієнтовно) | кг/км | 970 | ||
| Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах | м, т |
|
||
УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯПримітки: .
При замовленні будівельну довжину виробу необхідно погоджувати з виробником* Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
1.СТРУМОПРОВІДНА ЖИЛА - алюмінієва, однодротяна, круглої форми
2.ІЗОЛЯЦІЯ -з полівінілхлоридного пластикату.
3.РОЗДІЛОВИЙ ШАР - у вигляді обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).
4.ЗОВНІШНЯ ОБОЛОНКА - з полівінілхлоридного пластикату, допускається повторення оболонкою форми скрутки
| Число і номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції,мм | Маса кабелю, кг/км (орієнтовно) | Мінім-ний радіус вигину при прокладці, мм | Тривало допустимі струмові навантаження одножильних і багатожильних кабелів на змінному струмі*, А | |
| при прокладанні на повітрі | при прокладці в землі | |||||
| 4х2,5 | 10 | 0,6 | 120 | 75 | 20 | 26 |
| 4х4 | 12 | 0,7 | 170 | 90 | 27 | 34 |
| 4х6 | 13 | 0,7 | 200 | 98 | 34 | 41 |
| 4х10 | 16 | 0,9 | 310 | 120 | 47 | 55 |
| 4х16 | 18 | 0,9 | 420 | 135 | 62 | 72 |
| 4х25 | 22 | 1,1 | 580 | 165 | 81 | 95 |
| 4х35 | 25 | 1,1 | 720 | 188 | 99 | 114 |
| 4х50 | 28 | 1,3 | 940 | 210 | 117 | 133 |
| * Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання у ґрунті 0,7 м | ||||||
#АВВГ #АВВГ4Х120 #АВВГ4Х150 #АВВГ4Х185 #АВВГ4Х240 #АВВГ4Х95 #АВВГ4Х70 #АВВГ4Х50 #АВВГ4Х35 #АВВГ4Х25 #АВВГ4Х16 #АВВГ2Х16
#Кабель #ВВГнгд4х240 #ввг4х240 #ввг4х185 #ввг4х150 #ввг4х120 #ввг4х95 #ввг4х70 #ввг4х50 #ввг4х35 #ввг4х25 #ввг4х16 #ввг4х10 #ввг #ввгнг #ввгнгд #медныйкабель #силовойкабель
| Основні атрибути | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Гарантійний термін | 36 |
| Упаковка | Котушка |
| Термін служби | 25 |
| Конструкція кабелю | Жорстка |
| Тип дроту | Силовий |
| кабель аввг 4х50 | аввг 4х50 |
| Колір ізоляції | Черный |
| Тип зовнішньої оболонки | Вологостійка |
| Основні | |
| товщина фазної ізоляції | 1,4 мм |
| Застосування | для прокладки:• одиночної прокладкою• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища |
| Струмові навантаження при прокладки повітрі | 117 |
| Конструктивні особливості | |
| Матеріал струмопровідної жили | алюміній |
| зовнішня оболонка | ПВХ ПЛАСТИКАТ |
- Ціна: від 178 ₴/м
- Спосіб упаковки: БУХТА ПІДДОН КАБЕЛЬНИЙ БАРАБАН
