АВВГ 4х120
від 425 ₴/м
Показати оптові ціни- В наявності
- Оптом і в роздріб
АВВГ 4х120В наявності
від 425 ₴/м
+380 (98) 129-27-89
повернення товару протягом 14 днів за домовленістю
|
АВВГ 4x120 АВВГ 4*120 Кабель алюмінієвий чотири жили на сто двадцять квадрат |
||
| Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | ||
| Кабелі застосовуються для прокладки: | ||
| • одиночної прокладкою | ||
| • у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища | ||
| Можливе виготовлення кабелю з багатодротовими струмопровідними жилами | ||
| Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату | ||
| Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000 | ||
| Вироби цієї марки відповідають вимогам: | ||
| • стійкість до поширення полум'я при одиночній прокладці | ||
| АВВГ 4x120 Кабель 4*120 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
|
| Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | |

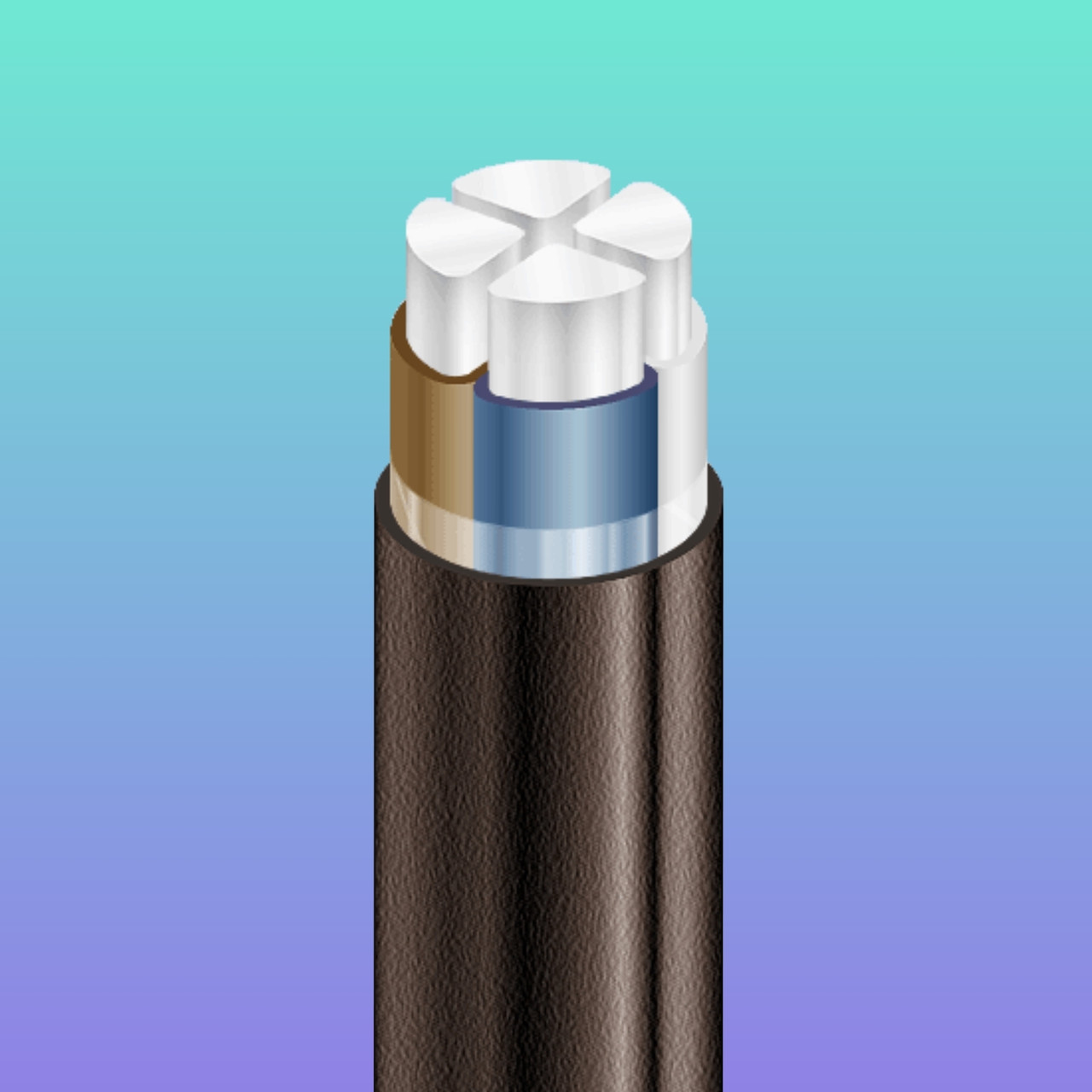

| КОНСТРУКЦІЯ: | |
| 1 | Алюмінієва струмопровідна жила |
| 2 | Ізоляція з ПВХ пластикату |
| 3 |
Зовнішня оболонка з ПВХ пластикатам |
| АВВГ 4x120 Кабель 4*120 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номінальна напруга | кВ | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число і номінальний переріз струмопровідних жил | мм 2 | 4 x 120 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Товщина фазної ізоляції | мм | 1.6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тривало допустимі струмові навантаження на змінному струмі промислової частоти * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • при прокладці в повітрі | А | 212 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • при прокладці в грунті | А | 226 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимально допустима температура жили | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • довгостроково | ° З | +70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • в аварійному режимі | ° З | +90 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • при короткому замиканні | ° З | +160 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Діапазон робочих температур | ° З | -50 . . . +50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Мінімальний радіус вигину при прокладці | мм | 285 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Розрахунковий зовнішній діаметр кабелю (довідково) ** | мм | 38 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Маса кабелю (орієнтовно) | кг/км | 1990 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах | м, т |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ . | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| При замовленні будівельну довжину виробу необхідно погоджувати з виробником | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
1.СТРУМОПРОВІДНА ЖИЛА - алюмінієва, однодротяна, круглої форми 2.ІЗОЛЯЦІЯ -з полівінілхлоридного пластикату. 3.РОЗДІЛОВИЙ ШАР - у вигляді обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність). 4.ЗОВНІШНЯ ОБОЛОНКА - з полівінілхлоридного пластикату, допускається повторення оболонкою форми скрутки
#АВВГ #АВВГ4Х120 #АВВГ4Х150 #АВВГ4Х185 #АВВГ4Х240 #АВВГ4Х95 #АВВГ4Х70 #АВВГ4Х50 #АВВГ4Х35 #АВВГ4Х25 #АВВГ4Х16 #АВВГ2Х16 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
| Основні | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Тип дроту | Силовий |
| Конструкція кабелю | Жорстка |
| Упаковка | Котушка |
| Маса | 1.9 кг/м |
| Гарантійний термін | 36 міс |
| Термін служби | 25 років |
| Застосування | одиночною прокладкою • в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища |
| Струмові навантаження при прокладки повітрі | 212 А |
| Конструктивні особливості | |
| Кількість жил | 4 |
| Перетин жили | 120 кв.мм |
| Наявність ізоляції | Так |
| Матеріал ізоляції | Вініл |
| Термоізоляція | Полівінілхлорид |
| Тип зовнішньої оболонки | Вологостійка |
| Материал оболочки | Полівінілхлоридний пластикат |
| Колір ізоляції | Чорний |
| Зовнішній діаметр | 38 мм |
| Скрутка жил | Так |
| Форма перерізу | Кругла |
| Матеріал струмопровідної жили | Алюміній |
| зовнішня оболонка | ПВХ ПЛАСТИКАТ |
| Механічні характеристики | |
| Мінімальна робоча температура | -50 град. |
| Максимальна робоча температура | 50 град. |
| Мінімальний радіус вигину | 285 мм |
| Електричні характеристики | |
| Номінальне струмове навантаження, не більше | 226 А |
| Номінальна робоча напруга | 1000 В |
| Користувальницькі характеристики | |
| кабель аввг 4х120 | аввг 4х120 |
| Да | Так |
| Скручування дроту | Так |
Інформація для замовлення
- Ціна: від 425 ₴/м
- Спосіб упаковки: БУХТА ПІДДОН КАБЕЛЬНИЙ БАРАБАН
