АПВБШп 4x185 Силовий кабель АПВБШп нгд 4*185 Кабель зі зшитого поліетилену 4*185

АПвБбШп 4x185 -1 кВ Силовий кабель 4*185 Кабель АПвБбШп 185 мм2

 Кабель алюмінієвий броньований із зшитого поліетилену 185 квадрат

 ТУ У 31.3-00214534-048:2007

 Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із поліетилену.

 Кабелі застосовуються для прокладання:

 • у каналах, тунелях, колекторах, у землі (траншеях), в умовах агресивного середовища

 • у місцях, де можливі механічні впливи на кабель, у т. ч. незначні зусилля, що розтягують

 Можливе виготовлення кабелю з багатодротовими струмопровідними жилами

 АПВБШп 4x185-1

 ТУ У 31.3-00214534-048:2007

 Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із поліетилену.

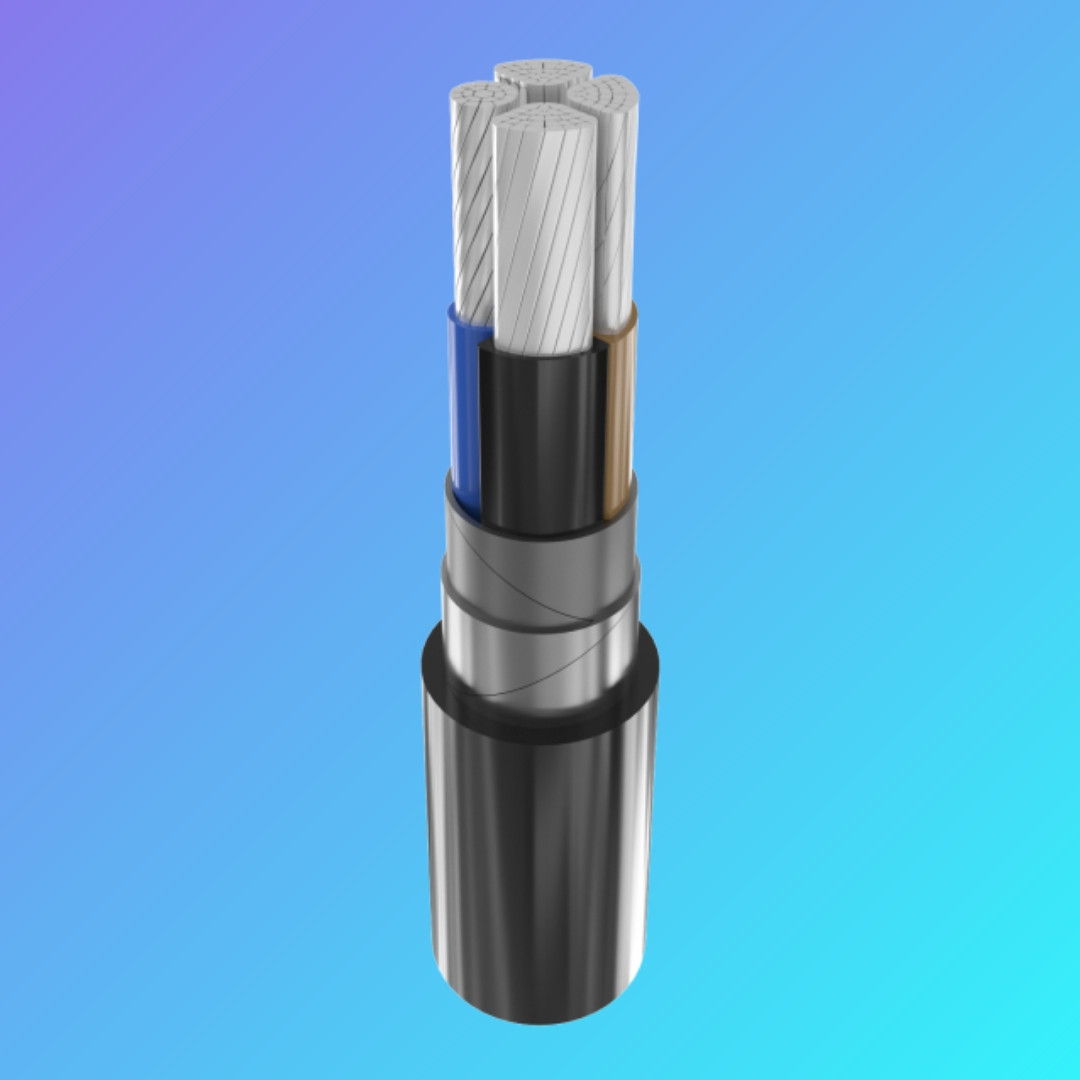

 Конструкція:

 1 Алюмінієва струмопровідна жила

 2 Ізоляція зі зшитого поліетилену

 3 Джгут із ПВХ пластикату

 4 Поясна ізоляція із ПВХ пластикату

 5 Броня з двох сталевих оцинкованих стрічок

 6 Випресований захисний шланг із поліетилену.

 АПВБШп 4x185-1

 ТУ У 31.3-00214534-048:2007

 Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із поліетилену.

 технічні характеристики:

 Номінальна напруга кВ 1

 Число та номінальний переріз струмопровідних жил мм 2 4 x 185

 Товщина фазної ізоляції мм 1.6

 Довго допустимі струмові навантаження на змінному струмі промислової частоти *

 • під час прокладання в повітрі А 355

 • при прокладанні в ґрунті А 317

 Максимально допустима температура жили

 • довгостроково ° С +90

 • в аварійному режимі ° С +130

 • при короткому замиканні ° С +250

 Діапазон робочих температур °С-60. . . +50

 Мінімальний радіус вигину при прокладанні мм 397.5

 Розрахунковий зовнішній діаметр кабелю (довідково)** мм 53

 Маса кабелю (орієнтовно) кг/км 4050

 Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т

 №18: 400 • 2.1

 № 20: 630 • 3.2

 Примітки:

 При замовленні будівельної довжини виробу необхідно погоджувати з виробником

 * Довго допустимі струмові навантаження розраховані під час роботи у чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладки в ґрунті 0.7 м

 ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
