АПВБШп 4x95 Силовий кабель АПВБШп нгд 4*95 Кабель зі зшитого поліетилену 4*95

АПвБбШп 4x95 -1 кВ Силовий кабель 4*95 Кабель АПвБбШп 95 мм2

 Кабель алюмінієвий броньований із зшитого поліетилену 95 квадрат

 ТУ У 31.3-00214534-048:2007

 Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із поліетилену.

 Кабелі застосовуються для прокладання:

 • у каналах, тунелях, колекторах, у землі (траншеях), в умовах агресивного середовища

 • у місцях, де можливі механічні впливи на кабель, у т. ч. незначні зусилля, що розтягують

 Можливе виготовлення кабелю з багатодротовими струмопровідними жилами

 АПвБбШп 4x95 -1

 ТУ У 31.3-00214534-048:2007

 Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із поліетилену.

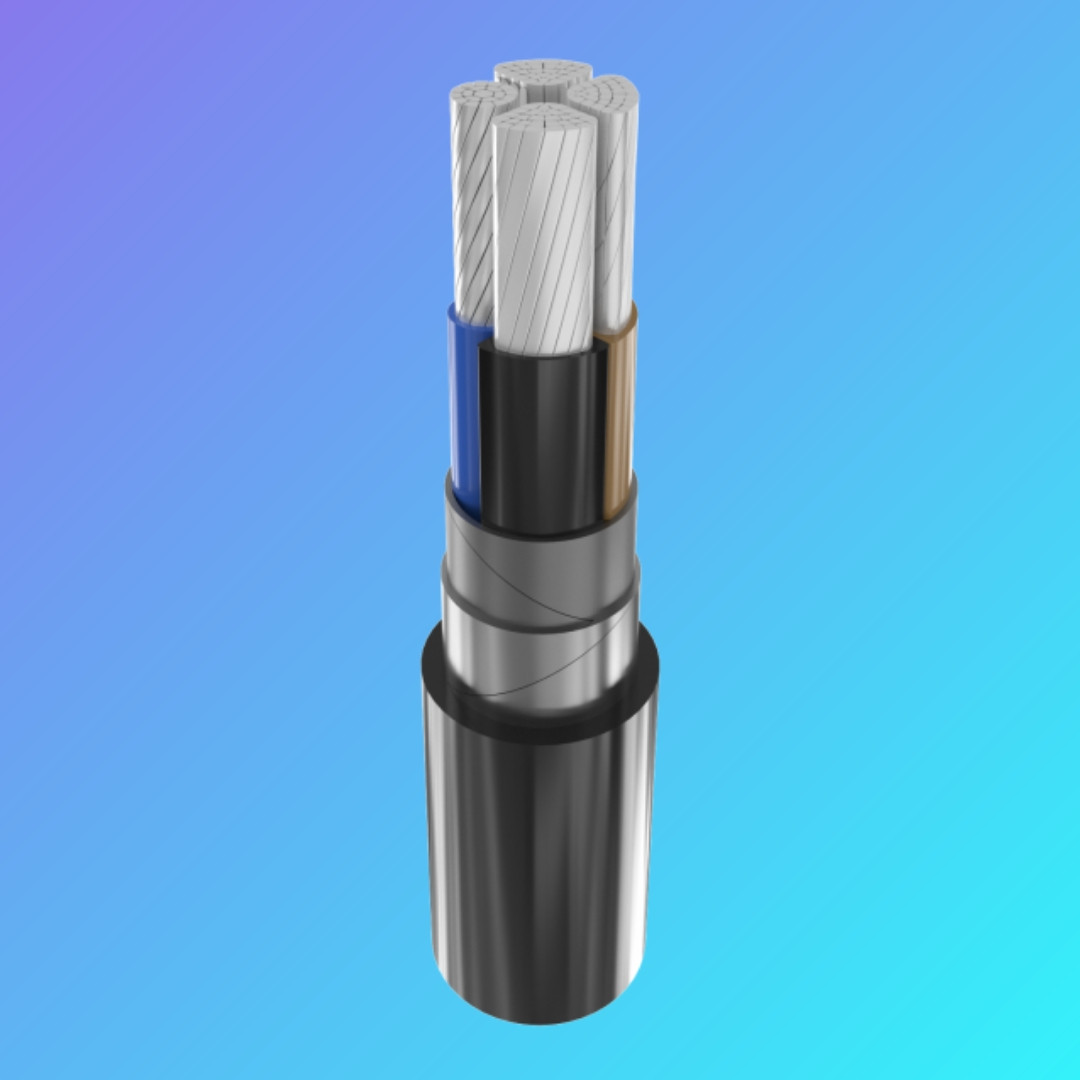

 Конструкція:

 1 Алюмінієва струмопровідна жила

 2 Ізоляція зі зшитого поліетилену

 3 Джгут із ПВХ пластикату

 4 Поясна ізоляція із ПВХ пластикату

 5 Броня з двох сталевих оцинкованих стрічок

 6 Випресований захисний шланг із поліетилену.

 АПвБбШп 4x95 -1

 ТУ У 31.3-00214534-048:2007

 Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із поліетилену.

 технічні характеристики:

 Номінальна напруга кВ 1

 Число та номінальний переріз струмопровідних жил мм 2 4 x 95

 Товщина фазної ізоляції мм 1.1

 Довго допустимі струмові навантаження на змінному струмі промислової частоти *

 • під час прокладання в повітрі А 230

 • при прокладанні в ґрунті А 216

 Максимально допустима температура жили

 • довгостроково ° С +90

 • в аварійному режимі ° С +130

 • при короткому замиканні ° С +250

 Діапазон робочих температур °С-60. . . +50

 Мінімальний радіус вигину при прокладанні мм 300

 Розрахунковий зовнішній діаметр кабелю (довідково)** мм 40

 Маса кабелю (орієнтовно) кг/км 2290

 Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т

 № 16а: 630 • 1.7

 №18: 720 • 2.1

 № 20: 1160 • 3.3

 Примітки:

 При замовленні будівельної довжини виробу необхідно погоджувати з виробником

 * Довго допустимі струмові навантаження розраховані під час роботи у чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладки в ґрунті 0.7 м

 ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
