АПВБШп 4x50 Силовий кабель АПББШп нг 4*50 Кабель зі зшитого поліетилену 4*50

АПвБбШп 4x50 -1 кВ Силовий кабель 4*50 Кабель АПвБбШп 50 мм2

Кабель алюмінієвий броньований із зшитого поліетилену 50 квадрат

ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із поліетилену.

Кабелі застосовуються для прокладання:

• у каналах, тунелях, колекторах, у землі (траншеях), в умовах агресивного середовища

• у місцях, де можливі механічні впливи на кабель, у т. ч. незначні зусилля, що розтягують

Можливе виготовлення кабелю з багатодротовими струмопровідними жилами

АПВБШп 4x50-1

ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із поліетилену.

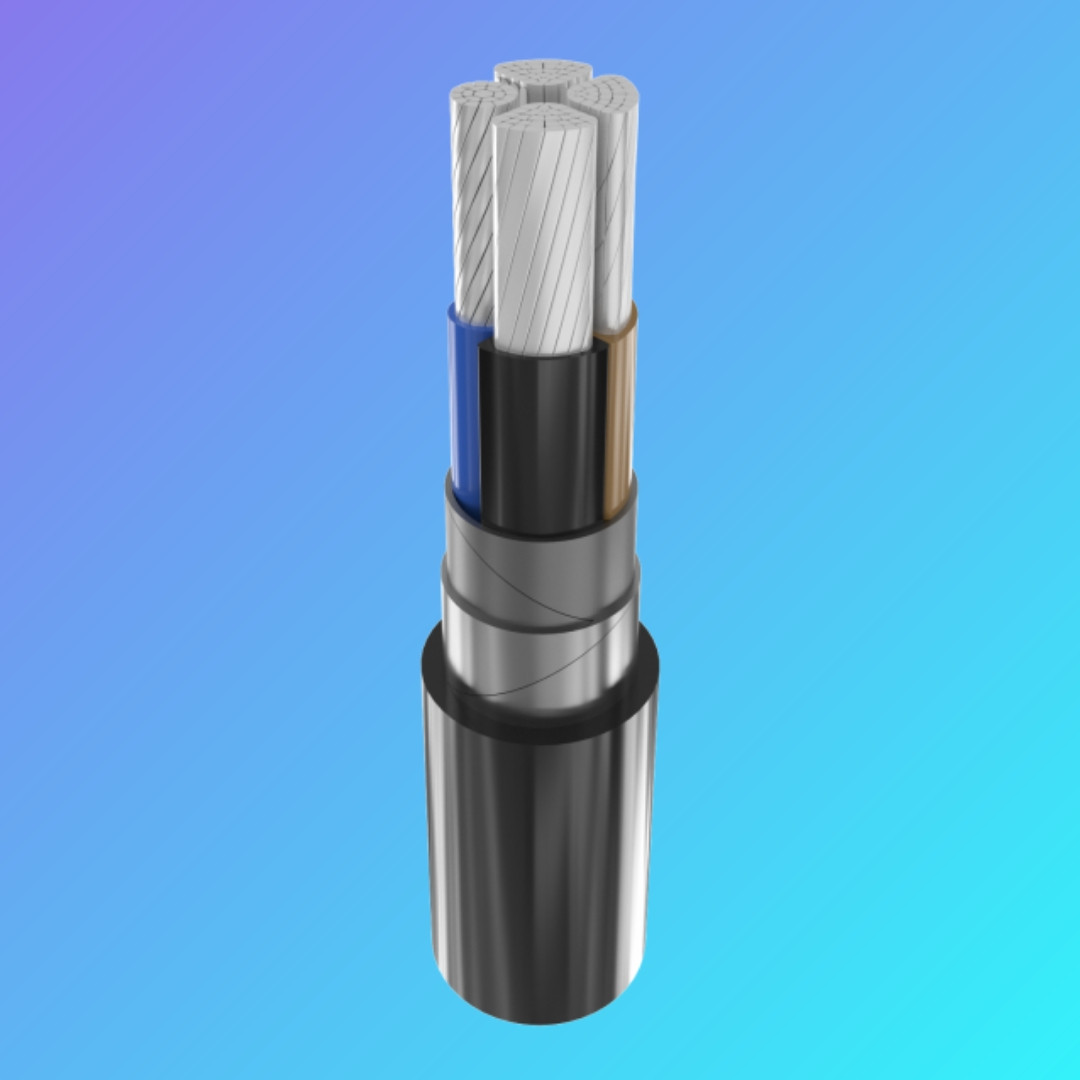

Конструкція:

1 Алюмінієва струмопровідна жила

2 Ізоляція зі зшитого поліетилену

3 Джгут із ПВХ пластикату

4 Поясна ізоляція із ПВХ пластикату

5 Броня з двох сталевих оцинкованих стрічок

6 Випресований захисний шланг із поліетилену.

АПВБШп 4x50-1

ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із поліетилену.

технічні характеристики:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 4 x 50

Товщина фазної ізоляції мм 1

Довго допустимі струмові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 146

• при прокладанні в ґрунті А 146

Максимально допустима температура жили

• довгостроково ° С +90

• в аварійному режимі ° С +130

• при короткому замиканні ° С +250

Діапазон робочих температур °С-60. . . +50

Мінімальний радіус вигину при прокладанні мм 270

Розрахунковий зовнішній діаметр кабелю (довідково)** мм 36

Маса кабелю (орієнтовно) кг/км 1420

Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т

№16а: 780 • 1.4

№18: 890 • 1.7

Примітки:

При замовленні будівельної довжини виробу необхідно погоджувати з виробником

* Довго допустимі струмові навантаження розраховані під час роботи у чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладки в ґрунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
