АПвВГ 1x400-1 кВ

Кабель 400 мм² Силовий кабель 400 квадратів

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, із зовнішньою оболонкою із ПВХ пластику •

Кабелі застосовують сухих каналах та тунелях, в умовах агресив 4809:2007: ПБ100000000 Вироби цієї марки відповідають вимогам:

АПвВГ 1x400-1

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, із зовнішньою оболонкою із ПВХ пластикату

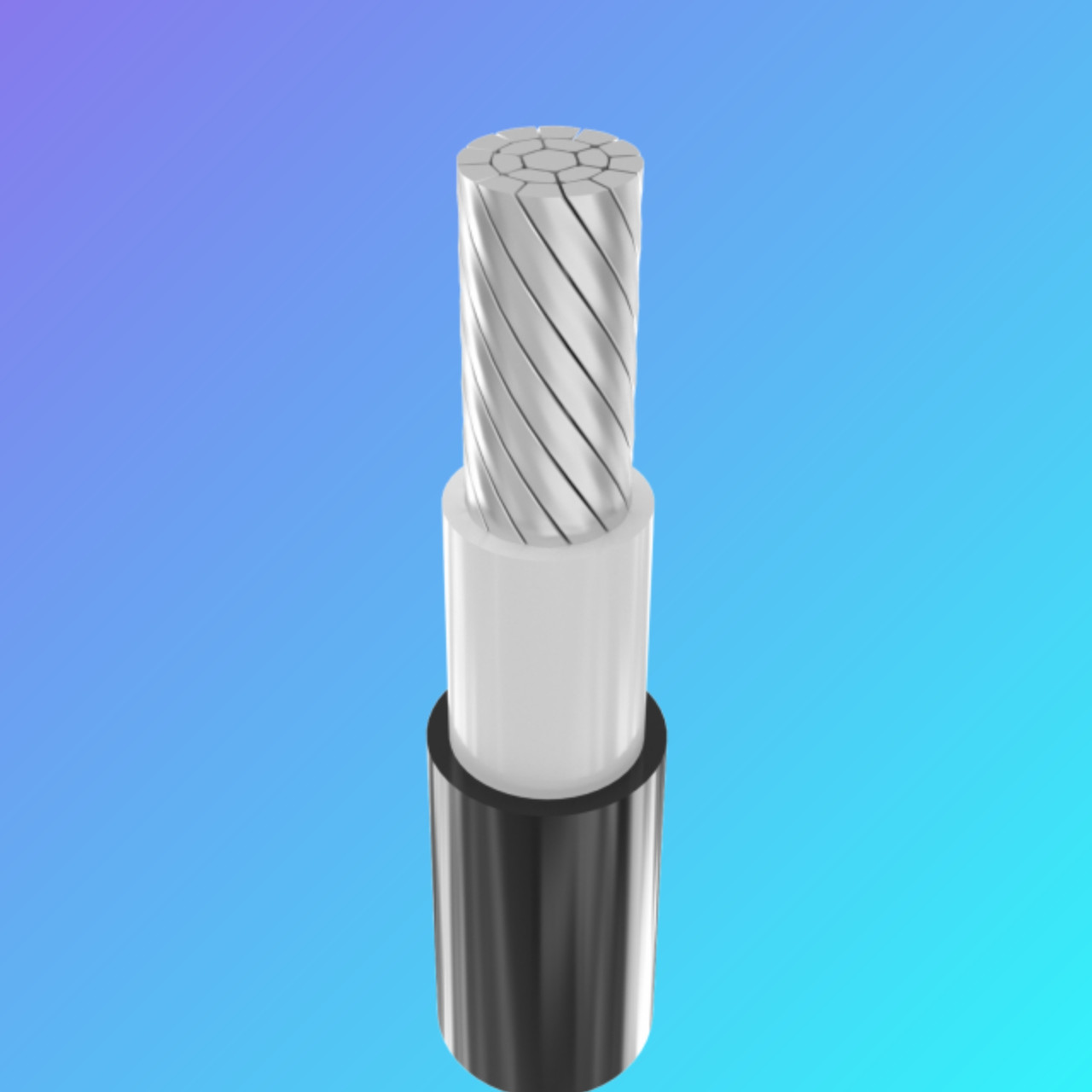

конструкція:

1 Алюмінієва багатодротяна ущільнена струмопровідна жила

2 Ізоляція зі зшитого поліетилену

3 Наручна оболонка з ПВХ пластику

технічні характеристики:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 1 x 400

Товщина фазної ізоляції мм 2

Довго допустимі струмові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 682

• при прокладанні в ґрунті А 523

Довго допустимі струмові навантаження на постійному струмі *

• під час прокладання в повітрі А 871

• при прокладанні в ґрунті А 822

Максимальна допустима температура жила

• довгостроково ° С +90

• в аварійному режимі ° С +130

• при короткому замиканні ° С +250

Діапазон робочих температур °С-50. . . +50

Мінімальний радіус вигину при прокладанні мм 330

Розрахунковий зовнішній діаметр кабелю (довідково)** мм 33

Маса кабелю (орієнтовно) кг/км 1450

Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т

№14: 540 • 1.0

№16а: 870 • 1.5

№18: 1000 • 1.9

Примітки:

При замовленні будівельної довжини виробу необхідно погоджувати з виробником

* Довго допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 ° С, температура грунту плюс 15 ° С, питомий тепловий опір грунту 1.2 ° К • м / Вт, глибина прокладки в грунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
