АПвВГ 4х150 АПвВг нг 4*150 АПвВГ нгд 4*150

АПвВГ 4x150 -1 кВ

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЗ, з ізоляцією зі зшитого поліетилену, із зовнішньою оболонкою з ПВХ пластику •

Кабелі застосовують сухих каналах та тунелях, в умовах агресивного середовища Можливе виготовлення кабелю з багатодротовими струмопровідними жилами Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000 Вироби даної марки відповідають вимогам прокладці

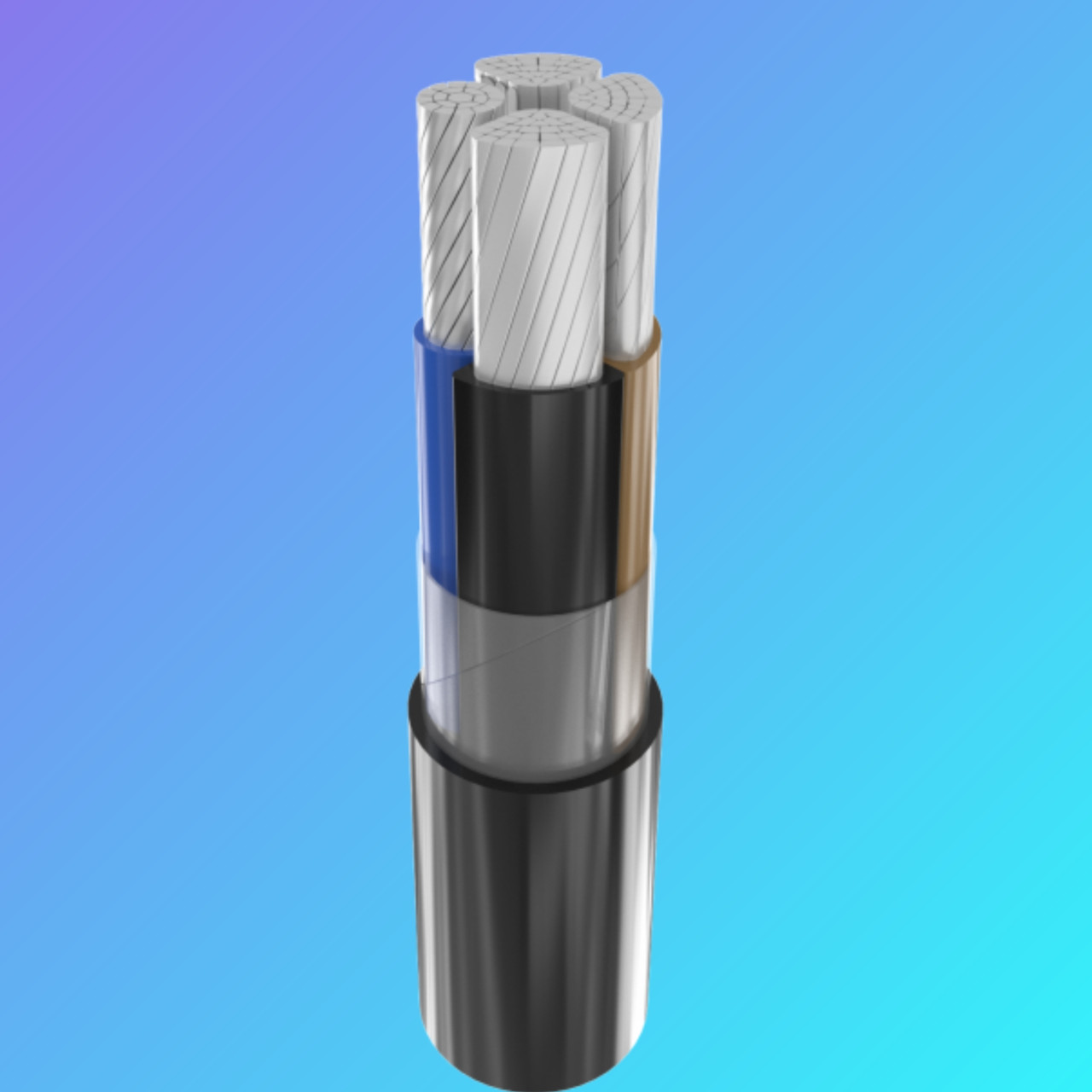

конструкція

1 Алюмінієва струмопровідна жила

2 Ізоляція із зшитого поліетилену

3 Джгут із ПВХ пластикату

4 Обмотка ПЕТ плівкою

5 Зовнішня оболонка із ПВХ пластикату

технічна характеристика

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 4 x 150

Товщина фазної ізоляції мм 1.4

Довго допустимі струмові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 306

• при прокладанні в ґрунті А 278

Максимальна допустима температура жила

• довгостроково ° С +90

• в аварійному режимі ° С +130

• при короткому замиканні ° С +250

Діапазон робочих температур °С-50. . . +50

Мінімальний радіус вигину при прокладанні мм 315

Розрахунковий зовнішній діаметр кабелю (довідково)** мм 42

Маса кабелю (орієнтовно) кг/км 2250

Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т

№16а: 570 • 1.5

№18: 660 • 1.9

№20: 1050 • 3.0

Примітки:

При замовленні будівельної довжини виробу необхідно погоджувати з виробником

* Довго допустимі струмові навантаження розраховані під час роботи у чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладки в ґрунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
