 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

 Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із поліетилену.

 Кабелі застосовуються для прокладання:

 • одиночною прокладкою

 • у приміщеннях, у сухих каналах та тунелях, в умовах агресивного середовища

 • у місцях, де можливі механічні впливи на кабель, у т. ч. незначні зусилля, що розтягують

 Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою

 Можливе виготовлення кабелю з поясною ізоляцією із ПВХ пластикату.

 Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

 Вироби цієї марки відповідають вимогам:

 • стійкість до поширення полум'я при одиночній прокладці

 АПВБШп 1x400-1

 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

 Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із поліетилену.

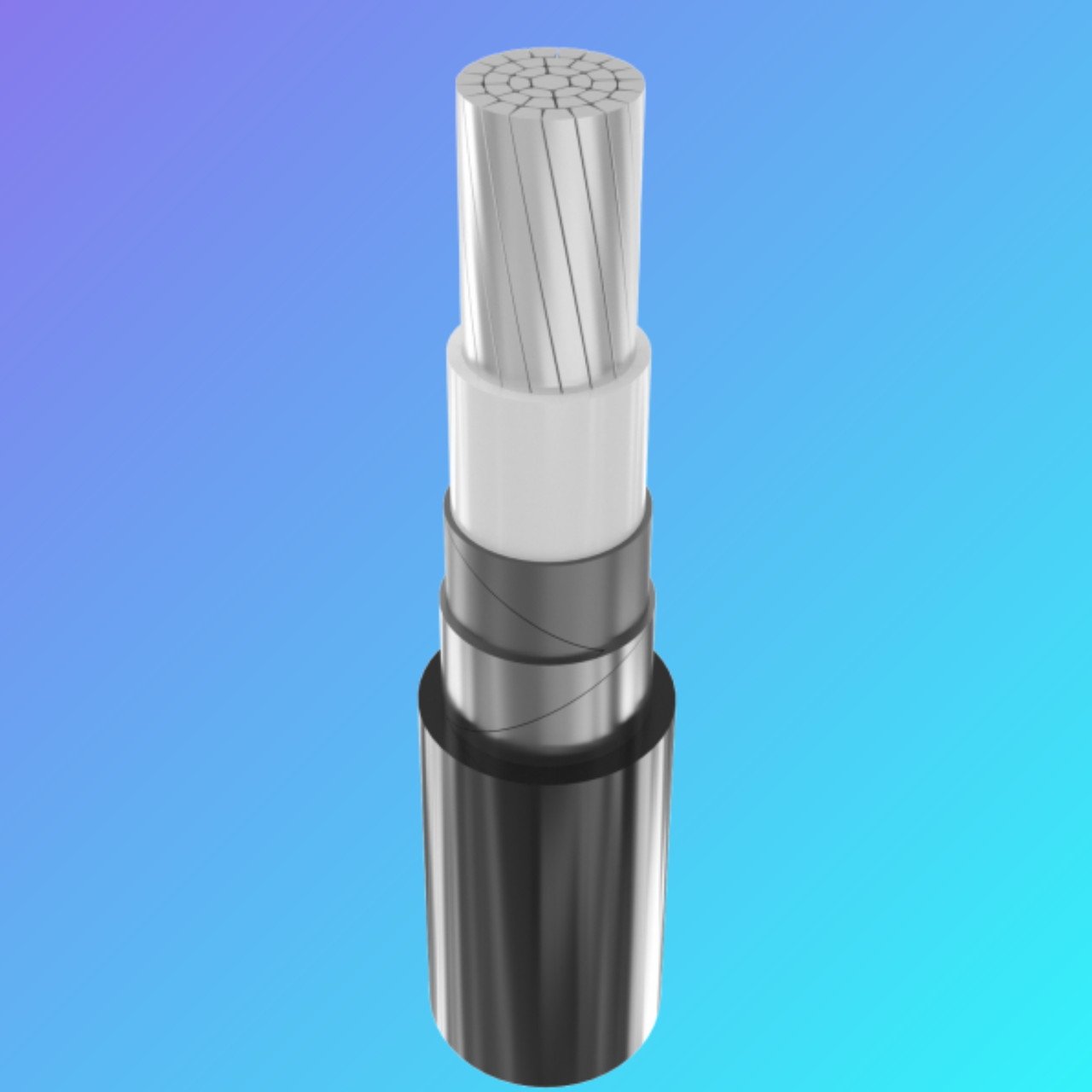

 конструкція:

 1 Алюмінієва багатодротяна ущільнена струмопровідна жила

 2 Ізоляція зі зшитого поліетилену

 3 Стрічкова поясна ізоляція

 4 Броня з двох сталевих оцинкованих стрічок

 5 Випресований захисний шланг із поліетилену.

 АПВБШп 1x400-1

 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

 Кабелі силові з алюмінієвими ТПЗ, з ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату

 технічні характеристики:

 Номінальна напруга кВ 1

 Число та номінальний переріз струмопровідних жил мм 2 1 x 400

 Товщина фазної ізоляції мм 2

 Довго допустимі струмові навантаження на змінному струмі промислової частоти *

 • під час прокладання в повітрі А 682

 • при прокладанні в ґрунті А 523

 Довго допустимі струмові навантаження на постійному струмі *

 • під час прокладання в повітрі А 871

 • при прокладанні в ґрунті А 822

 Максимально допустима температура жили

 • довгостроково ° С +90

 • в аварійному режимі ° С +130

 • при короткому замиканні ° С +250

 Діапазон робочих температур °С-50. . . +50

 Мінімальний радіус вигину при прокладанні мм 370

 Розрахунковий зовнішній діаметр кабелю (довідково)** мм 37

 Маса кабелю (орієнтовно) кг/км 1910

 Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т

 №16а: 700 • 1.6

 №18: 800 • 2.0

 Примітки:

 При замовленні будівельної довжини виробу необхідно погоджувати з виробником

 * Довго допустимі струмові навантаження розраховані для таких умов: температура повітря плюс 25 ° С, температура грунту плюс 15 ° С, питомий тепловий опір грунту 1.2 ° К • м / Вт, глибина прокладки в грунті 0.7 м

 ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
