АПвБбШп 1x500 Силовий кабель 500 квадрат Кабель із зшитого поліетилену 500 мм²

АПвБбШп 1x500-1кВ Кабель 500 мм2 Силовий кабель 500 квадрат Кабель броньований 500 квадратів

 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

 Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із поліетилену.

 Кабелі застосовуються для прокладання:

 • одиночною прокладкою

 • у приміщеннях, у сухих каналах та тунелях, в умовах агресивного середовища

 • у місцях, де можливі механічні впливи на кабель, у т. ч. незначні зусилля, що розтягують

 Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою

 Можливе виготовлення кабелю з поясною ізоляцією із ПВХ пластикату.

 Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

 Вироби цієї марки відповідають вимогам:

 • стійкість до поширення полум'я при одиночній прокладці

 АПВБШп 1x500-1

 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

 Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із поліетилену.

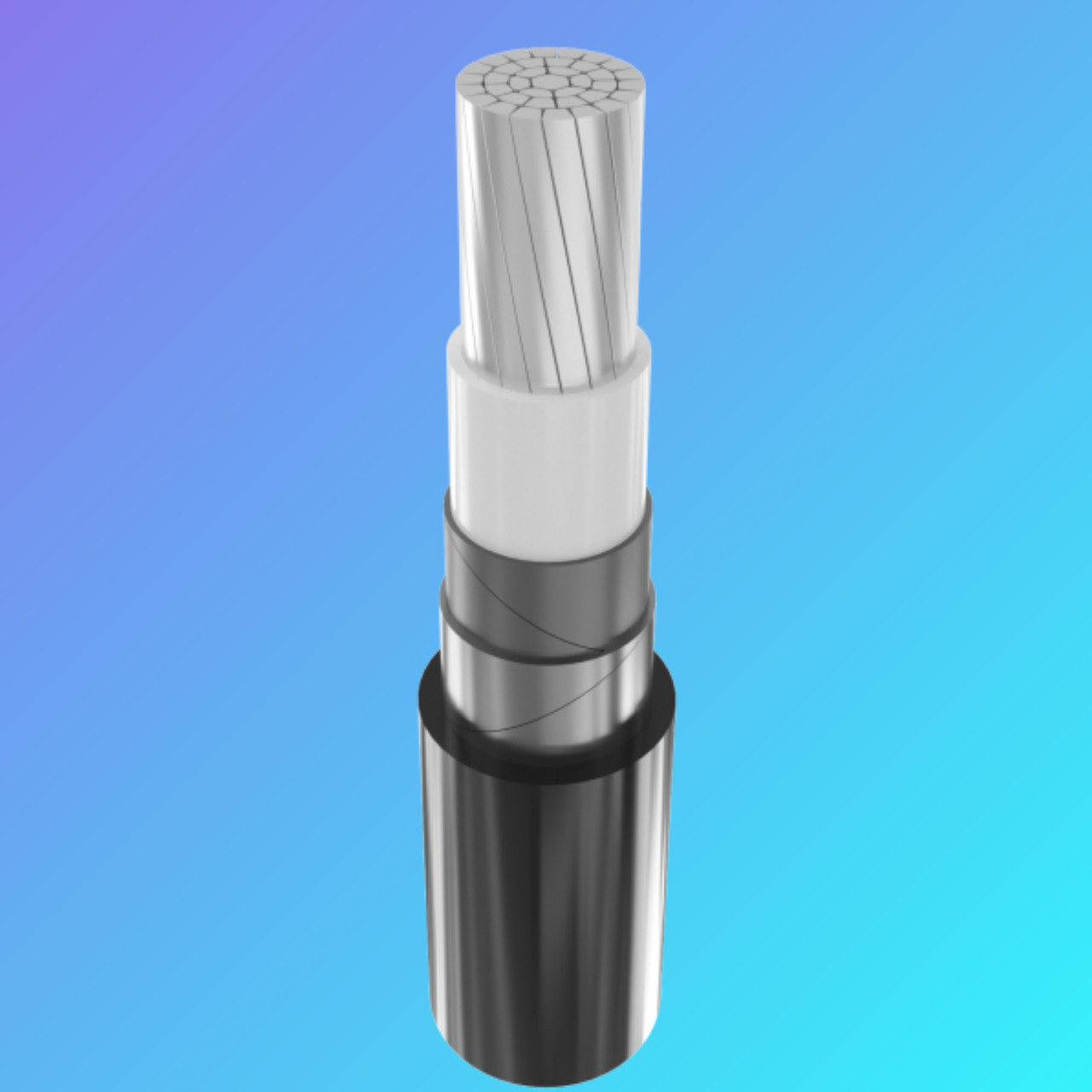

 конструкція:

 1 Алюмінієва багатодротяна ущільнена струмопровідна жила

 2 Ізоляція зі зшитого поліетилену

 3 Стрічкова поясна ізоляція

 4 Броня з двох сталевих оцинкованих стрічок

 5 Випресований захисний шланг із поліетилену.

 АПВБШп 1x500-1

 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

 Кабелі силові з алюмінієвими ТПЗ, з ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату

 технічні характеристики:

 Номінальна напруга кВ 1

 Число та номінальний переріз струмопровідних жил мм 2 1 x 500

 Товщина фазної ізоляції мм 2.2

 Довго допустимі струмові навантаження на змінному струмі промислової частоти *

 • під час прокладання в повітрі А 800

 • при прокладанні в ґрунті А 599

 Довго допустимі струмові навантаження на постійному струмі *

 • під час прокладання в повітрі А 1030

 • при прокладанні в ґрунті А 949

 Максимально допустима температура жили

 • довгостроково ° С +90

 • в аварійному режимі ° С +130

 • при короткому замиканні ° С +250

 Діапазон робочих температур °С-50. . . +50

 Мінімальний радіус вигину при прокладанні мм 410

 Розрахунковий зовнішній діаметр кабелю (довідково)** мм 41

 Маса кабелю (орієнтовно) кг/км 2330

 Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т

 №18: 660 • 2.0

 №20: 1050 • 3.1

 Примітки:

 При замовленні будівельної довжини виробу необхідно погоджувати з виробником

 * Довго допустимі струмові навантаження розраховані для таких умов: температура повітря плюс 25 ° С, температура грунту плюс 15 ° С, питомий тепловий опір грунту 1.2 ° К • м / Вт, глибина прокладки в грунті 0.7 м

 ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
