АПвБбШп 1x800 Силовий кабель 800 квадратів Кабель із зшитого поліетилену 800 мм²

АПвБбШп 1x800-1кВ Кабель 800 мм2 Силовий кабель 800 квадрат Кабель броньований 800 квадратів

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

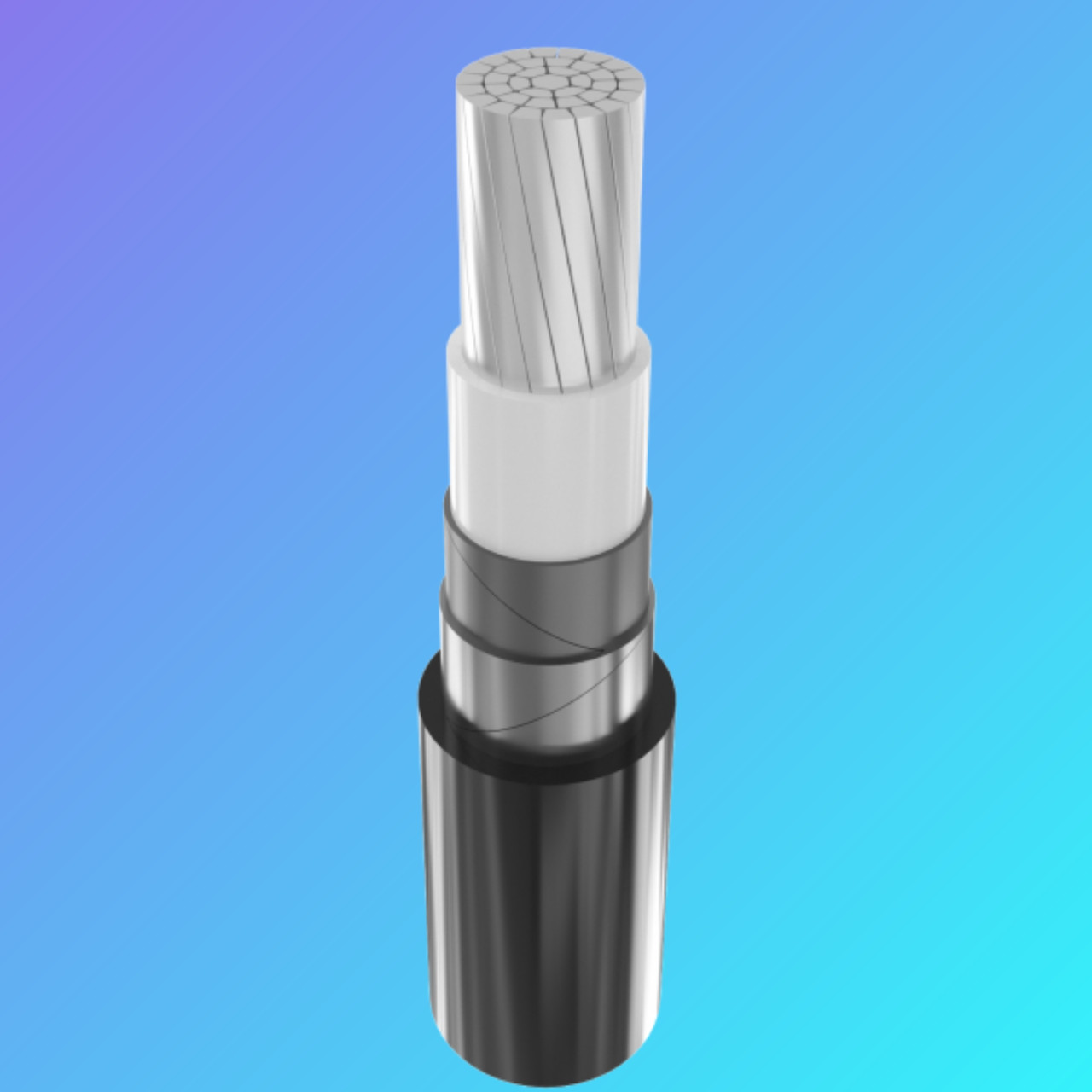

Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із поліетилену.

Кабелі застосовуються для прокладання:

• одиночною прокладкою

• у приміщеннях, у сухих каналах та тунелях, в умовах агресивного середовища

• у місцях, де можливі механічні впливи на кабель, у т. ч. незначні зусилля, що розтягують

Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою

Можливе виготовлення кабелю з поясною ізоляцією із ПВХ пластикату.

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум'я при одиночній прокладці

АПвБбШп 1x800-1

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із поліетилену.

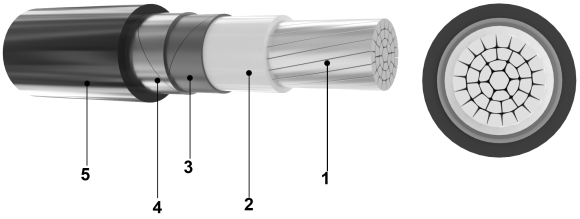

конструкція:

1 Алюмінієва багатодротяна ущільнена струмопровідна жила

2 Ізоляція зі зшитого поліетилену

3 Стрічкова поясна ізоляція

4 Броня з двох сталевих оцинкованих стрічок

5 Випресований захисний шланг із поліетилену.

Розшифровка кабелю АПвБбШп 1х800+2х1,5-1:

А - Алюмінієва струмопровідна жила

Ізоляція жив із зшитого поліетилену.

Б - Броня з двох сталевих стрічок

б - Без подушки, яка є ранковою частиною захисного покриву, накладена під бронею з метою запобігання елементу, що знаходиться під нею, від корозії та механічних пошкоджень стрічками або дротом броні.

Шп - захисний покрив у вигляді випресованого шланга з поліетилену.

1 — основна жила

800 - переріз основної жили

2 - кількість додаткових жил

1,5 - переріз додаткових жил

1 - номінальна напруга, кВ

Елементи конструкції кабелю АПвБбШп 1х800+2х1,5-1:

1. Струмопровідна жила:

- матеріал - алюміній:

- кількість жил: 3+1, 4, 5.

АПвБбШп 1x800-1

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЗ, з ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату

технічні характеристики:

Теоретична вага 1 кілометра АПвБбШп 1х800: 2425,70 кілограм

Токове навантаження АПвБбШп 1х800

Тривале допустиме струмове навантаження

У нормальному режимі роботи при 100% коефіцієнті навантаження в повітрі1081 Амперн

землі773 Ампер

У режимі перевантаження в повітрі1 297 Ампер

землер.904 Ампер

Потужність АПвБбШп 1х800

Максимальна потужність при прокладанні:

У повітрі, напруга 220 В 237,00 кВт

У землі, напруга 220В 170,00 кВт

У повітрі, напруга 380 В710,00 кВт

У землі, напруга 380В 508,00 кВт

Розрахунок допустимих струмових навантажень виконують за наступних розрахункових умов:

змінний струм;

температура навколишнього середовища під час прокладання кабелів на повітрі 25 °C, при прокладанні в землі – 15 °C;

глибина прокладання кабелів у землі 0,7 м;

Розшифровка АПББШп 1х800

А

- алюмінієва струмопровідна жила

Пв

- ізоляція із зшитого поліетилену

Б

- броня із сталевих оцинкованих стрічок

б

- без подушки під бронею;

Шп

- Випресований поліетиленовий захисний шланг;

1

одножильний;

800

площа поперечного перерізу силової жили (мм2).

АПвБбШп-ХЛ 1х800 - холодостійке виконання (температура експлуатації до -60 ° С)

АПвБбШп-Т 1х800 - тропічне виконання (стійкість до дії цвілевих грибів)
