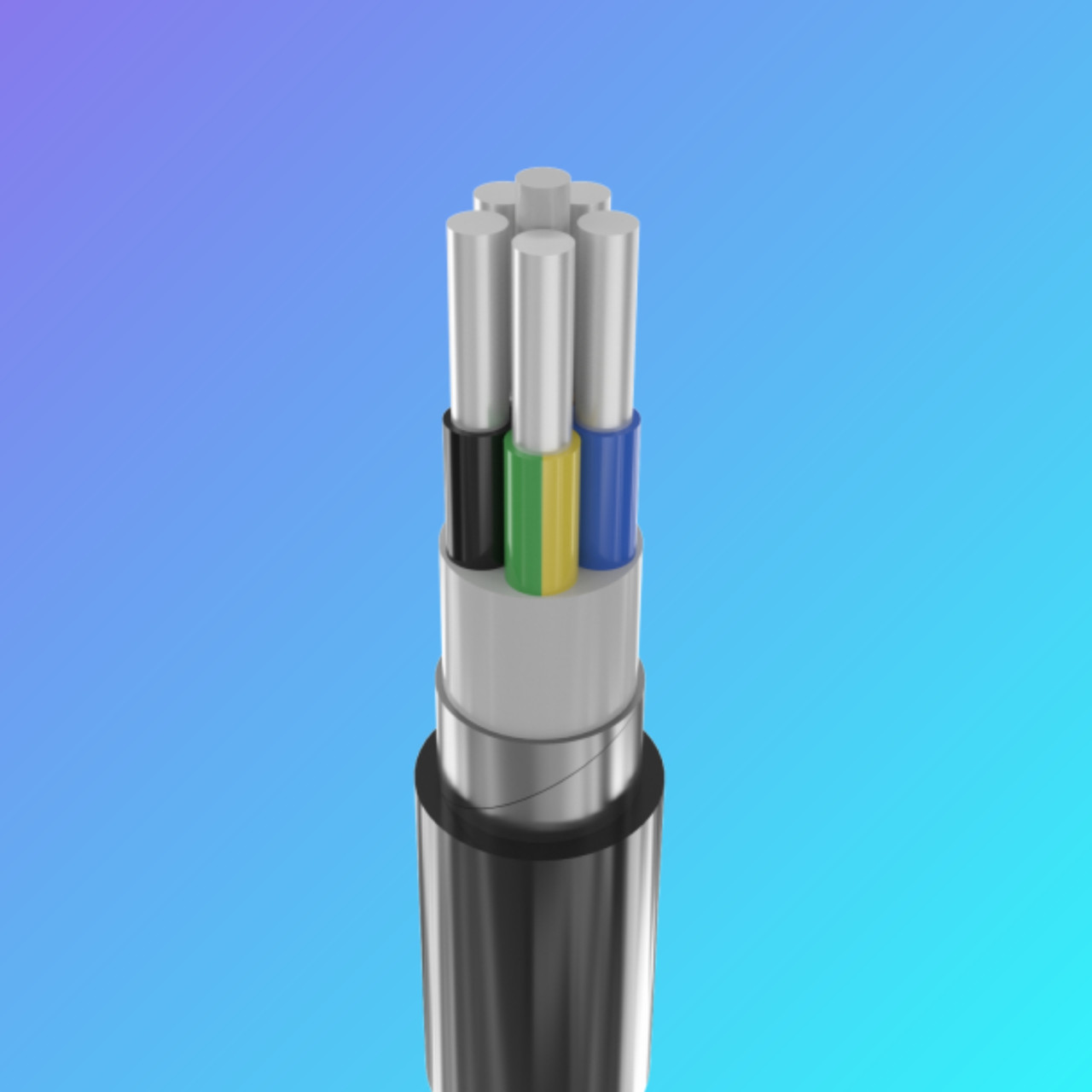

АПвБбШв 5x95 Силовий кабель АПвБбШв 5*95 Кабель АПвБбШв 5*95

АПВБШв 5x95-1 кВ

 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

 Кабелі силові з алюмінієвими ТПЗ, з ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату

 Кабелі застосовуються для прокладання:

 • одиночною прокладкою

 • у приміщеннях, у сухих каналах та тунелях, в умовах агресивного середовища

 • у місцях, де можливі механічні впливи на кабель, у т. ч. незначні зусилля, що розтягують

 Можливе виготовлення кабелю з багатодротовими струмопровідними жилами

 Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою

 Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

 Вироби цієї марки відповідають вимогам:

 • стійкість до поширення полум'я при одиночній прокладці

 конструкція

 1 Алюмінієва струмопровідна жила

 2 Ізоляція зі зшитого поліетилену

 3 Джгут із ПВХ пластикату

 4 Поясна ізоляція із ПВХ пластикату

 5 Броня з двох сталевих оцинкованих стрічок

 6 Випресований захисний шланг із ПВХ пластикату

 технічні характеристики

 Номінальна напруга кВ 1

 Число та номінальний переріз токопровідних жил мм 2 5 x 95

 Товщина фазної ізоляції мм 1.1

 Довго допустимі струмові навантаження на змінному струмі промислової частоти *

 • під час прокладання в повітрі А 230

 • при прокладанні в ґрунті А 216

 Максимально допустима температура жили

 • довгостроково ° С +90

 • в аварійному режимі ° С +130

 • при короткому замиканні °С +250

 Діапазон робочих температур С-50. . . +50

 Мінімальний радіус вигину при прокладанні мм 337.5

 Розрахунковий зовнішній діаметр кабелю (довідково)** мм 45

 Маса кабелю (орієнтовно) кг/км 2490

 Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т

 №16а: 480 • 1.5

 №18: 550 • 1.8

 №20: 870 • 2.8

 Примітки:

 При замовленні будівельної довжини виробу необхідно погоджувати з виробником

 * Довго допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25°С, температура ґрунту плюс 15°С, питомий тепловий опір ґрунту 1.2°К•м/Вт, глибина прокладки в ґрунті 0.7м

 ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
