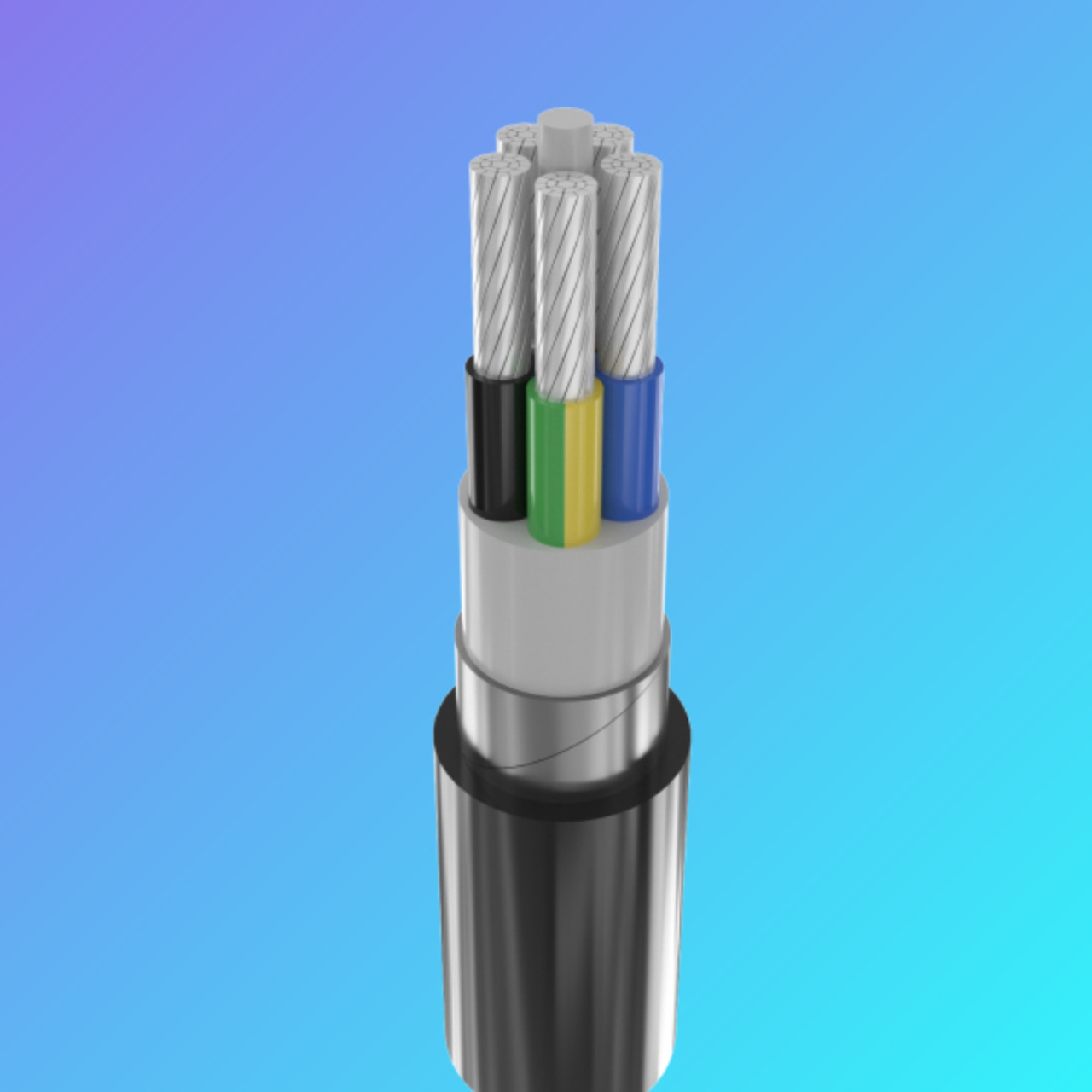

АПвБбШв 5x70 Силовий кабель АПвБбШв 5*70 Кабель АПвБбШв 5*70

АПвБбШв 5x70 -1 кВ

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові
з алюмінієвими ТПЗ, з ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом з ПВХ пластикату • сухих каналах і тунелях, в умовах агресивного середовища • в місцях, де можливі механічні впливи на кабель, в т. ч. незначні зусилля, що розтягують Можливе виготовлення кабелю з багатодротяними струмопровідними жилами Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму і ПЕТ безпеки відповідно до ДСТУ 4809:2007: ПБ100000000 Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум'я при одиночній прокладці

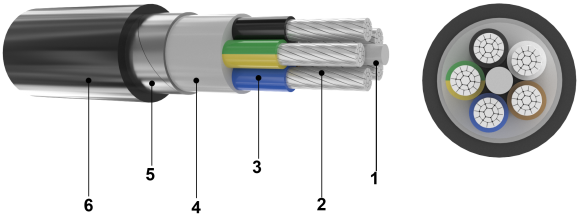

конструкція

1 Алюмінієва струмопровідна жила
2 Ізоляція із зшитого поліетилену
3 Джгут із ПВХ пластикату
4 Поясна ізоляція із ПВХ пластикату
5 Броня із двох сталевих оцинкованих стрічок
6 Випресований захисний шланг із ПВХ пластикату

технічні характеристики

Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 5 x 70
Товщина фазної ізоляції мм 1.1
Довго допустимі струмові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 188
• при прокладанні в ґрунті А 181
Максимально допустима температура жили
• довгостроково ° С +90
• в аварійному режимі ° С +130
• при короткому замиканні ° С +250
Діапазон робочих температур °С-50. . . +50
Мінімальний радіус вигину при прокладанні мм 307.5
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 41
Маса кабелю (орієнтовно) кг/км 1990
Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№ 16а: 570 • 1.4
№18: 660 • 1.8
№20: 1050 • 2.7
Примітки:
При замовленні будівельної довжини виробу необхідно погоджувати з виробником
* Довго допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 ° С, температура грунту плюс 15 ° С, питомий тепловий опір грунту 1.2 ° К • м / Вт, глибина прокладки в грунті 0.7 м
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
