АПвБбШв 5x35 Силовий кабель АПвБбШв 5*35 Кабель АПвБбШв 5*35

АПВБШв 5x35-1 кВ

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силовіз алюмінієвими ТПЗ, з ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом з ПВХ пластикату

застосування

• сухих каналах і тунелях, в умовах агресивного середовища

• в місцях, де можливі механічні впливи на кабель, в т. ч. незначні зусилля, що розтягують

Можливе виготовлення кабелю з багатодротяними струмопровідними жилами

Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму і ПЕТ безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум'я при одиночній прокладці

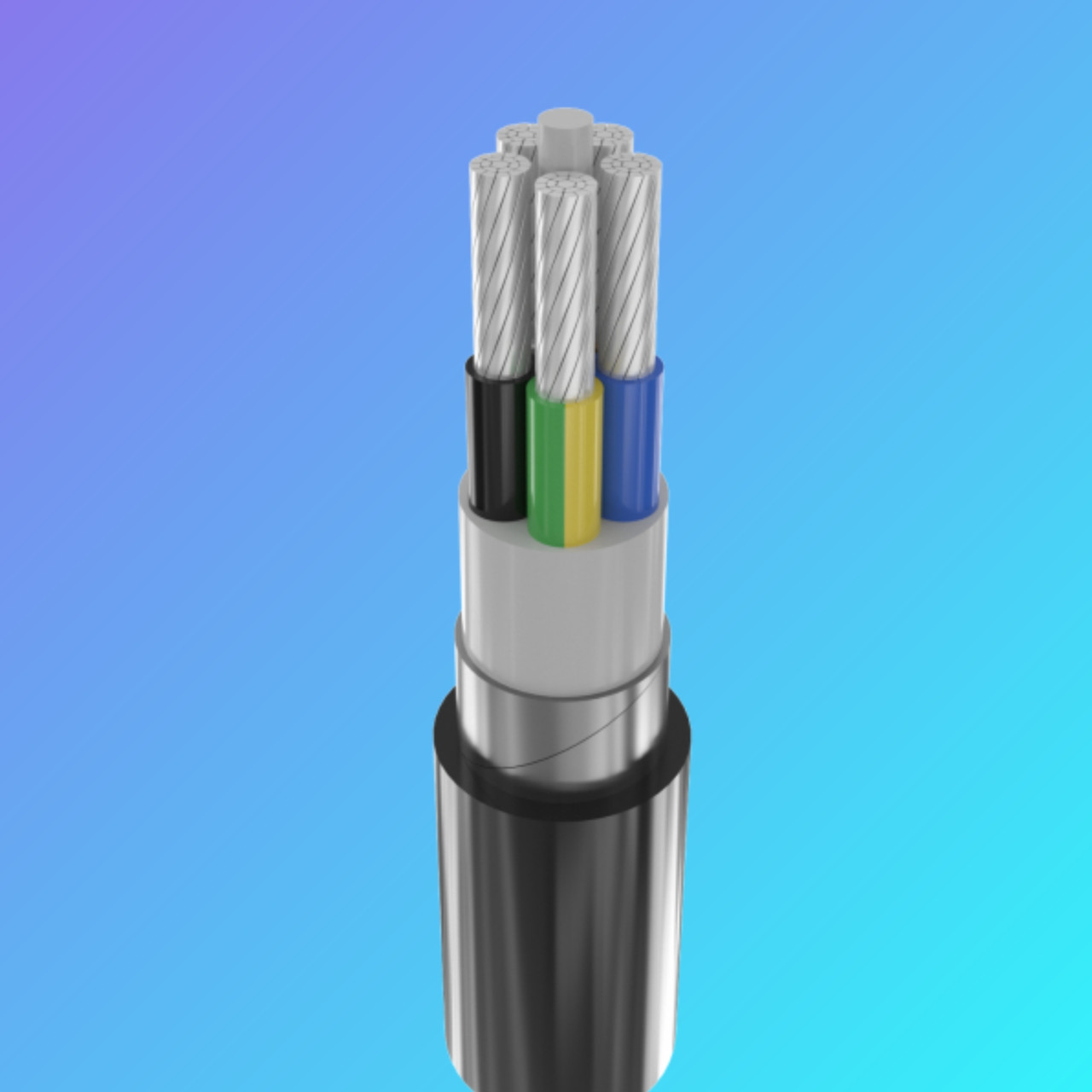

конструкція

1 Алюмінієва струмопровідна жила
2 Ізоляція із зшитого поліетилену
3 Джгут із ПВХ пластикату
4 Поясна ізоляція із ПВХ пластикату
5 Броня із двох сталевих оцинкованих стрічок
6 Випресований захисний шланг із ПВХ пластикату

технічні характеристики

Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 5 x 35
Товщина фазної ізоляції мм 0.9
Довго допустимі струмові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 124
• при прокладанні в ґрунті А 125
Максимально допустима температура жили
• довгостроково ° С +90
• в аварійному режимі ° С +130
• при короткому замиканні ° С +250
Діапазон робочих температур °С-50. . . +50
Мінімальний радіус вигину при прокладанні мм 240
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 32
Маса кабелю (орієнтовно) кг/км 1220
Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№14: 610 • 0.9
№16а: 990 • 1.5
№ 18: 1130 • 1.8
Примітки:
При замовленні будівельної довжини виробу необхідно погоджувати з виробником
* Довго допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 ° С, температура грунту плюс 15 ° С, питомий тепловий опір грунту 1.2 ° К • м / Вт, глибина прокладки в грунті 0.7 м
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
