АПвВГ 5х35-1 кВ

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, із зовнішньою оболонкою з ПВХ пластику
Кабелі застосовують виготовлення кабелю з багатодротовими струмопровідними жилами Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

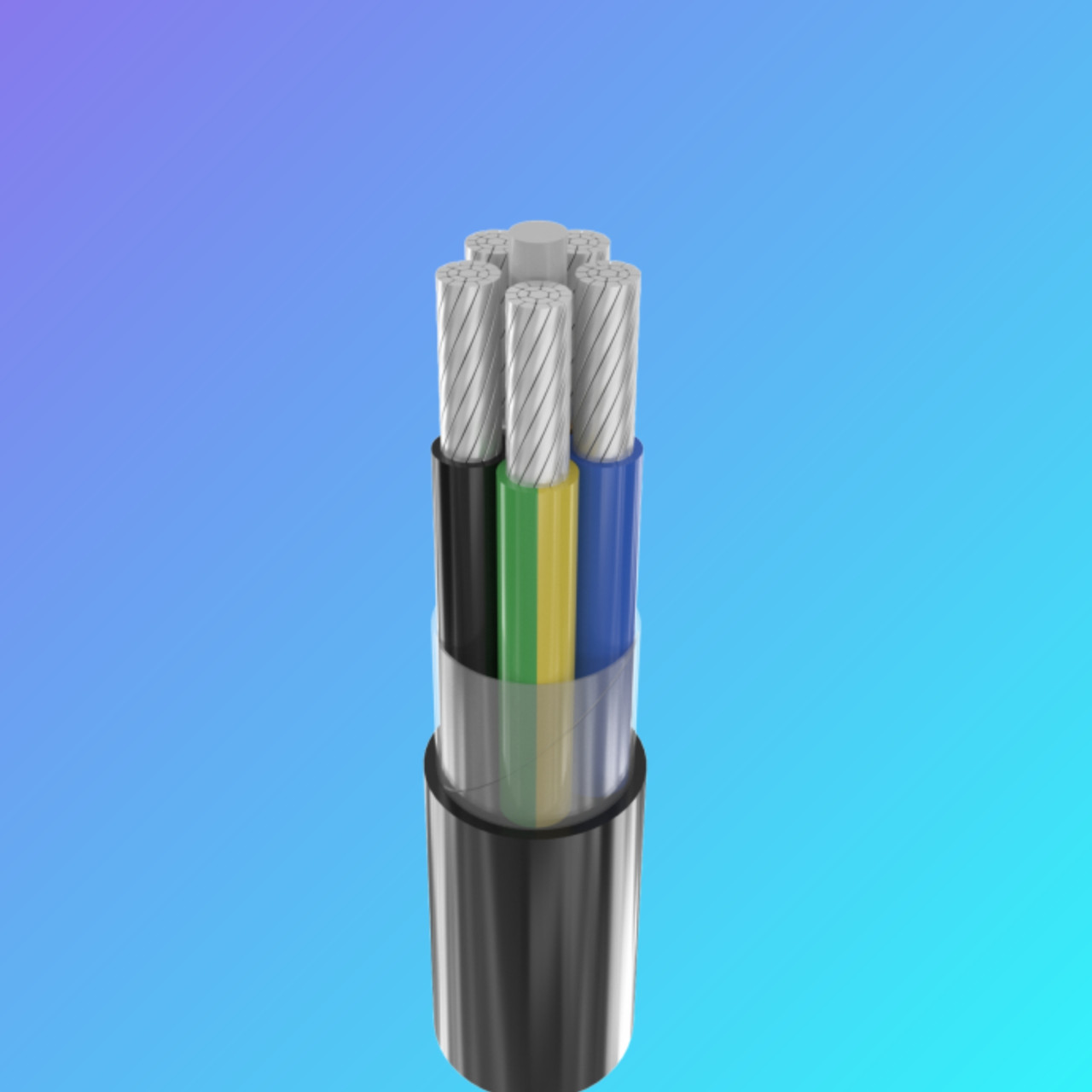

конструкція
1 Алюмінієва струмопровідна жила
2 Ізоляція із зшитого поліетилену
3 Джгут із ПВХ пластикату
4 Обмотка ПЕТ плівкою
5 Зовнішня оболонка із ПВХ пластикату

технічна характеристика

Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 5 x 35
Товщина фазної ізоляції мм 0.9
Довго допустимі струмові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 124
• при прокладанні в ґрунті А 125
Максимальна допустима температура жила
• довгостроково ° С +90
• в аварійному режимі ° С +130
• при короткому замиканні ° С +250
Діапазон робочих температур °С-50. . . +50
Мінімальний радіус вигину при прокладанні мм 210
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 28
Маса кабелю (орієнтовно) кг/км 820
Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№14: 800 • 0.8
Примітки:
При замовленні будівельної довжини виробу необхідно погоджувати з виробником
* Довго допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 ° С, температура грунту плюс 15 ° С, питомий тепловий опір грунту 1.2 ° К • м / Вт, глибина прокладки в грунті 0.7 м
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
