АПВГ 1x150-1 кВ
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЗ, з ізоляцією зі зшитого поліетилену, із зовнішньою оболонкою з ПВХ пластику
Кабелі застосовують сухих каналах та тунелях, в умовах агресивного середовища Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000 Вироби цієї марки відповідають вимогам:

АПвВГ 1x150-1
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, із зовнішньою оболонкою із ПВХ пластикату

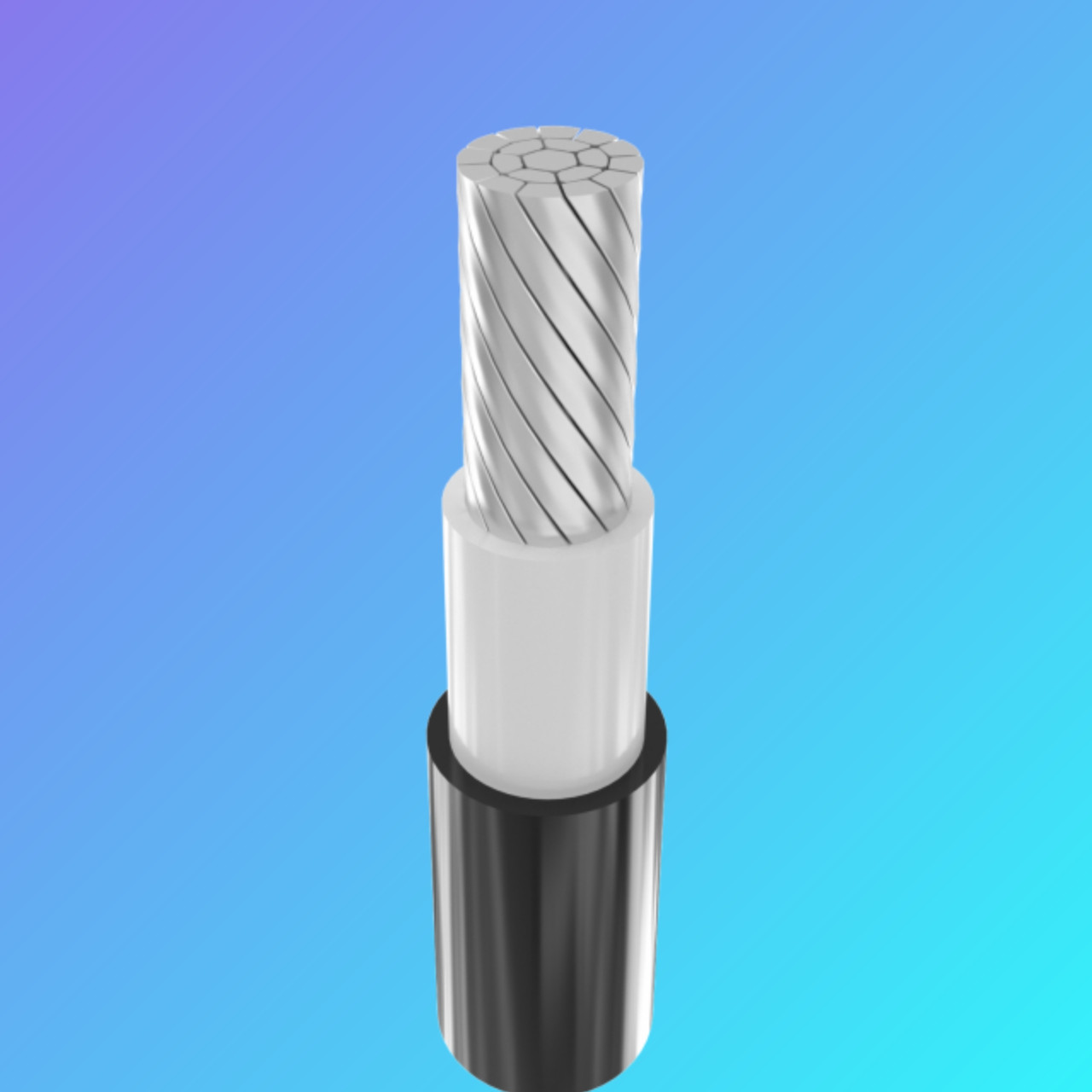

конструкція:
1 Алюмінієва багатодротяна ущільнена струмопровідна жила
2 Ізоляція зі зшитого поліетилену
3 Зовнішня оболонка з ПВХ пластикату

технічні характеристики:

Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 1 x 150
Товщина фазної ізоляції мм 1.4
Тривало допустимі токові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 360
• під час прокладання в ґрунті А 304
Тривало допустимі токові навантаження на постійному струмі *
• під час прокладання в повітрі А 457
• під час прокладання в ґрунті А 474
Максимально допустима температура жили
• тривало °C +90
• в аварійному режимі °C +130
• за короткого замикання °C +250
Діапазон робочих температур °C -50... +50
Мінімальний радіус вигину під час прокладання мм 220
Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 22
Маса кабелю (орієнтовно) кг/км 600
Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т
№ 14: 1300 • 1.0
Примітки:
Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °C, температура ґрунту плюс 15 °C, питома теплова опора ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
