АПвВГ 1х120 АПвВг нг 1*120 АПвВГ нгд 120

АПвВГ 1 x120-1 кВ
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЗ, з ізоляцією зі зшитого поліетилену, із зовнішньою оболонкою із ПВХ пластикату
Кабелі застосовуються для прокладання:
• одиночною прокладкою
• у приміщеннях, у сухих каналах та тунелях, в умовах агресивного середовища
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум'я при одиночній прокладці

АПвВГ 1x120-1
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЖ, з ізоляцією зі зшитого поліетилену, із зовнішньою оболонкою із ПВХ пластикату

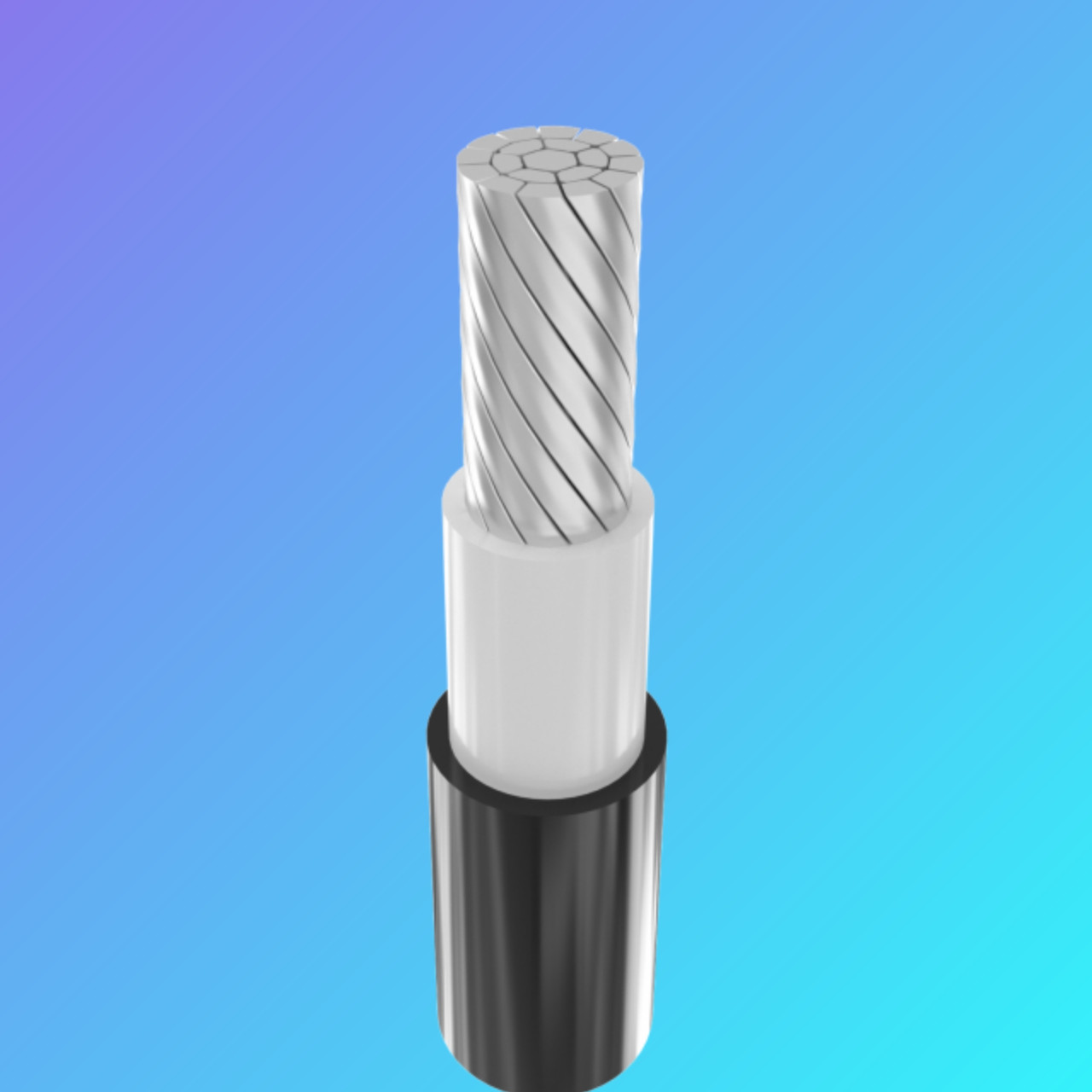

конструкція:
1 Алюмінієва багатодротяна ущільнена струмопровідна жила
2 Ізоляція зі зшитого поліетилену
3 Зовнішня оболонка із ПВХ пластикату

технічні характеристики:

Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 1 x 120
Товщина фазної ізоляції мм 1.2
Довго допустимі струмові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 313
• при прокладанні в ґрунті А 271
Довго допустимі струмові навантаження на постійному струмі *
• під час прокладання в повітрі А 399
• при прокладанні в ґрунті А 423
Максимальна допустима температура жила
• довгостроково ° С +90
• в аварійному режимі ° С +130
• при короткому замиканні ° С +250
Діапазон робочих температур °С-50. . . +50
Мінімальний радіус вигину при прокладанні мм 200
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 20
Маса кабелю (орієнтовно) кг/км 500
Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№12: 820 • 0.5
№14: 1570 • 1.0
Примітки:
При замовленні будівельної довжини виробу необхідно погоджувати з виробником
* Довго допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 ° С, температура грунту плюс 15 ° С, питомий тепловий опір грунту 1.2 ° К • м / Вт, глибина прокладки в грунті 0.7 м
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
