АПвБбШп 1x120 Кабель із зшитого поліетилену 120 мм²

АПвБбШп 1x120-1кВ Кабель 120 мм2 Силовий кабель 120 квадрат Кабель броньований 120 квадратів

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із поліетилену.
Кабелі застосовуються для прокладання:
• одиночною прокладкою
• у приміщеннях, у сухих каналах та тунелях, в умовах агресивного середовища
• у місцях, де можливі механічні впливи на кабель, у т. ч. незначні зусилля, що розтягують
Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою
Можливе виготовлення кабелю з поясною ізоляцією із ПВХ пластикату.
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум'я при одиночній прокладці
АПвБбШп 1x120-1
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЗ, із ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із поліетилену.

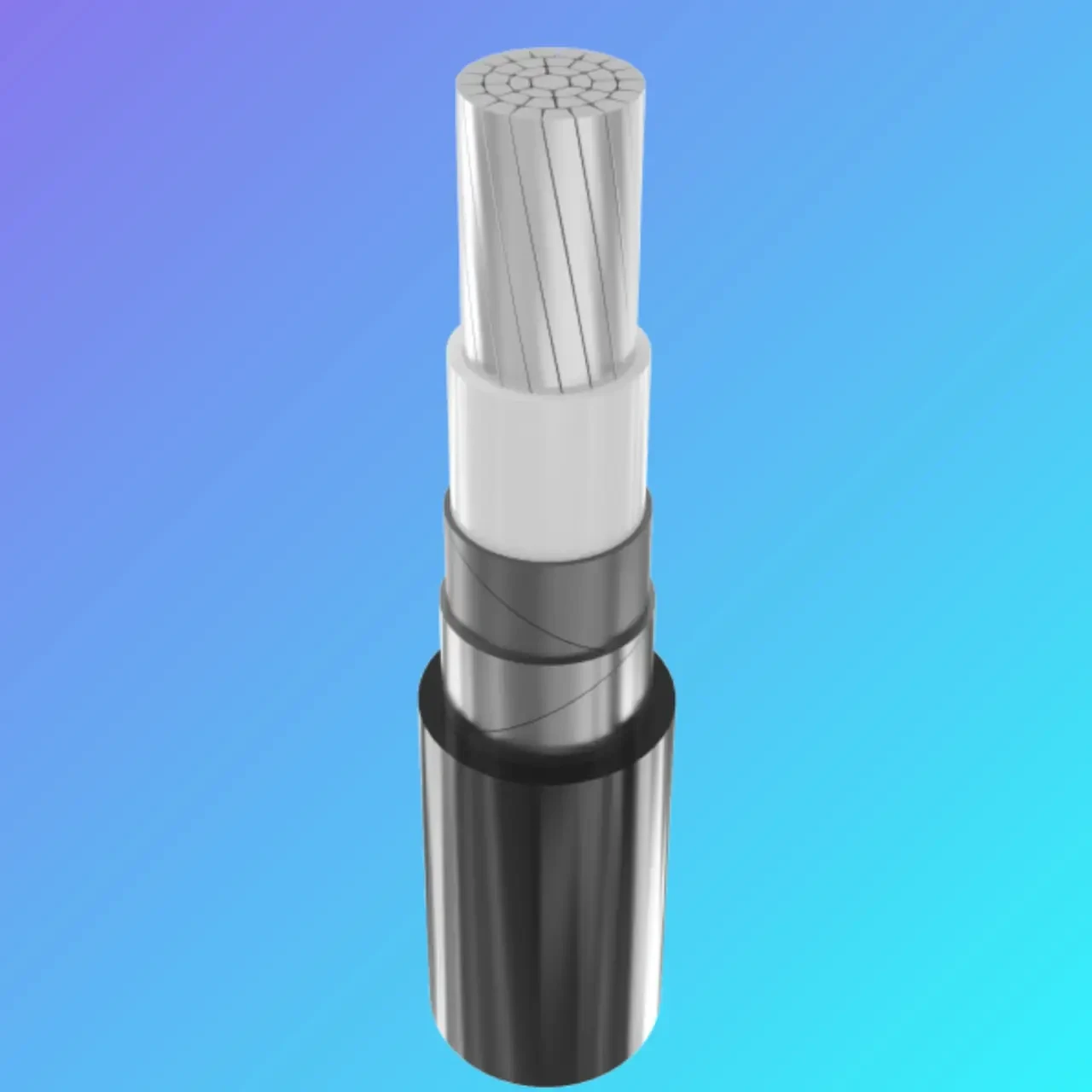

конструкція:
1 Алюмінієва багатодротяна ущільнена струмопровідна жила
2 Ізоляція зі зшитого поліетилену
3 Стрічкова поясна ізоляція
4 Броня з двох сталевих оцинкованих стрічок
5 Випресований захисний шланг із поліетилену.

АПвБбШп 1x120-1
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЗ, з ізоляцією зі зшитого поліетилену, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату

технічні характеристики:

Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 1 x 120
Товщина фазної ізоляції мм 1.2
Довго допустимі струмові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 313
• при прокладанні в ґрунті А 271
Довго допустимі струмові навантаження на постійному струмі *
• під час прокладання в повітрі А 399
• при прокладанні в ґрунті А 423
Максимально допустима температура жили
• довгостроково ° С +90
• в аварійному режимі ° С +130
• при короткому замиканні ° С +250
Діапазон робочих температур °С-50. . . +50
Мінімальний радіус вигину при прокладанні мм 240
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 24
Маса кабелю (орієнтовно) кг/км 750
Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№14: 1090 • 1.0
Примітки:
При замовленні будівельної довжини виробу необхідно погоджувати з виробником
* Довго допустимі струмові навантаження розраховані для таких умов: температура повітря плюс 25 ° С, температура грунту плюс 15 ° С, питомий тепловий опір грунту 1.2 ° К • м / Вт, глибина прокладки в грунті 0.7 м
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
