АВББШВ 1х185 Кабель броньований 1*185 АВББШв нгд 1*185 Кабель 185 мм²
від 212 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
Кабель броньований авббшв 1*185 АВББШв 1х185 АВББШв 1 на 185
Кабель один на сто вісімдесят п'ять квадрат
Силовий кабель алюмінієвий броньований 185 мм ²
Кабель броньований для прокладання в землі
Кабель АВББШв 185 квадаратів
АВБбШв 1x185-1 кВ
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЗ, з ізоляцією із ПВХ пластикату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату
Кабелі застосовуються для прокладання:
• одиночною прокладкою
• у приміщеннях, у сухих каналах та тунелях, в умовах агресивного середовища
• у місцях, де можливі механічні впливи на кабель, у т. ч. незначні зусилля, що розтягують
Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою
Можливе виготовлення кабелю з поясною ізоляцією із ПВХ пластикату.
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум'я при одиночній прокладці

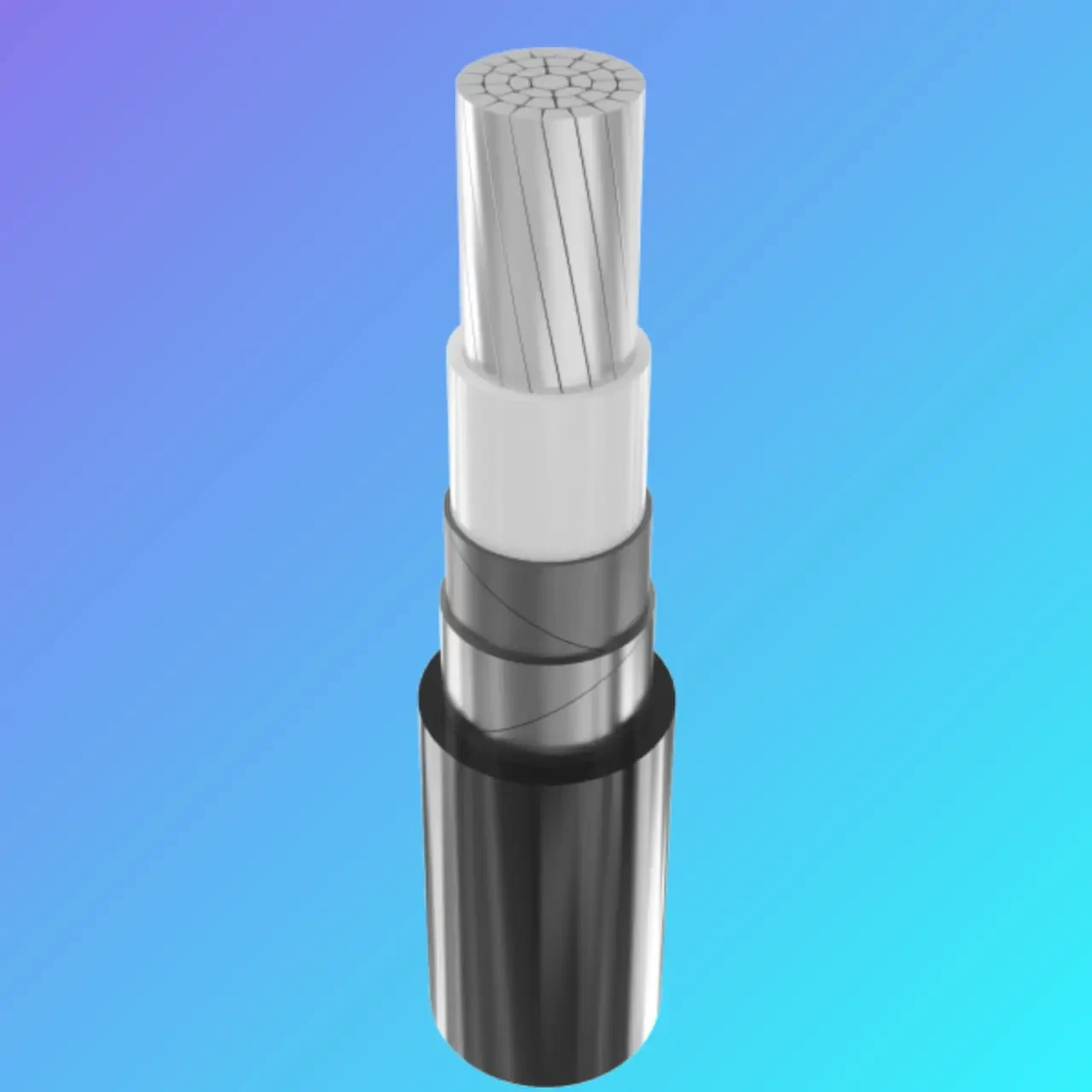

конструкція
1 Алюмінієва багатодротяна ущільнена струмопровідна жила
2 Ізоляція з ПВХ пластикату
3 Стрічкова поясна ізоляція
4 Броня з двох сталевих оцинкованих стрічок
5 Випресований захисний шланг із ПВХ пластикату
технічні характеристики
Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 1 x 185
Товщина фазної ізоляції мм 2
Довго допустимі струмові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 336
• при прокладанні в ґрунті А 321
Довго допустимі струмові навантаження на постійному струмі *
• під час прокладання в повітрі А 425
• при прокладанні в ґрунті А 494
Максимально допустима температура жили
• довгостроково ° С +70
• в аварійному режимі ° С +90
• при короткому замиканні ° С +160
Діапазон робочих температур °С-50. . . +50
Мінімальний радіус вигину при прокладанні мм 290
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 29
Маса кабелю (орієнтовно) кг/км 1180
Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№14: 700 • 1.0
Примітки:
При замовленні будівельної довжини виробу необхідно погоджувати з виробником
* Довго допустимі струмові навантаження розраховані для таких умов: температура повітря плюс 25 ° С, температура грунту плюс 15 ° С, питомий тепловий опір грунту 1.2 ° К • м / Вт, глибина прокладки в грунті 0.7 м
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Маса кабелю, кг/км (орієнти-рівно) | Мінімальний радіус вигину при прокладці, мм | Довго допустимі струмові навантаження одножильних кабелів на постійному струмі*, А | Довго допустимі струмові навантаження одножильних та багатожильних кабелів на змінному струмі*, А | ||
під час прокладання на повітрі | при прокладанні у землі | під час прокладання на повітрі | при прокладанні у землі | |||||
1x6 | 11 | 0,7 | 190 | 110 | 51 | 52 | 37 | 48 |
1x10 | 12 | 0,9 | 230 | 120 | 69 | 68 | 50 | 63 |
1x16 | 13 | 0,9 | 270 | 130 | 93 | 83 | 68 | 82 |
1x25 | 14 | 1,1 | 340 | 140 | 117 | 159 | 92 | 106 |
1x35 | 15 | 1,1 | 390 | 150 | 143 | 192 | 113 | 127 |
1х50 | 17 | 1,3 | 460 | 170 | 176 | 229 | 139 | 150 |
1х70 | 19 | 1,4 | 580 | 190 | 223 | 282 | 176 | 184 |
1x95 | 21 | 1,5 | 680 | 210 | 275 | 339 | 217 | 221 |
1x120 | 23 | 1,5 | 810 | 230 | 320 | 388 | 253 | 252 |
1x150 | 25 | 1,6 | 960 | 250 | 366 | 434 | 290 | 283 |
1x185 | 27 | 1,7 | 1110 | 270 | 425 | 494 | 336 | 321 |
1x240 | 30 | 1,9 | 1350 | 300 | 508 | 576 | 401 | 374 |
* Довго допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 ° С, температура ґрунту плюс 15 ° С, питомий тепловий опір ґрунту 1,2 ° К • м / Вт, глибина прокладки в ґрунті 0,7 м | ||||||||
- Ціна: від 212 ₴/м
