АВБбшв 6 кВ 3х35 3х50 3х70 3х95 3х120 3х150 3х185 3х240
від 643 ₴/м/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
Кабель алюмінієвий високовольтний броньований 6 кВ АВБбшв 3х35 3х50 3х70 3х95 3х120 3х150 3х185 3х240
АВБбШв-6
Кабелі силові з алюмінієвими ТПЖ, з ізоляцією із ПВХ пластикату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату, на напругу 6 кВ
Галузь застосування
Для стаціонарного прокладання одиночних кабельних ліній у приміщеннях, каналах, тунелях, в умовах агресивного середовища, в місцях, де є дія блукаючих струмів, де можливі механічні впливи на кабель, якщо кабель не піддається значним зусиллям, що розтягують. При груповому прокладанні обов'язкове застосування засобів вогнезахисту

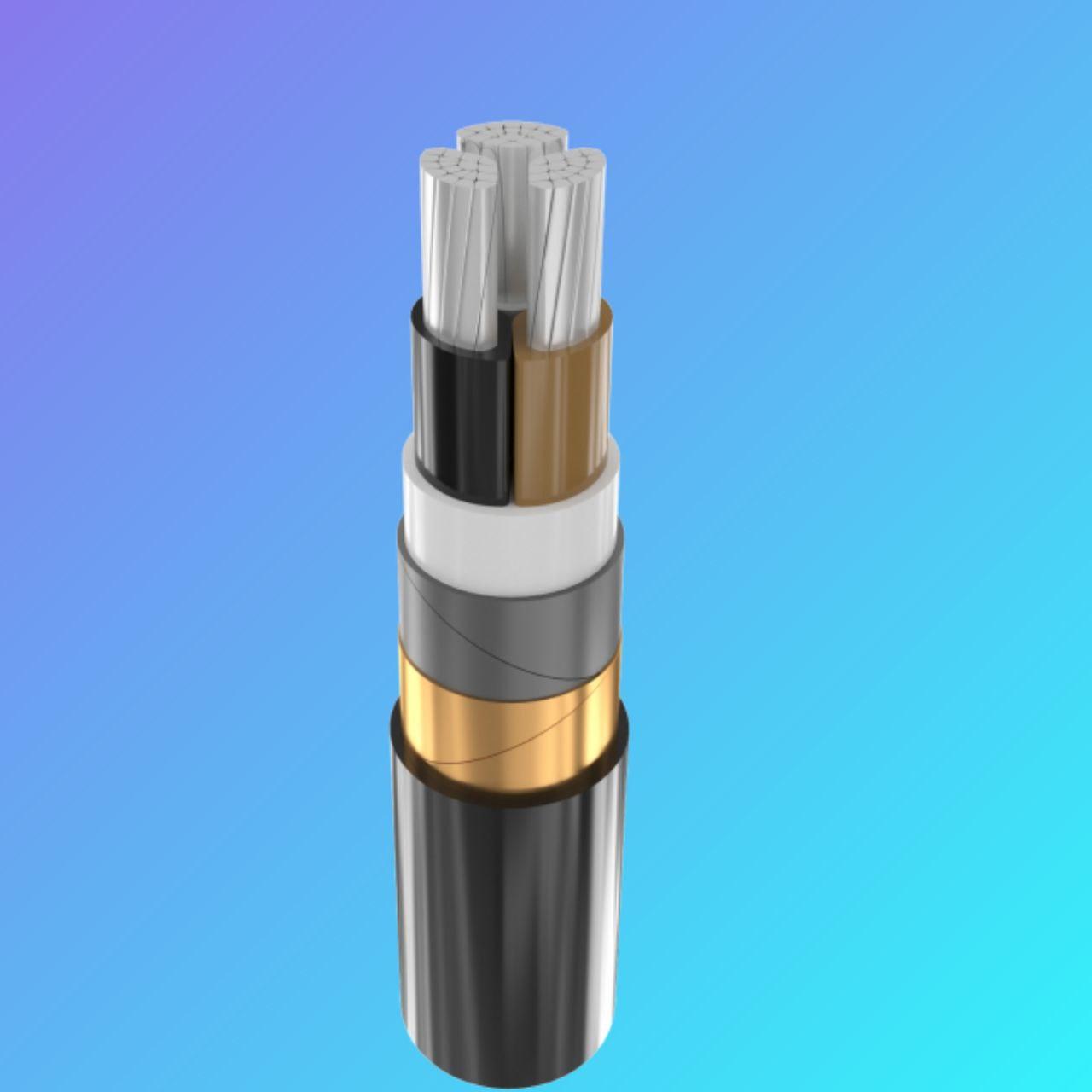

Конструкція
1.ТОКОПРОВОДНА ЖИЛА алюмінієва однодротяна або багатодротяна, круглої або секторної форми.
2.ІЗОЛЯЦІЯ з полівінілхлоридного пластикату.
3.ПОЯСНА ІЗОЛЯЦІЯ з полівінілхлоридного пластикату.
4. ЕЛЕКТРОПРОВІДНИЙ ЕКРАН у вигляді обмотки з електропровідного полімерного матеріалу.
5.МЕТАЛІЧНИЙ ЕКРАН у вигляді обмотки з двох мідних льон.
6. РОЗДІЛЮВАЛЬНИЙ ШАР із синтетичних стрічок або стрічок з полівінілхлоридного пластикату.
7.БРОНЯ із сталевих оцинкованих стрічок
8.ВИПРЕСОВАНИЙ захисний шланг з полівінілхлоридного пластикату
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Масса кабеля, кг/км (ориенти-ровочно) | Мінімальний радіус вигину при прокладці, мм | Довго допустимі струмові навантаження багатожильних кабелів на змінному струмі*, А | |
| під час прокладання на повітрі | при прокладанні у землі | |||||
| 3*35 | 39 | 3,4 | 2260 | 293 | 106 | 123 |
| 3*50 | 42 | 3,4 | 2540 | 315 | 126 | 143 |
| 3*70 | 45 | 3,4 | 2580 | 338 | 161 | 178 |
| 3*95 | 49 | 3,4 | 2970 | 368 | 197 | 214 |
| 3*120с | 50 | 3,4 | 3460 | 375 | 229 | 244 |
| 3*150с | 52 | 3,4 | 3860 | 390 | 261 | 274 |
| 3*185с | 57 | 3,4 | 4460 | 428 | 302 | 312 |
| 3*240с | 61 | 3,4 | 5070 | 458 | 359 | 363 |
Довго допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 ° С, температура ґрунту плюс 15 ° С, питомий тепловий опір ґрунту 1,2 ° К • м / Вт, глибина прокладки в ґрунті 0,7 м
| Основні | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Тип дроту | Силовий |
| Конструкція кабелю | Жорстка |
| Упаковка | Котушка |
| Гарантійний термін | 36 міс |
| Термін служби | 25 років |
| Конструктивні особливості | |
| Кількість жил | 3 |
| Наявність ізоляції | Так |
| Матеріал ізоляції | Вініл |
| Термоізоляція | Полівінілхлорид |
| Тип зовнішньої оболонки | Вологостійка |
| Материал оболочки | Полівінілхлоридний пластикат |
| Колір ізоляції | Чорний |
| Скрутка жил | Так |
| Форма перерізу | Кругла |
| Матеріал струмопровідної жили | Алюміній |
| Механічні характеристики | |
| Мінімальна робоча температура | -50 град. |
| Максимальна робоча температура | 50 град. |
| Мінімальний радіус вигину | 293 мм |
| Максимальна радіус вигину | 458 мм |
| Електричні характеристики | |
| Номінальна робоча напруга | 6000 В |
| Користувацькі характеристики | |
| Да | Так |
| Скручування дроту | Так |
- Ціна: від 643 ₴/м
- Спосіб упаковки: катушка
