ВББШв 3х240 Силовий кабель броньований 3х240

ВБбШв  3х10 3х16 3х25 3х35 3х50 3х70 3х95 3х120 3х150 3х185 3х240

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ із ізоляцією з ПВХ-пластикуата, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикутату
Кабелі застосовуються для прокладання:
• одиночною прокладкою
• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
• в місцях, де можливі механічні дії на кабель, зокрема незначні зусилля
Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою
Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум'я під час одиночного прокладання

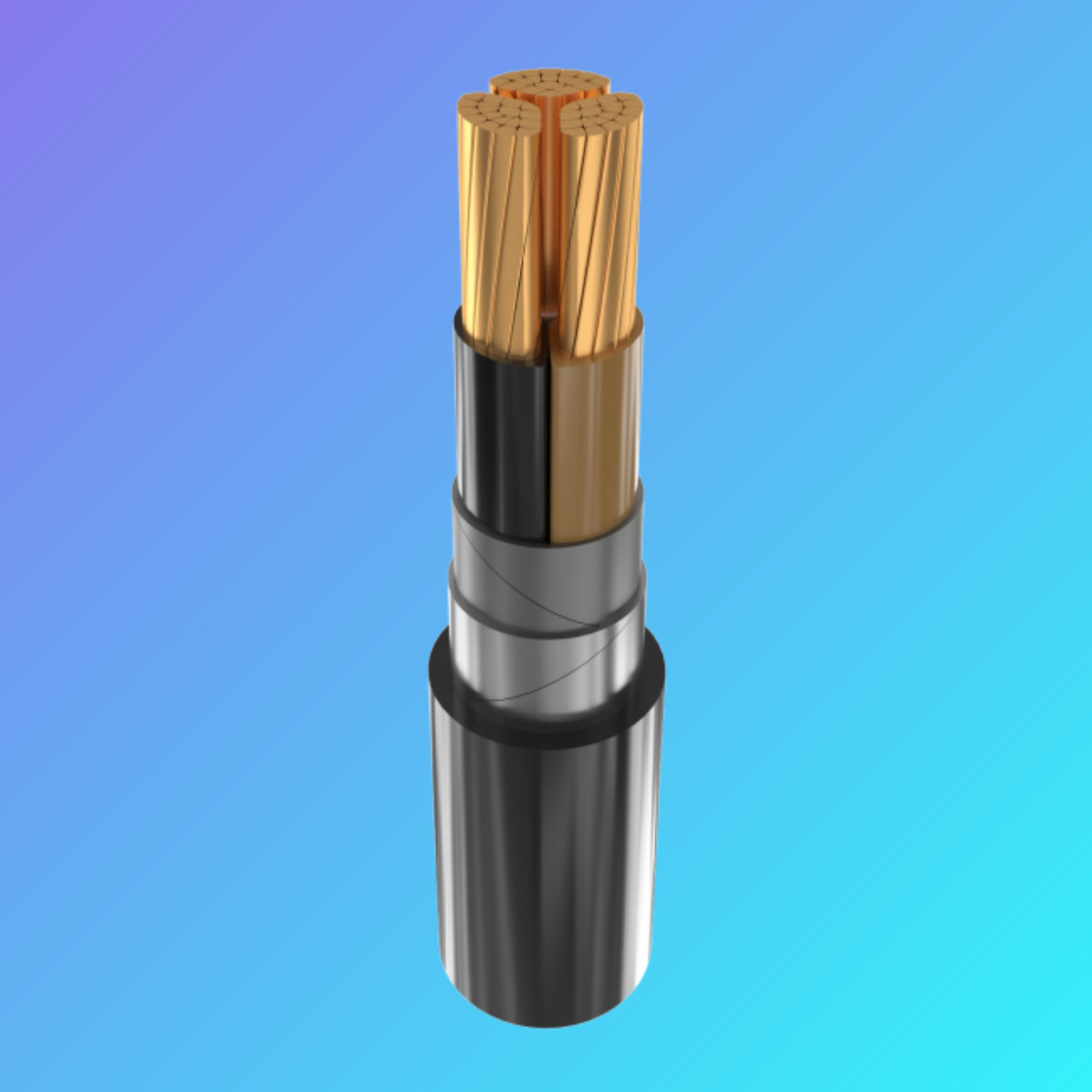

конструкція
1 Мідна багатодротова ущільнена струмопровідна жила
2 Ізоляція з ПВХ-пластикунату
3 Стрічкова поясна ізоляція
4 Броня з двох сталевих оцинкованих стрічок
5 Випресований захисний шланг із ПВХ пластикату

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 3 x 240

Товщина фазної ізоляції мм 2.2

Довго допустимі струмові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 472

• при прокладанні в ґрунті А 471

Максимально допустима температура жили

• довго ° С +70

• в аварійному режимі ° С +90

• при короткому замиканні ° С +160

Діапазон робочих температур ° С -50. . . +50

Мінімальний радіус вигину під час прокладання мм 390

Розрахунковий зовнішній діаметр кабелю (довідково)** мм 52

Маса кабелю (орієнтовно) кг/км 8100

Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т

№ 18: 430 • 3.9

№

20: 680 • 6.1

Нормативна документація

ТУ У 27.3-13638750-091:2019

Номінальна напруга

1 кВ

Випробувальна напруга

3,5 кВ

Діапазон температур

Максимально допустима температура жили

• тривало, ° С                                           +70

• в аварійному режимі, ° С                           +90

• у разі короткого замикання, °C                  +160

Діапазон робочих температур, °C        -50…+50

Радіус вигину

Мінімальний радіус вигину під час прокладання — 7,5D

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
