ВББШв 3х120 Силовий кабель броньований 3х120
2 523 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
ВБбШв 3х10 3х16 3х25 3х35 3х50 3х70 3х95 3х120 3х150 3х185 3х240
Кабель мідний броньований для прокладання в землі
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ із ізоляцією з ПВХ-пластикуата, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикутату
Кабелі застосовуються для прокладання:
• одиночною прокладкою
• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
• в місцях, де можливі механічні дії на кабель, зокрема незначні зусилля
Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою
Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум'я під час одиночного прокладання

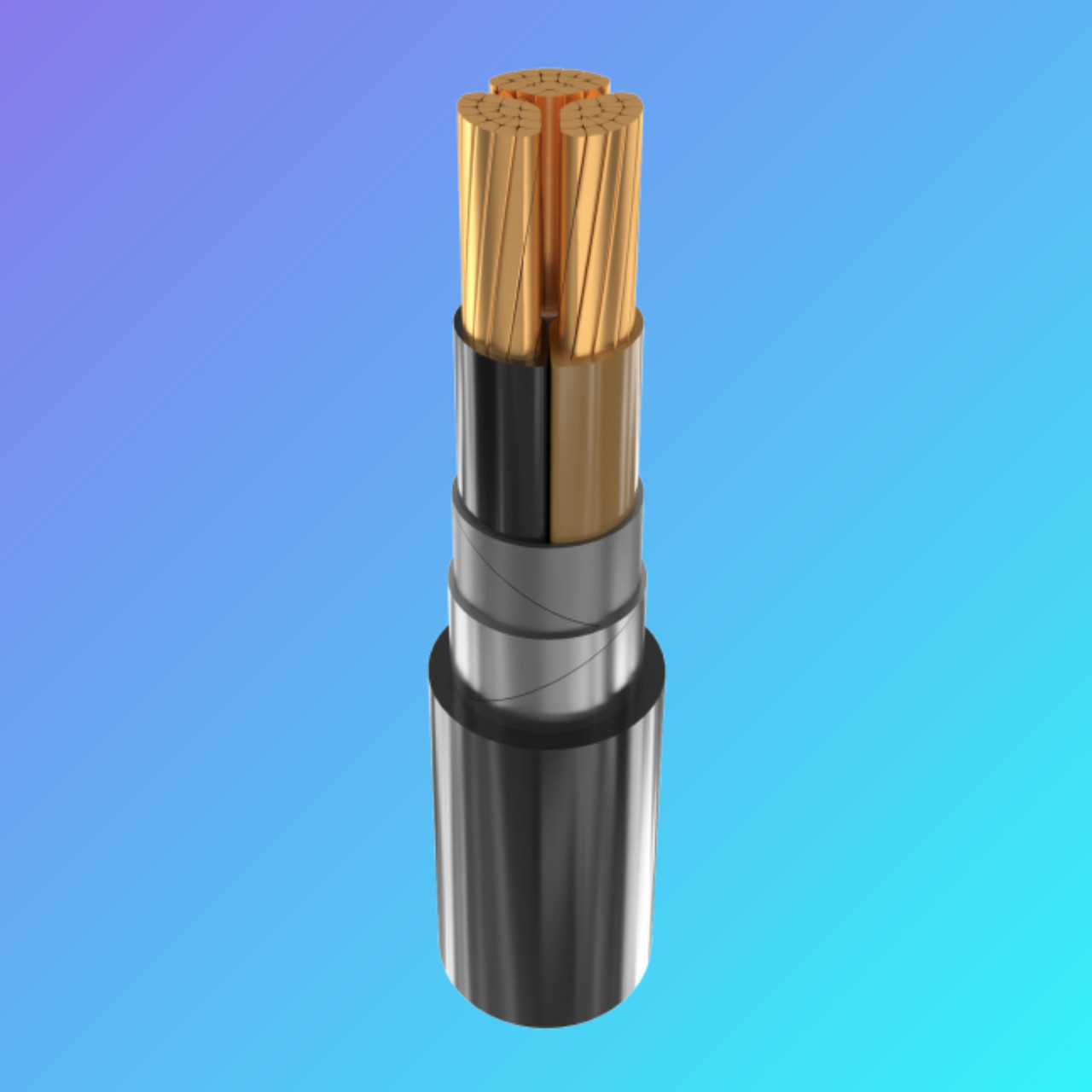

конструкція
1 Мідна багатодротова ущільнена струмопровідна жила
2 Ізоляція з ПВХ-пластикунату
3 Стрічкова поясна ізоляція
4 Броня з двох сталевих оцинкованих стрічок
5 Випресований захисний шланг із ПВХ пластикату
Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 3 x 120
Товщина фазної ізоляції мм 1.6
Довго допустимі струмові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 302
• при прокладанні в ґрунті А 317
Максимально допустима температура жили
• довго ° С +70
• в аварійному режимі ° С +90
• при короткому замиканні ° С +160
Діапазон робочих температур ° С -50. . . +50
Мінімальний радіус вигину під час прокладання мм 292.5
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 39
Маса кабелю (орієнтовно) кг/км 4300
Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№ 16а: 630 • 3.0
№ 18: 720 • 3.6
Нормативна документація
ТУ У 27.3-13638750-091:2019
Номінальна напруга
1 кВ
Випробувальна напруга
3,5 кВ
Діапазон температур
Максимально допустима температура жили
• тривало, ° С +70
• в аварійному режимі, ° С +90
• у разі короткого замикання, °C +160
Діапазон робочих температур, °C -50…+50
Радіус вигину
Мінімальний радіус вигину під час прокладання — 7,5D
Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Маса кабелю, кг/км (орієнти-рівно) | Мінімаль-тний радіус вигину під час прокладання, мм | Тривало допустимі токові навантаження одножильних і багатожильних кабелів на змінному струмі*, А | |
під час прокладання на повітрі | під час прокладання в землі | |||||
ВБбШв 3х1,5 | 12 | 0,6 | 260 | 90 | 21 | 27 |
ВБбШв 3х2,5 | 13 | 0,6 | 310 | 98 | 27 | 36 |
ВБбШв 3х4 | 15 | 0,7 | 390 | 113 | 36 | 47 |
ВБбШв 3х6 | 16 | 0,7 | 450 | 120 | 46 | 59 |
ВБбШв 3х10 | 18 | 0,9 | 630 | 135 | 63 | 79 |
ВБбШв 3х16 | 21 | 0,9 | 840 | 158 | 84 | 102 |
ВБбШв 3х25 | 26 | 1,1 | 1260 | 195 | 112 | 133 |
ВБбШв 3х35 | 28 | 1,1 | 1590 | 210 | 137 | 158 |
ВБбШв 3х50 | 32 | 1,3 | 2030 | 240 | 167 | 187 |
ВБбШв 3х70 | 36 | 1,4 | 2740 | 270 | 211 | 231 |
ВБбШв 3х95с | 35 | 1,5 | 3440 | 263 | 261 | 279 |
ВБбШв 3х120с | 39 | 1,5 | 4130 | 293 | 302 | 317 |
ВБбШв 3х150с | 42 | 1,6 | 5010 | 315 | 346 | 358 |
ВБбШв 3х185с | 47 | 1,7 | 6080 | 353 | 397 | 405 |
ВБбШв 3х240с | 52 | 1,9 | 7720 | 390 | 472 | 471 |
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м |
Примітки: ЦІНИ УТОЧНЮЙТЕ.
УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
Основні | |
---|---|
Виробник | Україна ТД |
Країна виробник | Україна |
Конструктивні особливості | |
Покриття кабелю | броньовані сталевими стрічками |
Застосування | Прокладки для прокладки в землі 1 кВ |
Матеріал струмопровідної жили | Мідь |
поясна ізоляція | ПВХ ПЛАСТИКАТ |
- Ціна: 2 523 ₴/м
- Спосіб упаковки: котушка
