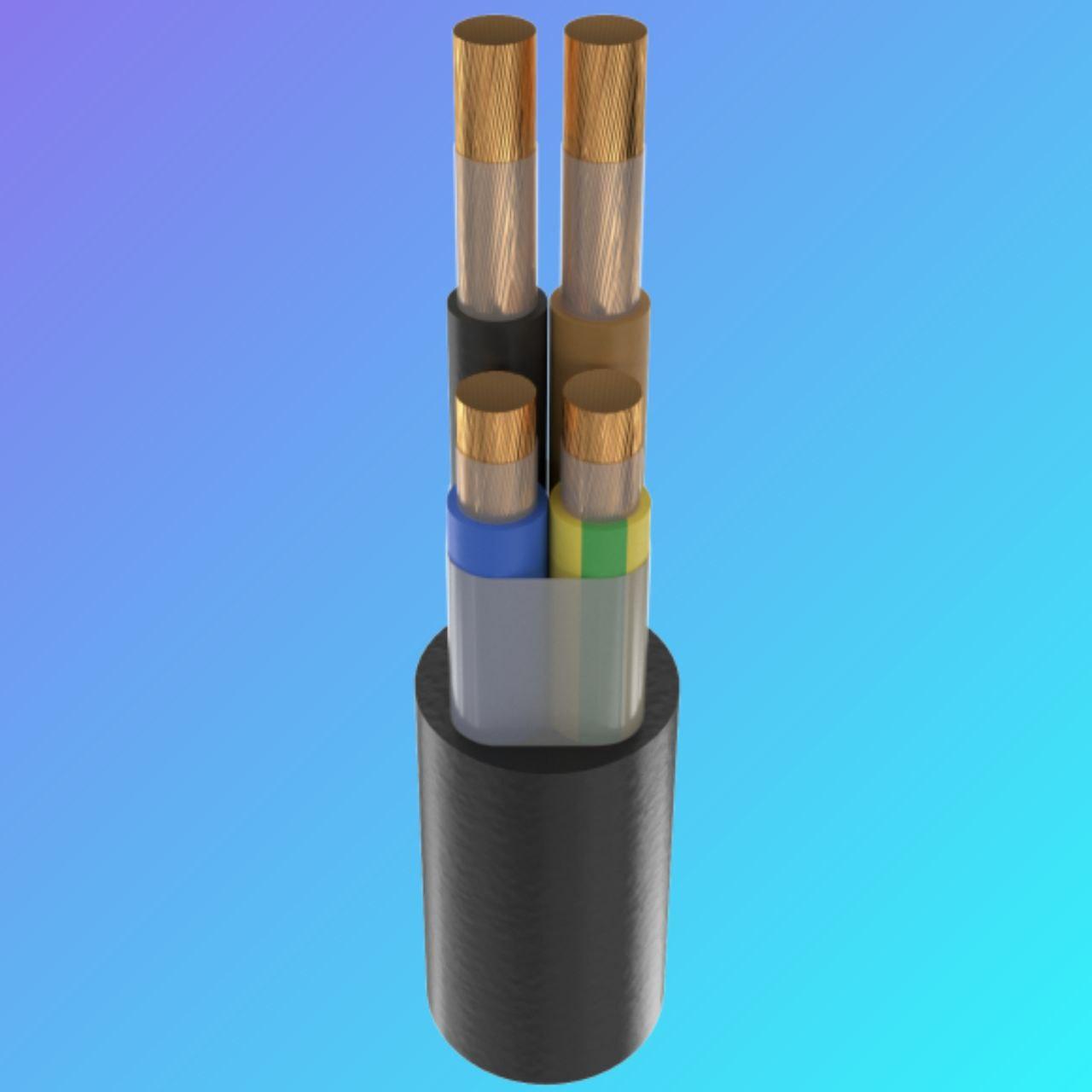

КГ 3х35+1х16 Силовий кабель гнучкий КГ 3х35+1х16
від 608 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
Для приєднання до рухомих струмоприймачів при згинах з радіусом не менше 8 діаметрів кабелю, за відсутності впливу мастил та дизельного палива.
Конструкція
1.ТОКОПРОВІДНА ЖИЛА мідна або мідна луджена, багатодротяна, круглої форми, відповідає класу 5 ДСТУ EN 60228:2015.
2.СЕПАРАТОР ПО СТРУМОПРОВІДНІЙ ЖИЛІ - плівка ПЕТ-Е (поліетилентерефталатна).
3.ІЗОЛЯЦІЯ з гуми типу РТІ-1.
4.ОБМОТКА – плівка ПЕТ-Е (поліетилентерефталатна).
5.ЗОВНІШНЯ ОБОЛОНКА - з гуми, типу РШТ-2.
Нормативна документація
ТУ У 31.3-13638750-002-2002
Номінальна напруга
0,66 кВ
Випробувальна напруга
2,5 кВ
Діапазон температур
Максимально допустима температура жили
• тривало, ° С +75
Діапазон робочих температур, °С -40…+50
Радіус вигину
Мінімальний радіус вигину під час прокладання – 8D
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Масса кабеля, кг/км (ориенти-ровочно) | Мінімальний радіус вигину при прокладці, мм | Довго допустимі струмові навантаження кабелів *, А |
| 3х2,5+1х1,5 | 14 | 1,0 | 240 | 112 | 42 |
| 3х4,0+1х2,5 | 16 | 1,1 | 340 | 128 | 55 |
| 3х6,0+1х4,0 | 18 | 1,1 | 460 | 144 | 69 |
| 3х10+1х6,0 | 24 | 1,3 | 750 | 192 | 88 |
| 3х16+1х6,0 | 27 | 1,3 | 1010 | 216 | 116 |
| 3х16+1х10 | 27 | 1,3 | 1040 | 216 | 116 |
| 3х25+1х10 | 31 | 1,5 | 1450 | 248 | 150 |
| 3х25+1х16 | 32 | 1,5 | 1540 | 256 | 150 |
| 3х35+1х10 | 36 | 1,5 | 1910 | 288 | 180 |
| 3х35+1х16 | 36 | 1,5 | 1960 | 288 | 180 |
| 3х35+1х25 | 36 | 1,5 | 2020 | 288 | 180 |
| 3х50+1х16 | 41 | 1,7 | 2710 | 328 | 226 |
| 3х50+1х25 | 42 | 1,7 | 2870 | 336 | 226 |
| 3х70+1х25 | 47 | 1,7 | 3720 | 376 | 272 |
| 3х70+1х35 | 47 | 1,7 | 3790 | 376 | 272 |
| 3х70+1х50 | 47 | 1,7 | 3860 | 376 | 272 |
| 3х95+1х35 | 54 | 1,9 | 4940 | 432 | 327 |
| 3х95+1х50 | 54 | 1,9 | 5020 | 432 | 327 |
| 3х120+1х35 | 58 | 1,9 | 5870 | 464 | 385 |
| Основні | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Тип дроту | Силовий |
| Конструкція кабелю | Гнучка |
| Упаковка | Котушка |
| Маса | 1.9 кг/м |
| Гарантійний термін | 36 міс |
| Термін служби | 25 років |
| Конструктивні особливості | |
| Кількість жил | 3 |
| Перетин жили | 35 кв.мм |
| Наявність ізоляції | Так |
| Матеріал ізоляції | Гума |
| Тип зовнішньої оболонки | Вологостійка |
| Материал оболочки | Гума |
| Колір ізоляції | Чорний |
| Зовнішній діаметр | 36 мм |
| Скрутка жил | Так |
| Форма перерізу | Кругла |
| Матеріал струмопровідної жили | Мідь |
| Механічні характеристики | |
| Мінімальна робоча температура | -50 град. |
| Максимальна робоча температура | 50 град. |
| Мінімальний радіус вигину | 288 мм |
| Електричні характеристики | |
| Номінальне струмове навантаження, не більше | 180 А |
| Номінальна робоча напруга | 660 В |
| Користувацькі характеристики | |
| Да | Так |
| Скручування дроту | Так |
- Ціна: від 608 ₴/м
- Спосіб упаковки: Катушка поддон Бухта
