ВБбшв 6 кВ 3х150 Кабель високовольтний броньований 6 кВ 3х150

від 3 338 ₴/м

Показати оптові ціни

Мінімальна сума замовлення на сайті — 300000 грн

  • В наявності
  • Оптом і в роздріб
ВБбшв 6 кВ 3х150 Кабель високовольтний броньований 6 кВ 3х150
ВБбшв 6 кВ 3х150 Кабель високовольтний броньований 6 кВ 3х150В наявності
від 3 338 ₴/м
+380 (98) 129-27-89
+380 (98) 129-27-89
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Кабель мідний високовольтний броньований 6 кВ  3х35 3х50 3х70 3х95 3х120 3х150 3х185 3х240 ВБбШв-6 кВ Кабелі силові з мідними СПЖ, з ізоляцією із ПВХ пластикату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату, на напругу 6 кВ Галузь застосування

Для стаціонарного прокладання одиночних кабельних ліній у приміщеннях, каналах, тунелях, в умовах агресивного середовища, в місцях, де є дія блукаючих струмів, де можливі механічні впливи на кабель, якщо кабель не піддається значним зусиллям, що розтягують. При груповому прокладанні обов'язкове застосування засобів вогнезахисту

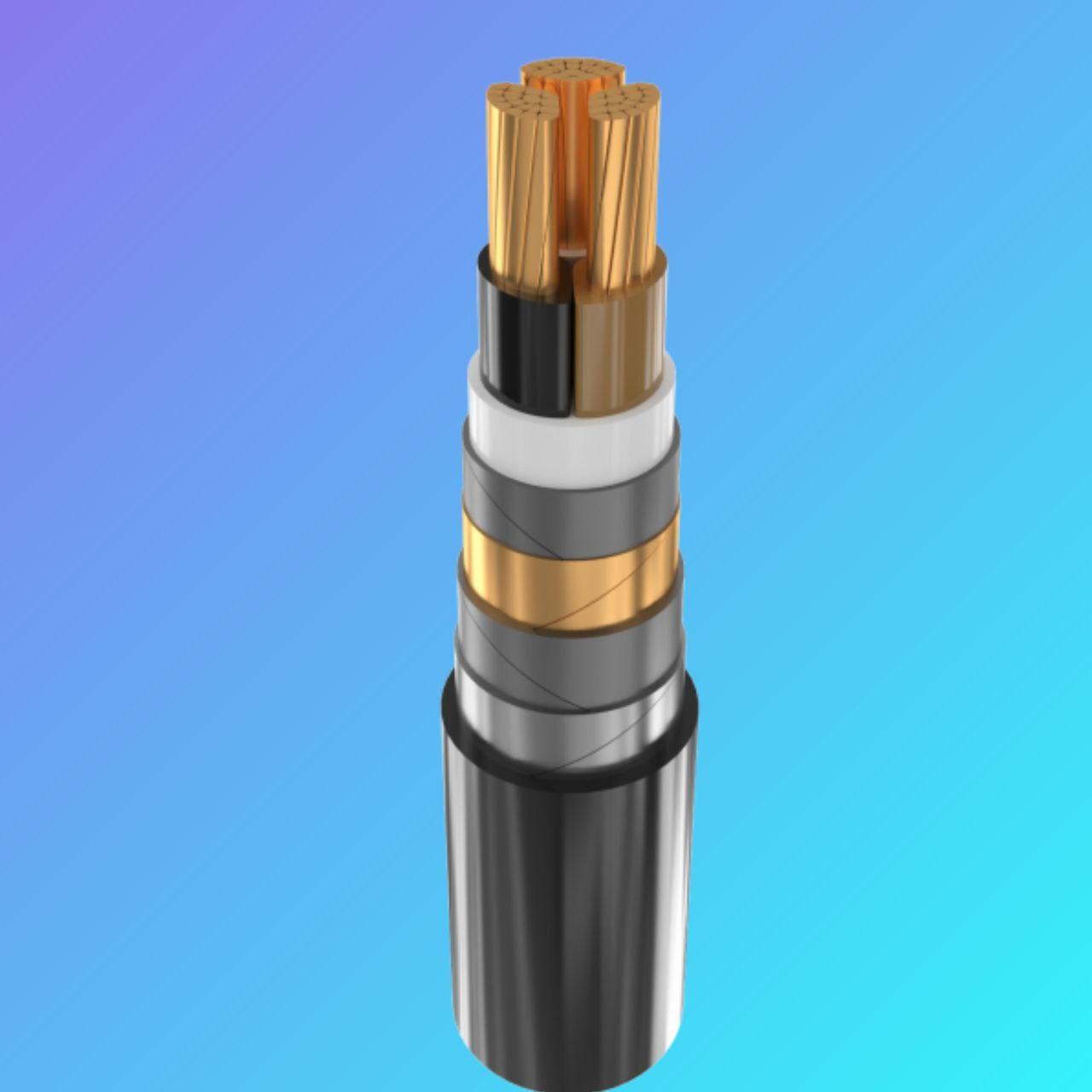

Конструкція

1.СТРУМОПРОВІДНА ЖИЛА мідна багатодротяна, круглої або секторної форми.

2.ІЗОЛЯЦІЯ з полівінілхлоридного пластикату.

3.ПОЯСНА ІЗОЛЯЦІЯ з полівінілхлоридного пластикату.

4. ЕЛЕКТРОПРОВІДНИЙ ЕКРАН у вигляді обмотки з електропровідного полімерного матеріалу.

5. МЕТАЛЕВИЙ ЕКРАН у вигляді обмотки з двох мідних стрічок.

6. РОЗДІЛЮВАЛЬНИЙ ШАР із синтетичних стрічок або стрічок з полівінілхлоридного пластикату.

7. БРОНЯ із сталевих оцинкованих стрічок.

8. ВИПРЕСОВАНИЙ захисний шланг з полівінілхлоридного пластикату.

Номінальна напруга кВ 6
Число та номінальний переріз струмопровідних жил мм 2 3 x 150
Товщина фазної ізоляції мм 3.4
Довго допустимі струмові навантаження на змінному струмі промислової частоти *
Максимально допустима температура жили
• довго ° С +70
• в аварійному режимі ° С +90
• при короткому замиканні ° С +160
Діапазон робочих температур ° С -50. . . +50
Мінімальний радіус вигину під час прокладання мм 427.5
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 57
Маса кабелю (орієнтовно) кг/км 6960
Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№ 18: 340 • 2.8
№ 20: 550 • 4.5

Примітки:

При замовленні будівельної довжини виробу необхідно погоджувати з виробником

* Довго допустимі струмові навантаження розраховані для таких умов: температура повітря плюс 25 ° С, температура грунту плюс 15 ° С, питомий тепловий опір грунту 1.2 ° К • м / Вт, глибина прокладки в грунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%



Нормативна документація

ТУ У 27.3-13638750-091:2019

Номінальна напруга

6 кВ

Випробувальна напруга

15 кВ

Діапазон температур

Максимально допустима температура жили

• тривало, ° С +70

• в аварійному режимі, ° С +90

• при короткому замиканні, ° С +160

Діапазон робочих температур, °С -50…+50

Радіус вигину

Мінімальний радіус вигину під час прокладання –7,5D

Число та номінальний переріз жил, мм2 Зовнішній діаметр кабелю, мм Номінальна товщина ізоляції, мм Масса кабеля, кг/км (ориенти-ровочно) Мінімальний радіус вигину при прокладці, мм Довго допустимі струмові навантаження багатожильних кабелів на змінному струмі*, А
під час прокладання на повітрі при прокладанні у землі
3*35 42 3,4 3130 420 137 158
3*50 45 3,4 3700 450 167 187
3*70 48 3,4 4040 480 211 231
3*95с 46 3,4 4720 460 261 279
3*120с 50 3,4 5500 500 302 317
3*150с 52 3,4 6410 520 346 358
3*185с 57 3,4 7650 570 397 405
3*240с  61 3,4 9320 610 472 471



 Довго допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 ° С, температура ґрунту плюс 15 ° С, питомий тепловий опір ґрунту 1,2 ° К • м / Вт, глибина прокладки в ґрунті 0,7 м

Характеристики
Основні
ВиробникУкраїна ТД
Тип дротуСиловий
Конструкція кабелюЖорстка
УпаковкаКотушка
Маса6.9 кг/м
Гарантійний термін36 міс
Термін служби25 років
Конструктивні особливості
Кількість жил3
Перетин жили150 кв.мм
Наявність ізоляціїТак
Матеріал ізоляціїВініл
ТермоізоляціяПолівінілхлорид
Тип зовнішньої оболонкиВологостійка
Колір ізоляціїЧорний
Зовнішній діаметр57 мм
Скрутка жилТак
Форма перерізуСекторна
Матеріал струмопровідної жилиМідь
Механічні характеристики
Мінімальна робоча температура-50 град.
Максимальна робоча температура50 град.
Мінімальний радіус вигину427 мм
Електричні характеристики
Номінальна робоча напруга6000 В
Користувацькі характеристики
ДаТак
Скручування дроту Так
Інформація для замовлення
  • Ціна: від 3 338 ₴/м
  • Спосіб упаковки: Катушка Барабан
