ВБбшв 6 кВ 3х120 Кабель високовольтний броньований 6 кВ 3х120
від 2 700 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
Для стаціонарного прокладання одиночних кабельних ліній у приміщеннях, каналах, тунелях, в умовах агресивного середовища, в місцях, де є дія блукаючих струмів, де можливі механічні впливи на кабель, якщо кабель не піддається значним зусиллям, що розтягують. При груповому прокладанні обов'язкове застосування засобів вогнезахисту

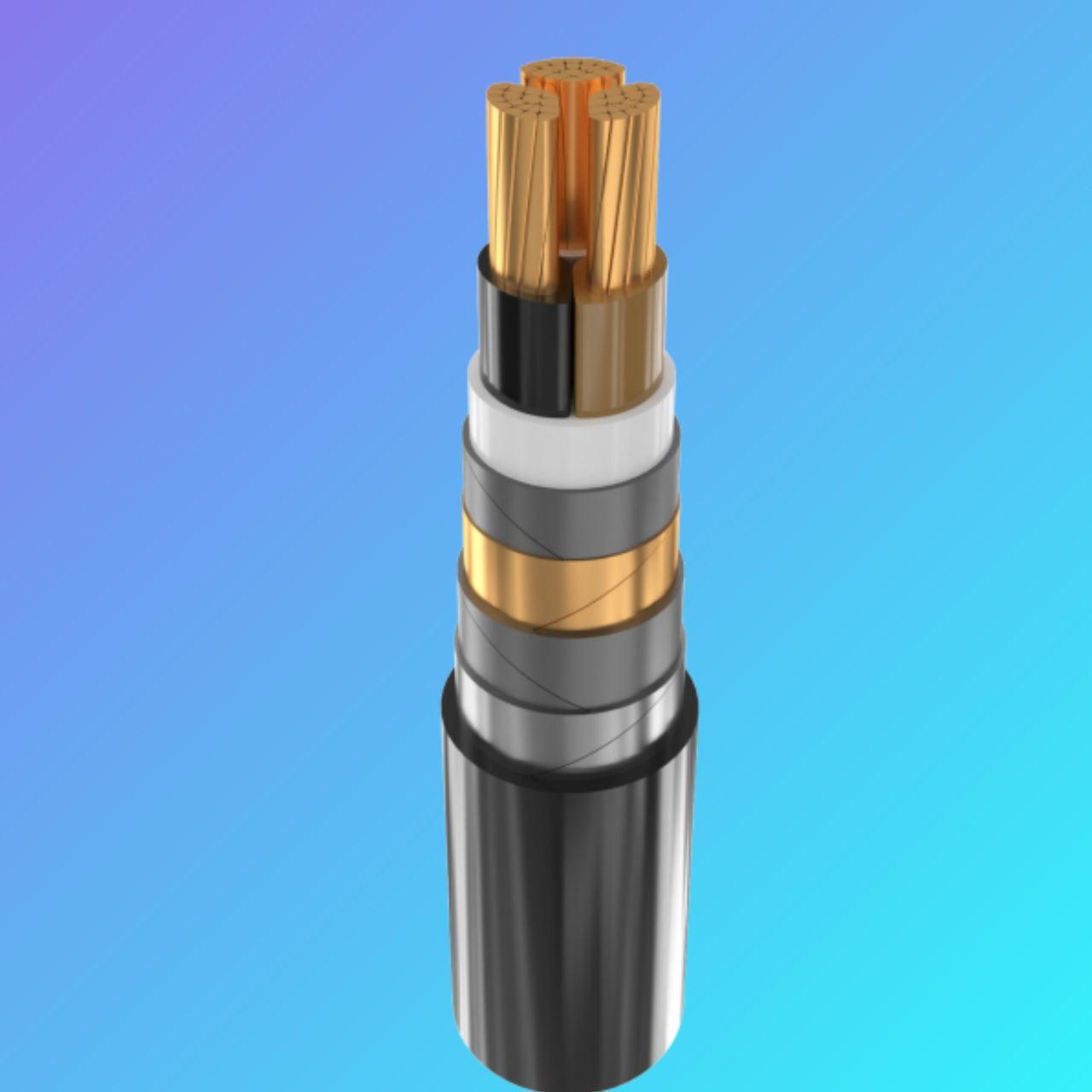

Конструкція
1.СТРУМОПРОВІДНА ЖИЛА мідна багатодротяна, круглої або секторної форми.
2.ІЗОЛЯЦІЯ з полівінілхлоридного пластикату.
3.ПОЯСНА ІЗОЛЯЦІЯ з полівінілхлоридного пластикату.
4. ЕЛЕКТРОПРОВІДНИЙ ЕКРАН у вигляді обмотки з електропровідного полімерного матеріалу.
5. МЕТАЛЕВИЙ ЕКРАН у вигляді обмотки з двох мідних стрічок.
6. РОЗДІЛЮВАЛЬНИЙ ШАР із синтетичних стрічок або стрічок з полівінілхлоридного пластикату.
7. БРОНЯ із сталевих оцинкованих стрічок.
8. ВИПРЕСОВАНИЙ захисний шланг з полівінілхлоридного пластикату.
Технічні характеристики Номінальна напруга кВ 6
Примітки:
При замовленні будівельної довжини виробу необхідно погоджувати з виробником
* Довго допустимі струмові навантаження розраховані для таких умов: температура повітря плюс 25 ° С, температура грунту плюс 15 ° С, питомий тепловий опір грунту 1.2 ° К • м / Вт, глибина прокладки в грунті 0.7 м
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
Нормативна документація
ТУ У 27.3-13638750-091:2019
Номінальна напруга
6 кВ
Випробувальна напруга
15 кВ
Діапазон температур
Максимально допустима температура жили
• тривало, ° С +70
• в аварійному режимі, ° С +90
• при короткому замиканні, ° С +160
Діапазон робочих температур, °С -50…+50
Радіус вигину
Мінімальний радіус вигину під час прокладання –7,5D
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Масса кабеля, кг/км (ориенти-ровочно) | Мінімальний радіус вигину при прокладці, мм | Довго допустимі струмові навантаження багатожильних кабелів на змінному струмі*, А | |
| під час прокладання на повітрі | при прокладанні у землі | |||||
| 3*35 | 42 | 3,4 | 3130 | 420 | 137 | 158 |
| 3*50 | 45 | 3,4 | 3700 | 450 | 167 | 187 |
| 3*70 | 48 | 3,4 | 4040 | 480 | 211 | 231 |
| 3*95с | 46 | 3,4 | 4720 | 460 | 261 | 279 |
| 3*120с | 50 | 3,4 | 5500 | 500 | 302 | 317 |
| 3*150с | 52 | 3,4 | 6410 | 520 | 346 | 358 |
| 3*185с | 57 | 3,4 | 7650 | 570 | 397 | 405 |
| 3*240с | 61 | 3,4 | 9320 | 610 | 472 | 471 |
Довго допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 ° С, температура ґрунту плюс 15 ° С, питомий тепловий опір ґрунту 1,2 ° К • м / Вт, глибина прокладки в ґрунті 0,7 м
| Основні | |
|---|---|
| Виробник | Україна ТД |
| Тип дроту | Силовий |
| Конструкція кабелю | Жорстка |
| Упаковка | Котушка |
| Маса | 6 кг/м |
| Гарантійний термін | 36 міс |
| Термін служби | 25 років |
| Конструктивні особливості | |
| Кількість жил | 3 |
| Перетин жили | 120 кв.мм |
| Наявність ізоляції | Так |
| Матеріал ізоляції | Вініл |
| Термоізоляція | Полівінілхлорид |
| Тип зовнішньої оболонки | Вологостійка |
| Колір ізоляції | Чорний |
| Зовнішній діаметр | 54 мм |
| Скрутка жил | Так |
| Форма перерізу | Секторна |
| Матеріал струмопровідної жили | Мідь |
| Механічні характеристики | |
| Мінімальна робоча температура | -50 град. |
| Максимальна робоча температура | 50 град. |
| Мінімальний радіус вигину | 405 мм |
| Електричні характеристики | |
| Номінальна робоча напруга | 6000 В |
| Користувацькі характеристики | |
| Да | Так |
| Скручування дроту | Так |
- Ціна: від 2 700 ₴/м
- Спосіб упаковки: Катушка Барабан
