ААбл 3х120
від 1 737 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
ААБл 3x120 10 кВ ААБл 10 кВ 3*120 Силовий кабель ААБЛ 10 кВ три жили на сто двадцять квадрат
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньовані сталевими стрічками
Кабелі застосовуються для прокладання:
• в землі (раншах) із середньою корозійною активністю без блукальних струмів
• за наявності небезпеки механічних пошкоджень без розтягувальних зусиль в експлуатації
| ААБл 3x120(ож)-10 ГОСТ 18410-73 |
|
| Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньовані сталевими стрічками | |

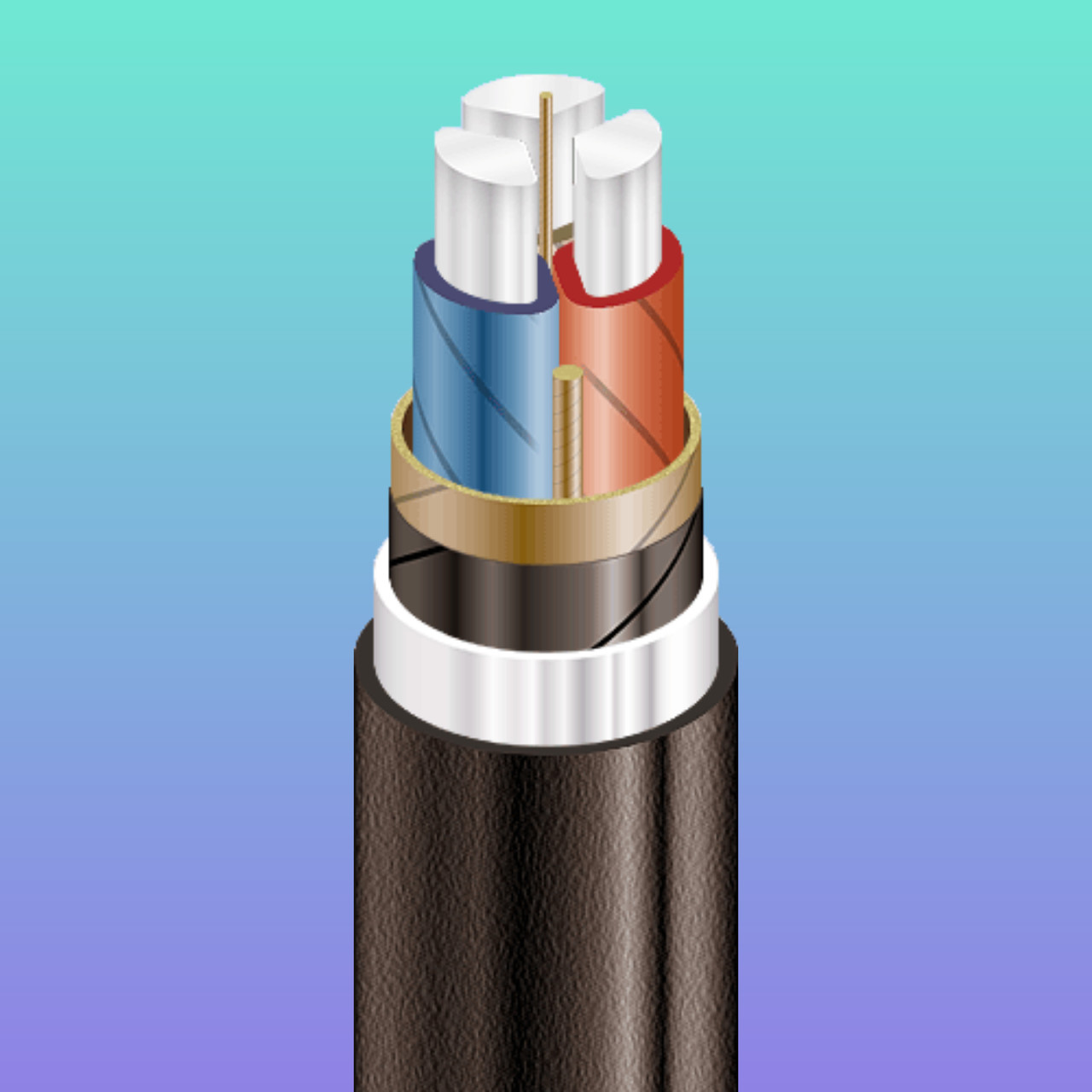

| КОНСТРУКЦИЯ: | |
| 1 | Алюмінієва струмопровідна жила |
| 2 | Паперова просочена ізоляція |
| 3 | Джгут із кабельного паперу |
| 4 | Поясна ізоляція |
| 5 | Екран з електропровідного паперу |
| 6 | Алюмінієва оболонка |
| 7 | Подушка під броню зі шаром пластмасових стрічок |
| 8 | Броня з двох сталевих стрічок |
| 9 | Зовнішній покрив |
| ААБл 3x120(ож)-10 ГОСТ 18410-73 |
||||||
| Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньовані сталевими стрічками | ||||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||
| Номінальна напруга | кВ | 10 | ||||
| Число та номінальний переріз струмопровідних жил | мм 2 | 3 x 120 | ||||
| Товщина ізоляції між жилами | мм | 5.5 | ||||
| Товщина ізоляції жила-болочка | мм | 4 | ||||
| Товщина оболонки | мм | 1.55 | ||||
| Тривало допустимі токові навантаження * | ||||||
| • під час прокладання в повітрі | А | 234 | ||||
| • під час прокладання в ґрунті | А | 218 | ||||
| Діапазон робочих температур | ° С | -50 . . . +50 | ||||
| Мінімальний радіус вигину під час прокладання | мм | 1250 | ||||
| Різність рівнів по трасі прокладки, не більш ніж | м | 15 | ||||
| Зовнішній діаметр металевої оболонки (праворуч) | мм | 38 | ||||
| Розрахунковий зовнішній діаметр кабелю (праворуч) ** | мм | 50 | ||||
| Маса кабелю (орієнтовно) | кг/км | 3630 | ||||
| Розрахункова будівельна довжина кабелю та маса брутто під час постачання на барабанах | м, т |
|
||||
Примітки: ЦІНИ УТОЧНЮЙТЕ.
УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником* Тричі допустимі струмові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
#аабл3х35 #аабл3х50 #аабл3х70 #аабл3х95 #аабл3х120 #аабл3х150 #аабл3х185 #аабл3х240 #аашв3х35 #аашв3х50 #аашв3х70 #аашв3х95 #аашв3х120 #аашв3х150 #аашв3х185 #аашв3х240 #асбл3х35 #асбл3х50 #асбл3х70 #асбл3х95 #асбл3х120 #асбл3х150 #асбл3х185 #асбл3х240
| Основні атрибути | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Гарантійний термін | 36 |
| Упаковка | Котушка |
| Термін служби | 25 |
| Конструкція кабелю | Жорстка |
| Тип дроту | Силовий |
| Тип зовнішньої оболонки | Вологостійка |
| Найменування | Силовий кабель ААБл 10 кВ три жили на сто двадцять квадрат |
| Конструктивні особливості | |
| товщина фазної ізоляції | 5,5 мм |
| Покриття кабелю | паперова просочена ізоляція, в алюмінієвій оболонці, броньований сталевими стрічками |
| Переріз струмопровідної жили | 120 |
| Мінімальний радіус вигину при прокладці | 1250 мм |
| Матеріал струмопровідної жили | алюміній |
| Кількість жил | 3 |
| Основні | |
| Застосування | для прокладки в земле 10 кВ |
- Ціна: від 1 737 ₴/м
- Спосіб упаковки: КОБІЛЬНИЙ БАРАБАН ПІДДОН
