ААБл 10 кВ 3x70 ААБл 10 кВ 3*70 Силовий кабель ААБЛ 10 кВ три жили на сімдесят квадрат
ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньовані сталевими стрічками
Кабелі застосовуються для прокладання:
• в землі (раншах) із середньою корозійною активністю без блукальних струмів
• за наявності небезпеки механічних пошкоджень без розтягувальних зусиль в експлуатації
| ААБл 3x70(ож)-10 ГОСТ 18410-73 |
|
| Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньовані сталевими стрічками | |

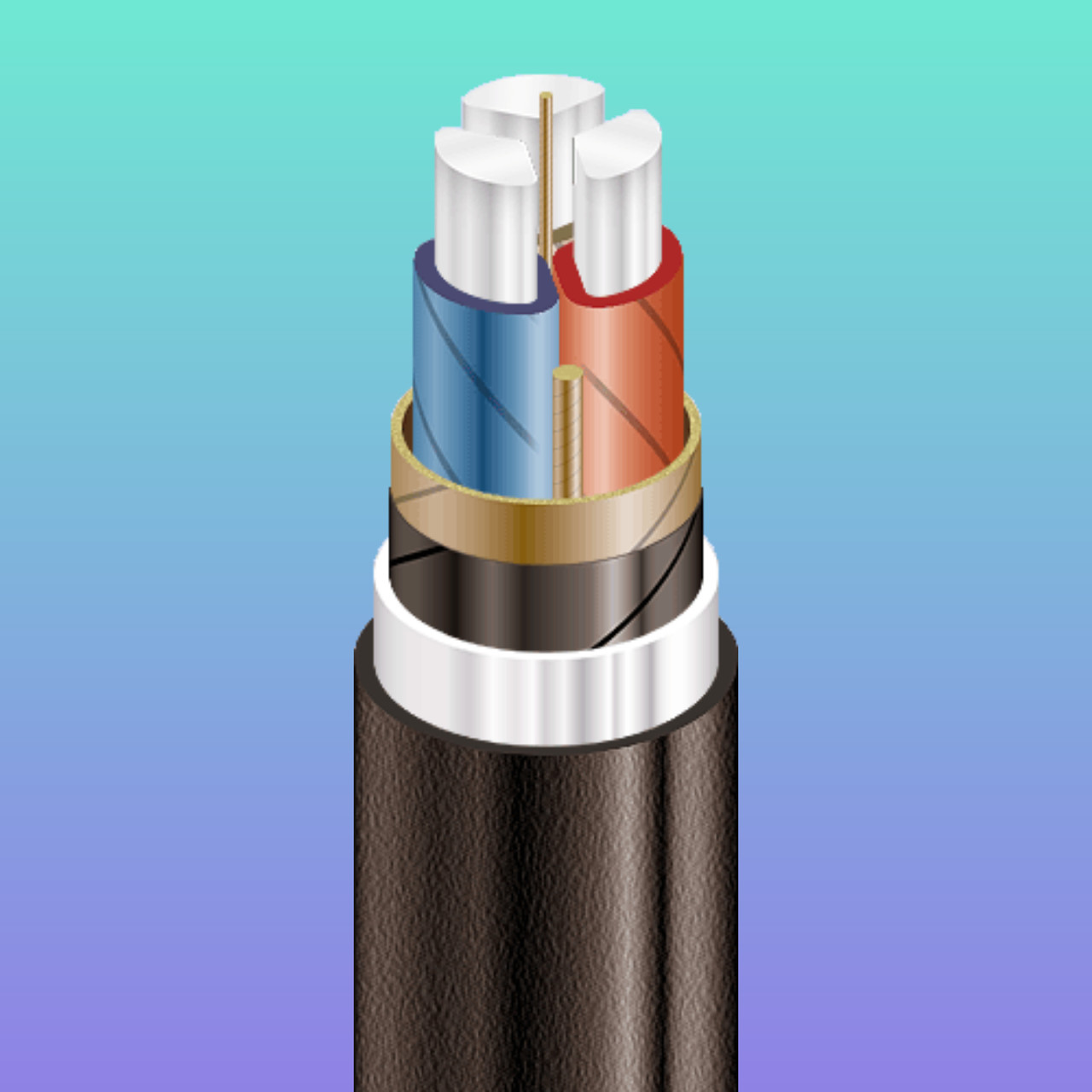

| КОНСТРУКЦИЯ: | |
| 1 | Алюмінієва струмопровідна жила |
| 2 | Паперова просочена ізоляція |
| 3 | Джгут із кабельного паперу |
| 4 | Поясна ізоляція |
| 5 | Екран з електропровідного паперу |
| 6 | Алюмінієва оболонка |
| 7 | Подушка під броню зі шаром пластмасових стрічок |
| 8 | Броня з двох сталевих стрічок |
| 9 | Зовнішній покрив |
| ААБл 3x70(ож)-10 ГОСТ 18410-73 |
||||
| Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньовані сталевими стрічками | ||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||
| Номінальна напруга | кВ | 10 | ||
| Число та номінальний переріз струмопровідних жил | мм 2 | 3 x 70 | ||
| Товщина ізоляції між жилами | мм | 5.5 | ||
| Товщина ізоляції жила-болочка | мм | 4 | ||
| Товщина оболонки | мм | 1.45 | ||
| Тривало допустимі токові навантаження * | ||||
| • під час прокладання в повітрі | А | 161 | ||
| • під час прокладання в ґрунті | А | 162 | ||
| Діапазон робочих температур | ° С | -50 . . . +50 | ||
| Мінімальний радіус вигину під час прокладання | мм | 1125 | ||
| Різність рівнів по трасі прокладки, не більш ніж | м | 15 | ||
| Зовнішній діаметр металевої оболонки (праворуч) | мм | 33 | ||
| Розрахунковий зовнішній діаметр кабелю (праворуч) ** | мм | 45 | ||
| Маса кабелю (орієнтовно) | кг/км | 2790 | ||
| Розрахункова будівельна довжина кабелю та маса брутто під час постачання на барабанах | м, т |
|
||
|
Примітки: ЦЕНИ ПРИТУЙТЕ. УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПОРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ . |
||
| Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником | ||
| * Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м | ||
| ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 % |
#аабл3х35 #аабл3х50 #аабл3х70 #аабл3х95 #аабл3х120 #аабл3х150 #аабл3х185 #аабл3х240 #аашв3х35 #аашв3х50 #аашв3х70 #аашв3х95 #аашв3х120 #аашв3х150 #аашв3х185 #аашв3х240 #асбл3х35 #асбл3х50 #асбл3х70 #асбл3х95 #асбл3х120 #асбл3х150 #асбл3х185 #асбл3х240
| Основні | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Тип дроту | Силовий |
| Гарантійний термін | 36 міс |
| Термін служби | 25 років |
| Конструкція кабелю | Жорстка |
| Застосування | для прокладки в земле 10 кВ |
| Конструктивні особливості | |
| Тип зовнішньої оболонки | Вологостійка |
| Матеріал струмопровідної жили | Алюміній |
| товщина фазної ізоляції | 5,5 мм |
| Покриття кабелю | паперова просочена ізоляція, в алюмінієвій оболонці, броньований сталевими стрічками |
| Мінімальний радіус вигину (мм) | 1125 мм |
| Користувальницькі характеристики | |
| Упаковка | Барабан |
| Найменування | Силовий кабель ААБл 10 кВ три жили на сімдесят квадрат |
