СП 5 4х16 ASXSN 4х16 СІП 5 нг 4х16 ПРОВІД - КАБЕЛЬ
від 80 ₴/м
від 65,60 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
СИП 5 нг 4х16 AsXSn 4*16 СІП 5 4*16 СІП 5 4х16 Кабелі СІП 5 4*16 Провід СІП 5 4х16
Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння
Застосовуються для прокладки:• повітряних ліній електропередачі (ПЛ) на напругу до 0,6/1 кВ• відгалужень до вводів в житлові будинки і господарські прибудови
ТУ У 27.3-00214534-074:2013
Можливе виготовлення дроту з поздовжньою герметизацією жили водоблокирующими матеріалами
Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:• стійкість до поширення полум'я при одиночній прокладці
СИП 5 нг для символів 4х16 AsXSn 4*16 ТУ У 27.3-00214534-074:2013 |
|
Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння | |

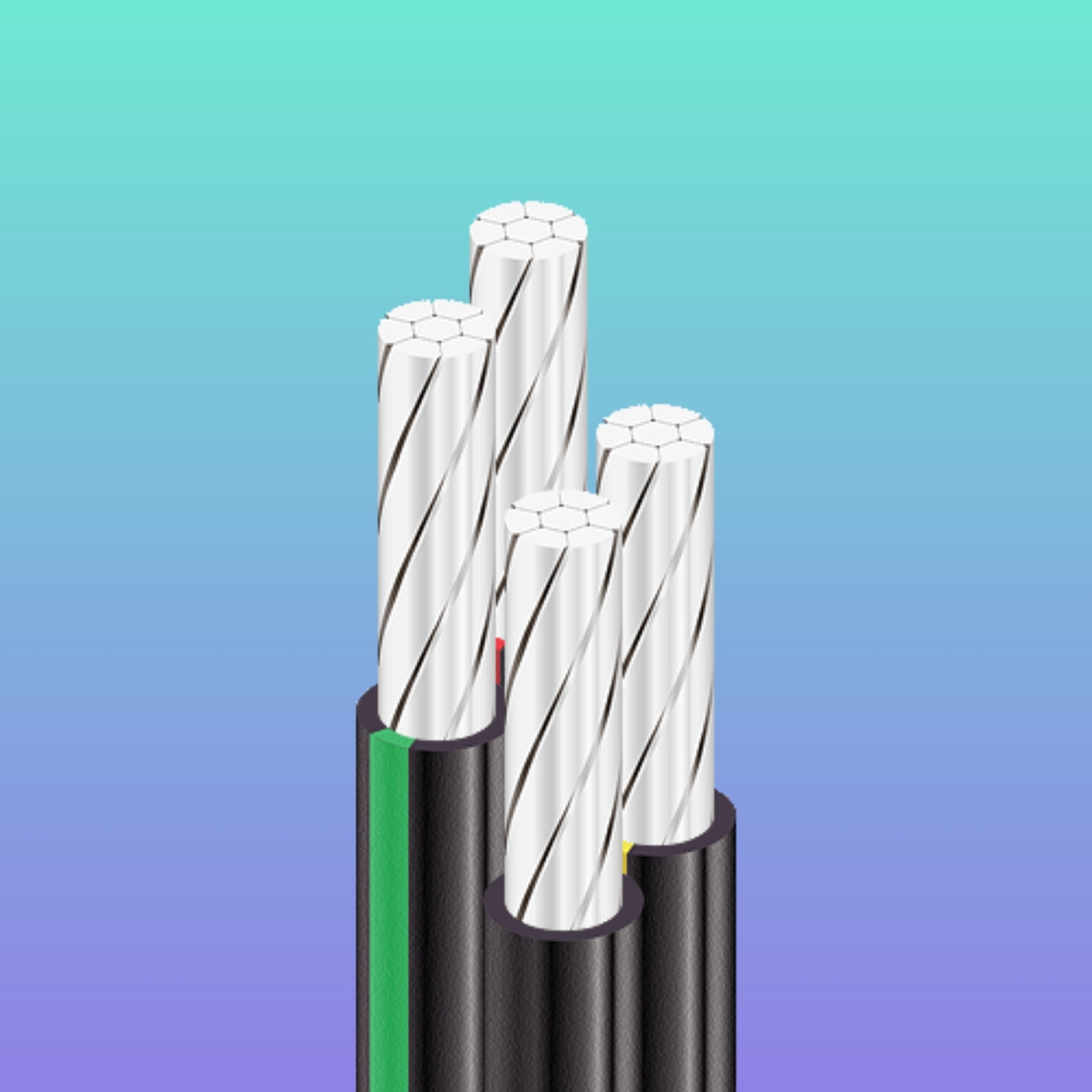

КОНСТРУКЦІЯ: | |
1 | Алюмінієва багатодротяна струмопровідна жила ущільнена |
2 | Ізоляція з полімерної композиції, що не розповсюджує горіння |
СИП 5 нг 4х16 AsXSn 4*16 ТУ У 27.3-00214534-074:2013 |
||||||||
Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння | ||||||||
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||||
Номінальна напруга | кВ | 0.6 / 1 | ||||||
Число і номінальний переріз фазних струмопровідних жил | мм 2 | 4 x 16 | ||||||
Товщина фазної ізоляції | мм | 1.4 | ||||||
Допустимі струмові навантаження * | ||||||||
• довгостроково | А | 100 | ||||||
• при короткому замиканні (не більше 1 с) | кА | 1.5 | ||||||
Максимально допустима температура жили | ||||||||
• довгостроково | ° З | +90 | ||||||
• при короткому замиканні (не більше 5 с) | ° З | +250 | ||||||
Діапазон робочих температур | ° З | -60 . . . +50 | ||||||
Допустима температура прокладки (монтажу), не менше | ° З | -20 | ||||||
Мінімальний радіус вигину при прокладці | мм | 181 | ||||||
Розрахунковий зовнішній діаметр (довідково) ** | мм | 18.1 | ||||||
Маса (орієнтовно) | кг/км | 280 | ||||||
Розрахункова будівельна довжина і маса брутто при поставці на барабанах | м, т |
|
Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ . |
||
При замовленні будівельну довжину виробу необхідно погоджувати з виробником | ||
* Тривало допустимі струмові навантаження розраховані для наступних умов: температура навколишнього середовища плюс 25 °С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2 | ||
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 % |
1.ФАЗНА СТРУМОПРОВІДНА ЖИЛА - алюмінієва багатодротяна ущільнена круглої форми.
2.ІЗОЛЯЦІЯ - композиція светостабілізірованного зшитого поліетилену не поширює горіння
Число і номінальний переріз жил, мм2 | Зовнішній діаметр проводу, мм | Номінальна товщина ізоляції,мм | Маса проводу, кг/км (орієнтовно) | Мінім-ний радіус вигину при прокладці, мм | Тривало допустиме струмове навантаження *, А | Допустиме струмове навантаження при односекундном короткому замиканні*, кА |
4х16 | 17,6 | 1,3 | 270 | 176 | 100 | 1,5 |
4х25 | 20,8 | 1,3 | 390 | 208 | 130 | 2,3 |
4х35 | 23,2 | 1,3 | 510 | 232 | 160 | 3,2 |
4х50 | 26,6 | 1,5 | 680 | 266 | 195 | 4,6 |
* Тривало допустимі струмові навантаження розраховані для наступних умов: температура навколишнього середовища 25 °С, швидкість вітру 0,6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2 |
#СИП2Х16 #СИП2Х25 #СИП4Х16 #СИП4Х25 #СИП4Х35 #СИП4Х50 #СИП4Х70 #СИП4Х95 #СИП4Х120 #СИП5_2Х16 #СИП5_2Х25 #СИП5_4Х16 #СИП5_4Х25 #СИП5_4Х35 #СИП5_4Х50 #СИП5_4Х70 #СИП5_4Х95 #СИП5_4Х120 #ASXSN2Х16 #ASXSN2X25 #ASXSN4X16 #ASXSN4X25 #ASXSN4X35 #ASXSN4X50 #ASXSN4X70 #ASXSN4X95 #ASXSN4X120 #самонесущий_провод #самонесущий_негорючий_провод #купить_провод #купить_сип_провод #воздушныйпровод #сип_провод_цена
Основні атрибути | |
---|---|
Виробник | Україна ТД |
Країна виробник | Україна |
Користувальницькі характеристики | |
Упаковка | Барабан |
Тип дроту | Монтажний |
Конструкція кабелю | Жорстка |
Гарантійний термін | 36 |
Термін служби | 25 |
провід | сип 5 4*16 |
Колір ізоляції | Черный |
Тип зовнішньої оболонки | Знижена горючість |
дріт алюмінієвий | сип 5 4*16 |
Застосування | Для прокладання повітряних ліній 1 кВ |
Найменування | AsXSn 4*16 |
КАБЕЛЬ СІП | Для символів 4х16 |
СІП 5 | 4*16 |
Жила | ФАЗНА СТРУМОПРОВІДНА ЖИЛА - алюмінієва багатодротяна ущільнена круглої форми. |
Да | Да |
ПВХ пластікат | Самозагасальний поліетилен |
Перетин жили | 16 кв.мм |
Скручування дроту | Да |
Напрямок скручування | Право |
Форма перерізу | Кругла |
Вага | 0.28 кг/м |
Номінальне струмове навантаження, не більше | 100 А |
70 | -50 град. |
Вініл | Пластмас |
Кількість жил | 4 |
Мінімальний радіус вигину | 181 мм |
Термоізоляція | Полиэтилен |
Зовнішній діаметр | 18 мм |
Номінальна робоча напруга | 1000 В |
Максимальна робоча температура | 50 град. |
Конструктивні особливості | |
Покриття кабелю | Ізоляція з полімерної композиції, що не розповсюджує горіння |
Матеріал струмопровідної жили | алюміній |
- Ціна: від 65,60 ₴/м
- Спосіб упаковки: КАБЕЛЬНИЙ БАРАБАН БУХТА ПІДДОН
