АВББШВ 4х16

від 94 ₴/м

Показати оптові ціни

Мінімальна сума замовлення на сайті — 300000 грн

  • В наявності
  • Оптом і в роздріб
АВББШВ 4х16
АВББШВ 4х16В наявності
від 94 ₴/м
+380 (98) 129-27-89
+380 (98) 129-27-89
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

АВБбШв 4x16 АВББШВ 4*16 СИЛОВИЙ КАБЕЛЬ БРОНЬОВАНИЙ АВББШВ  КАБЕЛЬ БРОНЬОВАНИЙ АЛЮМІЄВНИЙ

КАБЕЛЬ ДЛЯ ПРОКЛАДКИ В ЗЕМЛІ
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикату

Кабелі застосовуються для прокладання:

• одиночною прокладкою

• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища

• в місцях, де можливі механічні дії на кабель, зокрема незначні зусилля, що розтягують

Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою

Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000 Виробу цієї марки відповідають вимогам:

• стійкість до поширення полум'я під час одиночного прокладання

АВБбШв 4x16 4*16
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикату

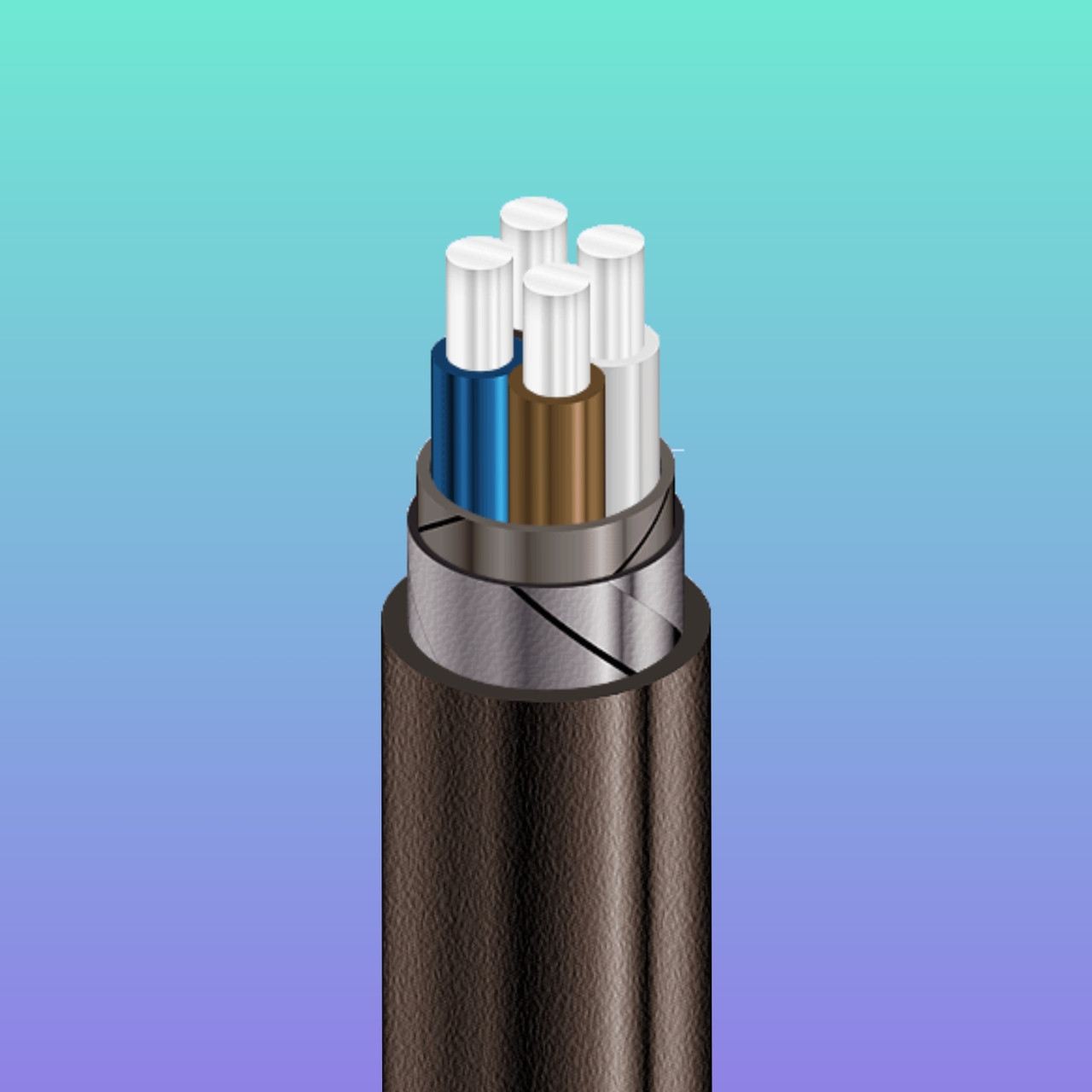

КОНСТРУКЦИЯ:
1 Алюмінієва струмопровідна жила
2 Ізоляція з ПВХ пластикату
3 Стрічкова поясна ізоляція
4 Броня з двох сталевих оцинкованих стрічок
5 Випресований захисний шланг із ПВХ пластикату



АВБбШв 4x16 4*16
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 4 x 16
Товщина фазної ізоляції мм 1
Тривало допустимі токові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 62
• під час прокладання в ґрунті А 71
Максимально допустима температура жили
• тривало ° С +70
• в аварійному режимі ° С +90
• у разі короткого замикання ° С +160
Діапазон робочих температур ° С -50 . . . +50
Мінімальний радіус вигину під час прокладання мм 172.5
Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 23
Маса кабелю (орієнтовно) кг/км 660
Розрахункова будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т
№ 14:  1090 • 0.9



Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником
* Тривало допустимі токові навантаження розраховані під час роботи в чотиридротових мережах із навантаженням у всіх жилах для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %



1.ТОКОПРОВОДОВША ЖИЛА алюмінієва, однодротова або багатодротова, круглої або секторної форми.

2. ВИКОРИСТАННЯ з полівінілхлоридного пластикату.

3.ПОЯСНА ІЗОЛЯЦІЯ з полівінілхлоридного пластикату.

4.БРОНЯ зі сталевих поцинкованих стрічок.

5. ВИПРЕСОВАНИЙ захисний шланг із полівінілхлоридного пластикату



Число та номінальний переріз жил, мм2 Зовнішній діаметр кабелю, мм Номінальна товщина ізоляції, мм Маса кабелю, кг/км (орієнти-рівно) Мінімаль-тний радіус вигину під час прокладання, мм Тривало допустимі токові навантаження  одножильних і багатожильних кабелів на змінному струмі*, А
під час прокладання на повітрі під час прокладання в землі
 4х2,5 14 0,6 290 105 20 26
 4х4 15 0,7 330 113 27 34
 4х6 17 0,7 380 128 34 41
 4х10 19 0,9 510 143 47 55
 4х16 22 0,9 640 165 62 72
 4х25 26 1,1 880 195 81 95
 4х35 28 1,1 1050 210 99 114
 4х50 32 1,3 1340 240 117 133
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м

#авбшв4х95 #авбшв4Х120 #авбшв4Х150 #авбшв4Х185 #авбшв4Х240 #4Х95 #авбшв4Х70 #авббшв4Х50 #авбшв4Х35 #авбшв4Х25 #авбшв4Х16 #авбшв2Х16

#ВБШВ4Х16 #ВБШВ4Х25 #ВБШВ4Х35 #ВББШВ4Х50 #ВБШВ4Х70 #ВБШВ4Х95 #ВБШВ4Х120 #ВБШВ4Х185 #ВБШВ4Х240



Характеристики
Основні атрибути
ВиробникУкраїна ТД
Країна виробникУкраїна
Користувальницькі характеристики
УпаковкаБарабан
Тип дротуСиловий
Длина в упаковке0.64
Конструкція кабелюЖорстка
Гарантійний термін36
Термін служби25
Колір ізоляціїЧерный
Тип зовнішньої оболонкиВологостійка
Галузь застосуванняКабелі застосовуються для прокладання: • одиночною прокладкою • в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища • в місцях, де можливі механічні дії на кабель, зокрема незначні розтягувальні зусилля
ДаДа
ПВХ пластікат Полівінілхлоридний пластикат
Перетин жили16 кв.мм
Скручування дроту Да
Форма перерізуКругла
Вага0.6 кг/м
Номінальне струмове навантаження, не більше71 А
70-50 град.
ВінілВініл
Кількість жил4
Мінімальний радіус вигину172 мм
ТермоізоляціяПолівінілхлорид
Зовнішній діаметр23 мм
Номінальна робоча напруга1000 В
Максимальна робоча температура50 град.
Конструктивні особливості
Максимальна допустима температура жилипри короткому замиканні ° С +160
Порытые кабелюброньовані сталевими стрічками
товщина фазної ізоляції1 мм
Матеріал струмопровідної жилиалюміній
Струмові навантаження при прокладки повітрі62 А
поясна ізоляціяПВХ ПЛАСТИКАТ
ПВХ пластикат ПВХ ПЛАСТИКАТ
Основні
ЗастосуванняДля прокладки в землі
Інформація для замовлення
  • Ціна: від 94 ₴/м
  • Спосіб упаковки: КОБІЛЬНИЙ БАРАБАН БУХТА
