АВББШВ 4х120

від 400

Показати оптові ціни

Мінімальна сума замовлення на сайті — 300000 грн

  • В наявності
  • Оптом і в роздріб
АВББШВ 4х120
АВББШВ 4х120В наявності
від 400
+380 (98) 129-27-89
+380 (98) 129-27-89
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

АВБбШв 4x120 АВББШв 4*120 СИЛОВИЙ КОБЕЛЬ  БРОНЬОВАНИЙ АЛЮМІЄВНИЙ  АВББШВ

КАБЕЛЬ ДЛЯ ПРОКЛАДКИ В ЗЕМЛІ
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикату

Кабелі застосовуються для прокладання:

• одиночною прокладкою

• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища

• в місцях, де можливі механічні дії на кабель, зокрема незначні зусилля, що розтягують

Можливе виготовлення кабелю з багатодротовими струмопровідними жилами

Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою

Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000 Виробу цієї марки відповідають вимогам:• стійкість до поширення полум'я під час одиночного прокладання



АВБбШв 4x120 4*120
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикату

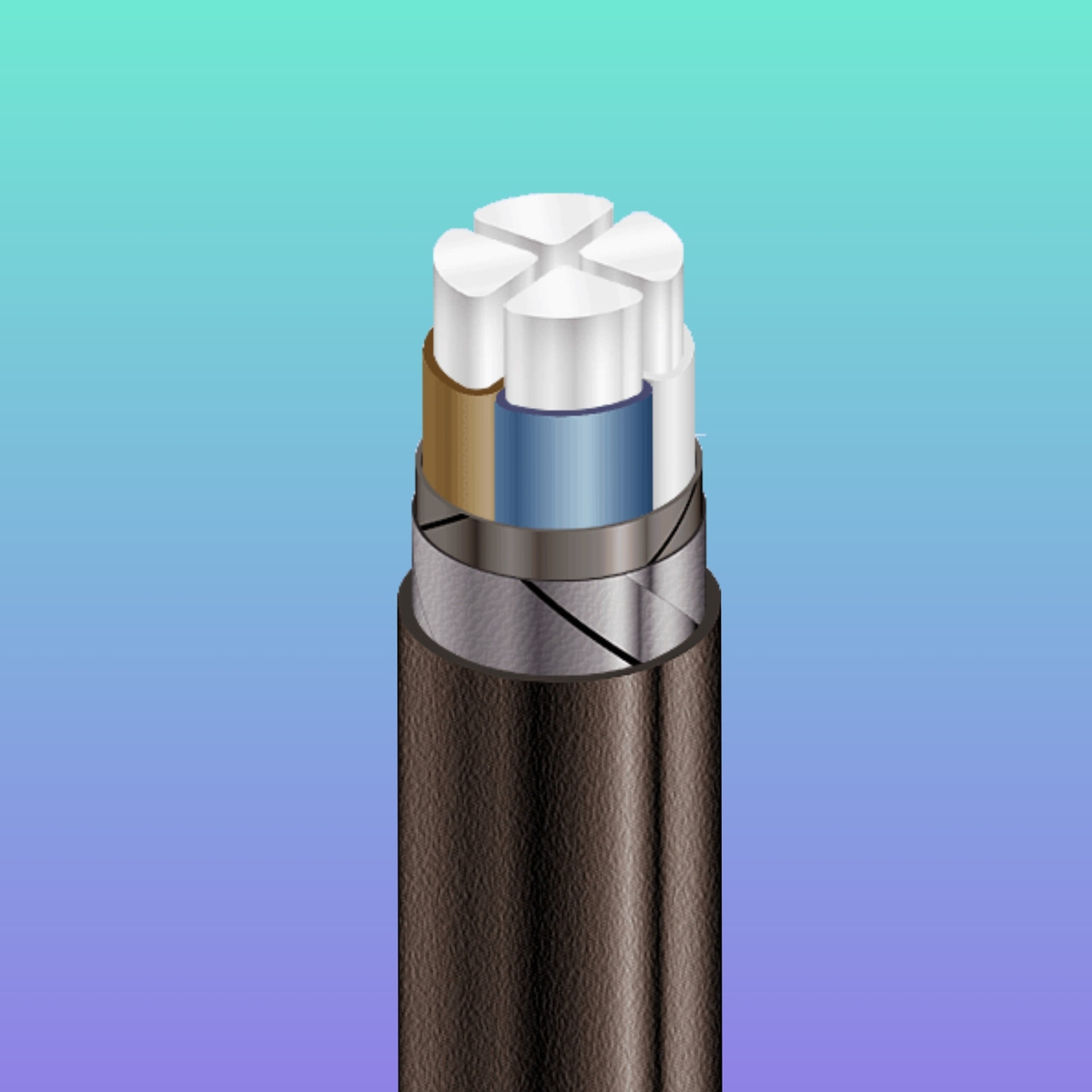

КОНСТРУКЦИЯ:
1 Алюмінієва струмопровідна жила
2 Ізоляція з ПВХ пластикату
3 Стрічкова поясна ізоляція
4 Броня з двох сталевих оцинкованих стрічок
5 Випресований захисний шланг із ПВХ пластикату



АВБбШв 4x120  4*120
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 4 x 120
Товщина фазної ізоляції мм 1.6
Тривало допустимі токові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 212
• під час прокладання в ґрунті А 226
Максимально допустима температура жили
• тривало ° С +70
• в аварійному режимі ° С +90
• у разі короткого замикання ° С +160
Діапазон робочих температур ° С -50 . . . +50
Мінімальний радіус вигину під час прокладання мм 315
Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 42
Маса кабелю (орієнтовно) кг/км 2550
Розрахункова будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т
№ 16а:  570 • 1.7
№ 18:  660 • 2.1
№ 20:  1050 • 3.3



Примітки: УВАГА!  КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ.  ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ.  БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .




Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником
* Тривало допустимі токові навантаження розраховані під час роботи в чотиридротових мережах із навантаженням у всіх жилах для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %



1.ТОКОПРОВОДОВША ЖИЛА алюмінієва, однодротова або багатодротова, круглої або секторної форми.

2. ВИКОРИСТАННЯ з полівінілхлоридного пластикату.

3.ПОЯСНА ІЗОЛЯЦІЯ з полівінілхлоридного пластикату.

4.БРОНЯ зі сталевих поцинкованих стрічок.

5. ВИПРЕСОВАНИЙ захисний шланг із полівінілхлоридного пластикату

Число та номінальний переріз жил, мм2 Зовнішній діаметр кабелю, мм Номінальна товщина ізоляції, мм Маса кабелю, кг/км (орієнти-рівно) Мінімаль-тний радіус вигину під час прокладання, мм



Тривало допустимі токові навантаження  багатожильних кабелів на змінному струмі*, А

під час прокладання на повітрі під час прокладання в землі
 4х70 36 1,4 1720 270 150 166
 4х95 41 1,5 2150 308 183 199
 4х120 41 1,5 2550 308 213 227
 4х150 45 1,6 3050 338 243 255
 4х185 49 1,7 3630 368 281 290
 4х240 54 1,9 4360 405 334 338
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м


#авбшв4х95 #авбшв4Х120 #авбшв4Х150 #авбшв4Х185 #авбшв4Х240 #4Х95 #авбшв4Х70 #авббшв4Х50 #авбшв4Х35 #авбшв4Х25 #авбшв4Х16 #авбшв2Х16

#ВБШВ4Х16 #ВБШВ4Х25 #ВБШВ4Х35 #ВББШВ4Х50 #ВБШВ4Х70 #ВБШВ4Х95 #ВБШВ4Х120 #ВБШВ4Х185 #ВБШВ4Х240



Характеристики
Основні атрибути
ВиробникУкраїна ТД
Країна виробникУкраїна
Користувальницькі характеристики
УпаковкаБарабан
Тип дротуСиловий
Конструкція кабелюЖорстка
Гарантійний термін36
Термін служби25
Колір ізоляціїЧерный
Тип зовнішньої оболонкиВологостійка
Кабель алюмінієвий броньований4*120
Максимальна допустима температура жилипри короткому замиканні ° С +160
Силовий кабель алюмінієвий броньований4*120
АВББШВ 4*120Броня з двох сталевих оцинкованих стрічок
Кабель АКВВББШВ 4*120Товщина фазної ізоляції 1.6 мм
Силовий кабель алюмінієвий 4*120чотирижильний
КАЕБЛЬ АВББШВ 4х120ізоляція з пвх пластикату
АВББШВ 4х120для прокладки в землі
Силовий кабель АКВВББШВ 4*120трифазний
Силовий кабель броньований4*120
Галузь застосуванняу місцях, де можливі механічні впливи на кабель, в т. ч. незначні розтягуючі зусилля
ДаДа
ПВХ пластікат Полівінілхлоридний пластикат
Перетин жили120 кв.мм
Скручування дроту Да
Форма перерізуКругла
Вага2.5 кг/м
Номінальне струмове навантаження, не більше227 А
70-50 град.
ВінілВініл
Кількість жил4
Мінімальний радіус вигину308 мм
ТермоізоляціяПолівінілхлорид
Зовнішній діаметр41 мм
Номінальна робоча напруга1000 В
Максимальна робоча температура50 град.
Основні
ЗастосуванняДля прокладки в землі
Конструктивні особливості
Покриття кабелюброньовані сталевими стрічками
Матеріал струмопровідної жилиалюміній
Струмові навантаження при прокладки повітрі212 А
Інформація для замовлення
  • Ціна: від 400
  • Спосіб упаковки: КОБІЛЬНИЙ БАРАБАН БУХТА
