ВВГ 4х50 ВВГнг 4х50 ВВГ нгд 4х50
від 1 200 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
ВВГ 4x50 ВВГ 4*50 Кабель мідний чотири жили на п'ятдесят квадрат ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
||
Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | ||
Кабелі застосовуються для прокладки: | ||
• одиночної прокладкою | ||
• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища | ||
Можливе виготовлення кабелю з багатодротовими струмопровідними жилами | ||
Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату | ||
Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000 | ||
Вироби цієї марки відповідають вимогам: | ||
• стійкість до поширення полум'я при одиночній прокладці |
ВВГ 4x50 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
|
Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | |

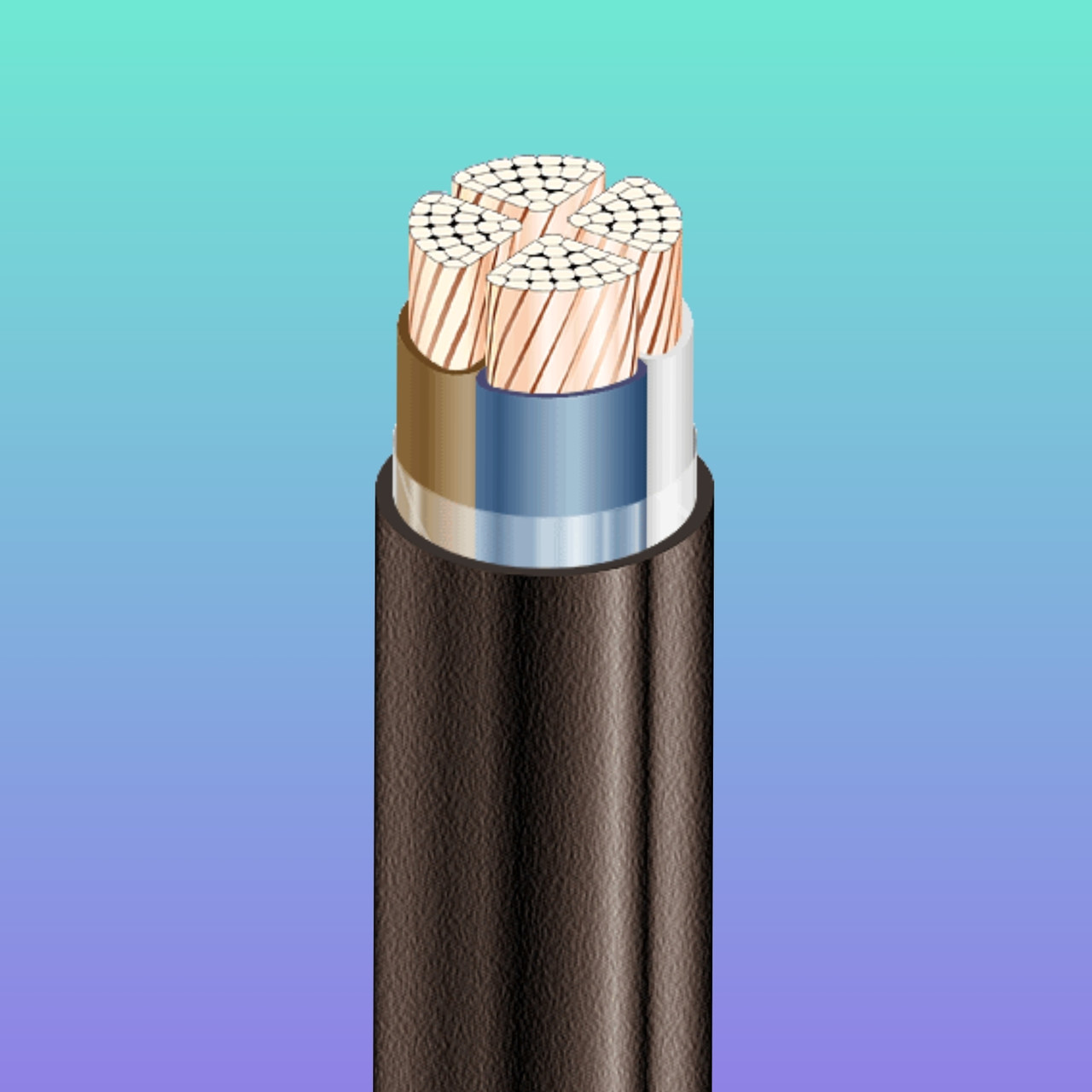

КОНСТРУКЦІЯ: | |
1 | Мідна струмопровідна жила |
2 | Ізоляція з ПВХ пластикату |
3 | Зовнішня оболонка з ПВХ пластикату |
ВВГ 4x50 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
||||||
Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | ||||||
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||
Номінальна напруга | кВ | 1 | ||||
Число і номінальний переріз струмопровідних жил | мм 2 | 4 x 50 | ||||
Товщина фазної ізоляції | мм | 1.4 | ||||
Тривало допустимі струмові навантаження на змінному струмі промислової частоти * | ||||||
• при прокладці в повітрі | А | 155 | ||||
• при прокладці в грунті | А | 173 | ||||
Максимально допустима температура жили | ||||||
• довгостроково | ° З | +70 | ||||
• в аварійному режимі | ° З | +90 | ||||
• при короткому замиканні | ° З | +160 | ||||
Діапазон робочих температур | ° З | -50 . . . +50 | ||||
Мінімальний радіус вигину при прокладці | мм | 225 | ||||
Розрахунковий зовнішній діаметр кабелю (довідково) ** | мм | 30 | ||||
Маса кабелю (орієнтовно) | кг/км | 2050 | ||||
Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах | м, т |
|
Примітки: ЦІНИ УТОЧНЮЙТЕ.
Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ . | ||
При замовленні будівельну довжину виробу необхідно погоджувати з виробником | ||
* Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м | ||
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 % |
1. СТРУМОПРОВІДНА ЖИЛА - мідна, однодротяна або багатодротяна , круглої форми
2. ІЗОЛЯЦІЯ -з полівінілхлоридного пластикату
3. РОЗДІЛОВИЙ ШАР - у вигляді обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).
4. ОБОЛОНКА - з полівінілхлоридного пластикату (ПВХ),допускається повторення оболонкою форми скрутки
Число і номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції,мм | Маса кабелю, кг/км (орієнтовно) | Мінім-ний радіус вигину при прокладці, мм | Тривало допустимі струмові навантаження на змінному струмі*, А | |
при прокладанні на повітрі | при прокладці в землі | |||||
ВВГ 4х1,5 | 9 | 0,6 | 130 | 68 | 20 | 25 |
ВВГ 4х2,5 | 10 | 0,6 | 180 | 75 | 25 | 33 |
ВВГ 4х4 | 12 | 0,7 | 260 | 90 | 33 | 44 |
ВВГ 4х6 | 13 | 0,7 | 350 | 98 | 43 | 55 |
ВВГ 4х10 | 16 | 0,9 | 550 | 120 | 59 | 73 |
ВВГ 4х16 | 18 | 0,9 | 800 | 135 | 78 | 95 |
ВВГ 4х25 | 24 | 1,1 | 1220 | 180 | 104 | 124 |
ВВГ 4х35 | 27 | 1,1 | 1610 | 203 | 127 | 147 |
ВВГ 4х50 | 31 | 1,2 | 2130 | 233 | 155 | 174 |
* Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання у ґрунті 0,7 м |
#ВВГнг #ВВГнг4Х120 #ВВГнг4Х150 #ВВГнг4Х185 #ВВГнг4Х240 #ВВГнг4Х95 #ВВГнг4Х70 #ВВГнг4Х50 #ВВГнг4Х35 #ВВГнг4Х25 #ВВГнг4Х16 #ВВГнг2Х16
#ВВГнгд #ВВГнгд4Х120 #ВВГнгд4Х150 #ВВГнгд4Х185 #ВВГнгд4Х240 #ВВГнгд4Х95 #ВВГнгд4Х70 #ВВГнгд4Х50 #ВВГнгд4Х35 #ВВГнгд4Х25 #ВВГнгд4Х16 #ВВГнгд2Х16
#АВВГ #АВВГ4Х120 #АВВГ4Х150 #АВВГ4Х185 #АВВГ4Х240 #АВВГ4Х95 #АВВГ4Х70 #АВВГ4Х50 #АВВГ4Х35 #АВВГ4Х25 #АВВГ4Х16 #АВВГ2Х16 #КАБЕЛЬ #КАБЕЛЬ_КУПИТЬ #КУПИТЬ_ПРОВОД #КУПИТЬКАБЕЛЬ #КАБЕЛЬЦЕНА #СИЛОВОЙКАБЕЛЬ #ДРІТ #КУПИТЬПРОВОД
#аабл3х35 #аабл3х50 #аабл3х70 #аабл3х95 #аабл3х120 #аабл3х150 #аабл3х185 #аабл3х240 #аашв3х35 #аашв3х50 #аашв3х70 #аашв3х95 #аашв3х120 #аашв3х150 #аашв3х185 #аашв3х240 #асбл3х35 #асбл3х50 #асбл3х70 #асбл3х95 #асбл3х120 #асбл3х150 #асбл3х185 #асбл3х240 #купитьасбл #купитьаабл #купитьаашв
#аабл3х35 #аабл3х50 #аабл3х70 #аабл3х95 #аабл3х120 #аабл3х150 #аабл3х185 #аабл3х240 #аашв3х35 #аашв3х50 #аашв3х70 #аашв3х95 #аашв3х120 #аашв3х150 #аашв3х185 #аашв3х240 #асбл3х35 #асбл3х50 #асбл3х70 #асбл3х95 #асбл3х120 #асбл3х150 #асбл3х185 #асбл3х240 #купитьасбл #купитьаабл #купитьаашв
Основні | |
---|---|
Виробник | Україна ТД |
Країна виробник | Україна |
Маса | 2 кг/м |
Гарантійний термін | 36 міс |
Термін служби | 25 років |
Упаковка | Котушка |
Тип дроту | Силовий |
Застосування | Кабелі застосовуються для прокладання: • одиночною прокладкою• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища |
товщина фазної ізоляції | 1,4 мм |
Конструктивні особливості | |
Кількість жил | 4 |
Перетин жили | 50 кв.мм |
Наявність ізоляції | Так |
Зовнішній діаметр | 30 мм |
Скрутка жил | Так |
Тип зовнішньої оболонки | Вологостійка |
Матеріал струмопровідної жили | Мідь |
Колір ізоляції | Чорний |
Материал оболочки | Полівінілхлоридний пластикат |
Форма перерізу | Кругла |
Матеріал ізоляції | Вініл |
Термоізоляція | Полівінілхлорид |
Механічні характеристики | |
Мінімальна робоча температура | -50 град. |
Максимальна робоча температура | 50 град. |
Мінімальний радіус вигину | 225 мм |
Електричні характеристики | |
Номінальне струмове навантаження, не більше | 173 А |
Номінальна робоча напруга | 1000 В |
Користувальницькі характеристики | |
Найменування | кабель мідний чотири жили на п'ятдесят квадрат |
Да | Так |
Скручування дроту | Так |
- Ціна: від 1 200 ₴/м
- Спосіб упаковки: КАБЕЛЬНИЙ БАРАБАН ПІДДОН
